Betriebsanleitung SIPLACE CS 2 Betriebssicherheit
Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.5 Sicherheitseinrichtungen
41
2.5 Sicherheitseinrichtungen
2.5.1 Schutzhauben

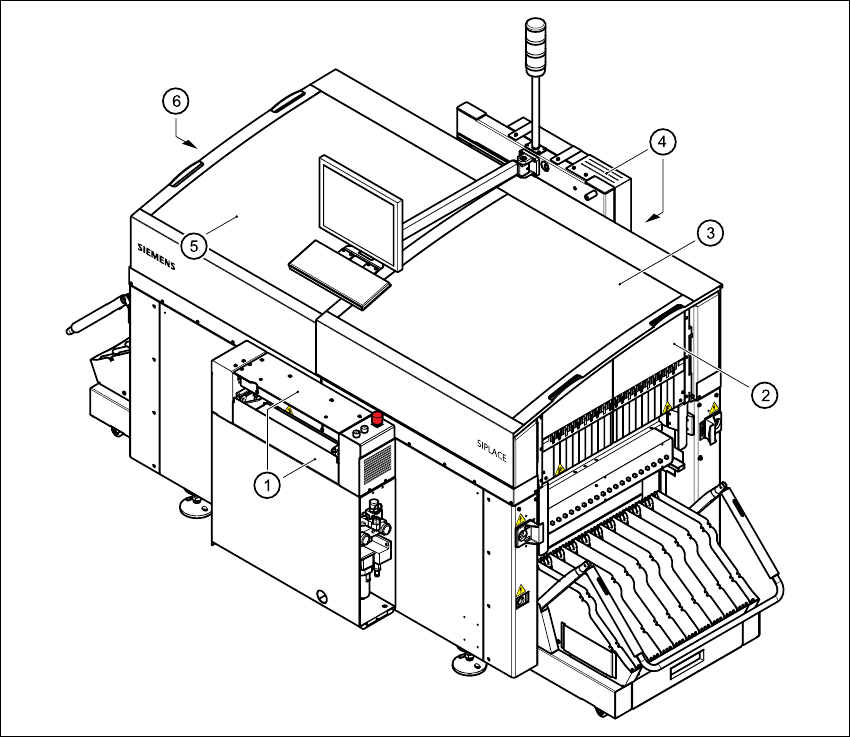

Abb. 2.5 - 1 Schutzeinrichtungen am Automaten
(1) Abdeckung und Eingreifschutz am Eingabeband
(2) Schutzscheiben, rechte Seite
(3) Schutzhaube
(4) Abdeckung und Eingreifschutz am Ausgabeband
(5) Schutzhaube
(6) Schutzscheiben, linke Seite
2 Betriebssicherheit Betriebsanleitung SIPLACE CS
2.5 Sicherheitseinrichtungen Softwareversion SR.408.xxAusgabe 03/2006 DE
42
2.5.1.1 Allgemeines
Der Verfahrbereich der Portale ist mit zwei Schutzhauben abgedeckt. Wenn Sie die Schutz-
hauben öffnen wollen, drücken Sie zuerst den Stopptaster (Pos. 1 in Abb. 2.5 - 2
) oder den NOT-
HALT-Taster (Pos. 2 in Abb. 2.5 - 2
). Die Portalachsen werden kraftlos geschaltet und halten
sofort an. Wird eine der Schutzhauben oder eine Abdeckung am Ein- bzw. Ausgabetransport
geöffnet, werden die Portalachsen kraftlos geschaltet. Sie halten sofort an.
Bei geschlossenem Schlüsselschalter (Stellung I) können Sie bei geöffneten Schutzhauben den
Stern mit reduzierter Geschwindigkeit weitertakten.
Bei Betätigung des NOT-HALT-Tasters wird die Bestückung angehalten. Sie können danach die
Bestückung der Leiterplatte abbrechen oder fortsetzen. Die seitlichen Schutzscheiben können
bei Stillstand der Maschine zum Nachfüllen von Bauelementen geöffnet werden.
WARNUNG
Nur entsprechend qualifiziertes und geschultes Personal darf bei geschlossenem Schlüsselschal-
ter (Stellung I) die Schutzhauben öffnen! 2
Abb. 2.5 - 2 Stopp- und NOT-HALT-Taster
(1) Stopptaster
(2) NOT-HALT-Taster
(3) Schlüsselschalter
Betriebsanleitung SIPLACE CS 2 Betriebssicherheit
Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.5 Sicherheitseinrichtungen
43
2.5.2 Eingreifschutz am Ein-/Ausgabeband
WARNUNG
Der Eingreifschutz muss immer auf die Höhe der bearbeiteten Leiterplatte eingestellt werden. Da-
bei darf nur so wenig wie möglich Zwischenraum zwischen Eingreifschutz und Schutzleiste sein.2
Der Eingreifschutz ist am Eingabe- und Ausgabeband des Leiterplattentransportes montiert.
Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, dass die bearbeitete Lei-
terplatte durchtransportiert werden kann.
Abb. 2.5 - 3 Eingreifschutz am Automaten
(1) Schutzleiste (fest montiert)
(2) Eingreifschutz (verstellbar)
(3) Langlöcher zur Höhenverstellung
(4) Abdeckung
