Schaeffler Group Industrial SP 1 163 超精密圆柱滚子轴承 特性 FAG 超精密圆柱滚子轴承包括实体外圈、带锥形内孔的实体内圈 （锥度 1 : 12 ）和圆柱滚子及保持架组件，保持架材料为黄铜或 PEEK （ polyether ether k etone ） 。外圈可拆卸，因此从包装中取 出后可单独安装。只有 NNU49 系列的内圈可拆卸。 单列和双列轴承用于精度要求很高且径向载荷很高的场合。 在机床…
162
SP 1
Schaeffler Group Industrial

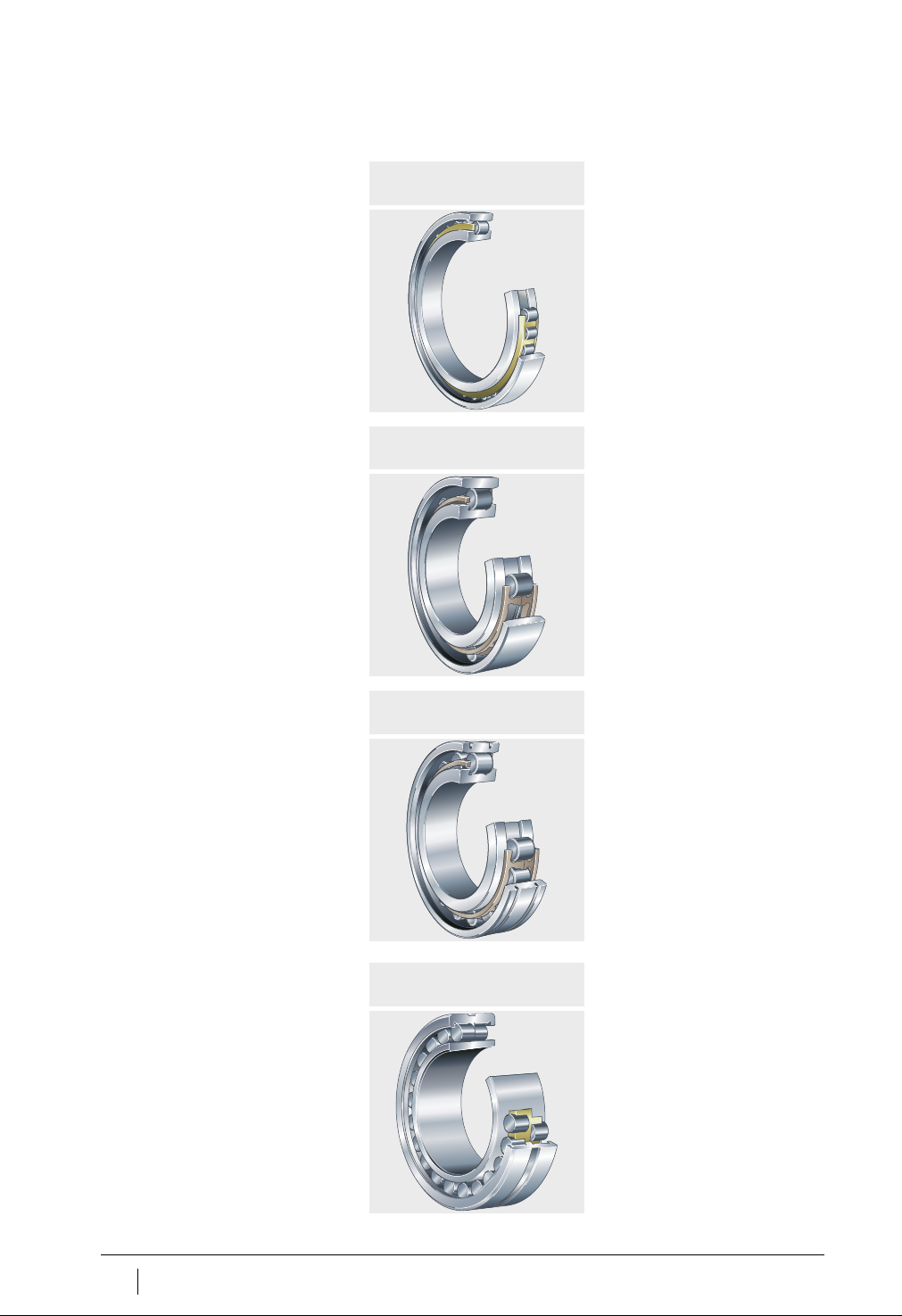

产品概览 超精密圆柱滚子轴承
单列，锥形内孔
标准设计
N10..-K
、
N19..-K
00016C5E
半数滚子混合轴承
HCN10..-K-H193
00016C5F
热稳定性设计
N10..-K -TR
、
HCN10..-K-TR
00016C60
双列，锥形内孔
NN30..-K
、
NNU49..-K
00014e0b
Schaeffler Group Industrial
SP 1
163
超精密圆柱滚子轴承
特性
FAG
超精密圆柱滚子轴承包括实体外圈、带锥形内孔的实体内圈
（锥度
1
:
12
）和圆柱滚子及保持架组件，保持架材料为黄铜或
PEEK
（
polyether ether ketone
）。外圈可拆卸，因此从包装中取
出后可单独安装。只有
NNU49
系列的内圈可拆卸。
单列和双列轴承用于精度要求很高且径向载荷很高的场合。
在机床和印刷机械中经常用到。在这些应用中，它们可实现高
精度、高径向刚度和非常高的承载能力的轴承布置。在机床设计
中，它们为主轴提供径向支撑。
理想的浮动轴承 由于滚子和无挡边的滚道之间无约束力，可补偿旋转运动中长度
方向的变化，因此圆柱滚子轴承特别适用作浮动轴承。轴向力由
推力轴承支撑，如双向推力角接触球轴承。
标准系列
N10
、
N19
、
HCN10
（单列）和
NN30
、
NNU49
（双列）是
FAG
超精密轴承中的一部分。样本中未显示的直径
范围可协议供货。
具有较小截面面积的轴承 超精密圆柱滚子轴承
N19
和
NNU49
系列的截面面积较小。
因此，在多主轴布置中可实现更小的轴间距。而且，尺寸表中未
显示的直径范围可协议供货。
单列圆柱滚子轴承 单列超精密圆柱滚子轴承有：
■ 锥形内孔或圆柱形内孔的内圈
■ 半数滚子的混合圆柱滚子轴承
■ 热稳定性设计
■ 直接润滑类型。
在
N10
和
N19
系列中，滚子由内圈引导并由保持架相互隔开，
保持架材料为黄铜或
PEEK
，
图
1
。
N10
，
N19

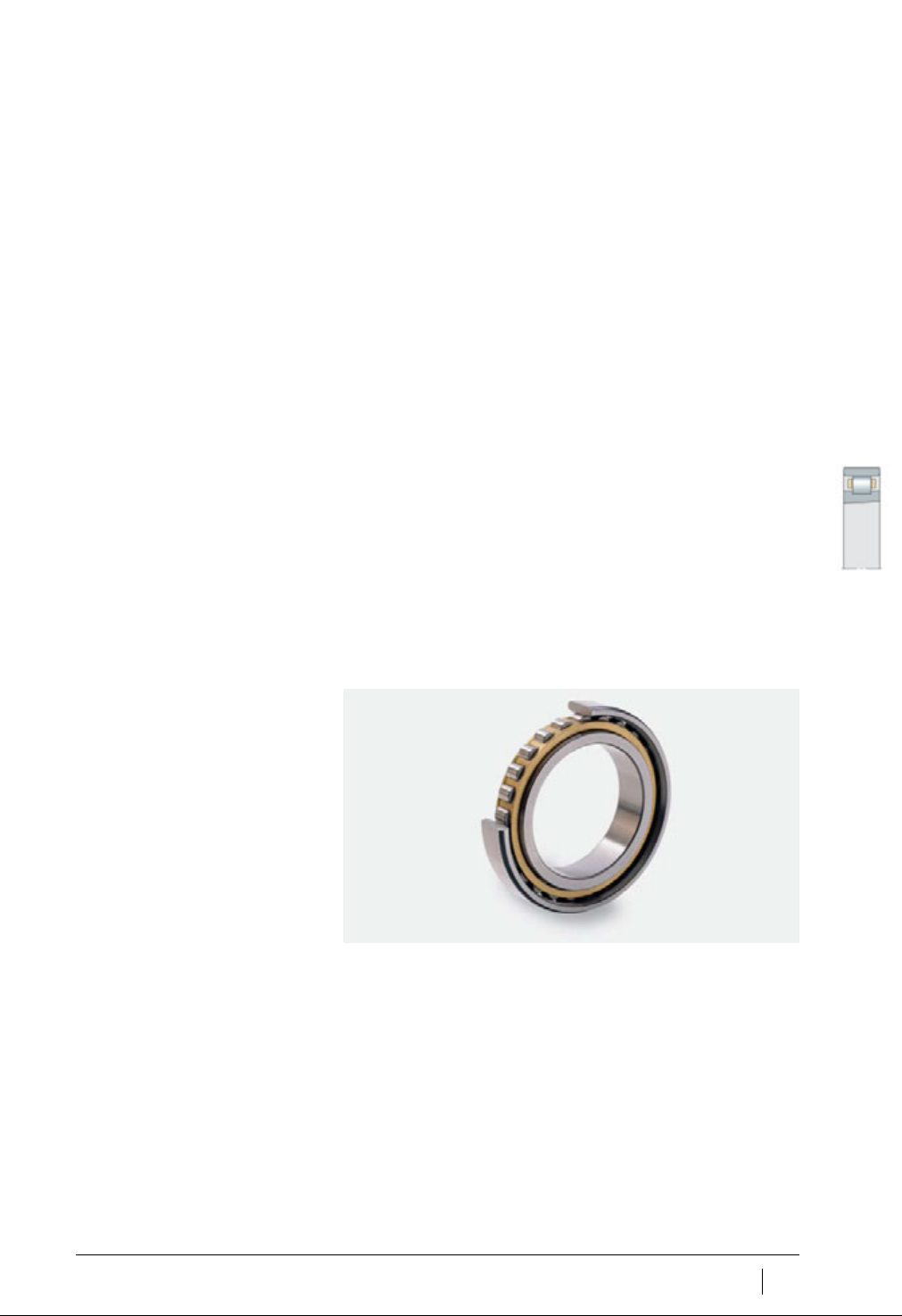

图1
单列圆柱滚子轴承
00016C4A
164
SP 1
Schaeffler Group Industrial
超精密圆柱滚子轴承
半数滚子的混合圆柱滚子轴承 混合圆柱滚子轴承中，滚子材料为高性能陶瓷。这种材料显著
减小轴承内部的摩擦和磨损。而且降低了润滑剂中的应力，轴承
温升较低。因此，混合圆柱滚子轴承可达到所有圆柱滚子轴承的
最大可能速度。而且，由于陶瓷滚子的热膨胀系数小，可以减小
温升引起的预载增加的影响。
采用这些混合轴承，主轴和机器的工作寿命显著提高，系统也
更具适应性。陶瓷滚子还能提高静态和动态性能。这些对机加工
质量都起着积极的影响。
半数滚子混合圆柱滚子轴承的后缀为
H193
，
图
2
。
由于滚子数量减少，轴承转速可显著提高，但是径向刚度降低。
热稳定性设计 采用这些轴承 （后缀
TR
），即使在很高转速下，可以非常有效地
补偿电主轴浮动轴承端的温度波动。
这是由于其外圈具有径向弹性。外圈有两个沟槽并且中部轻微
凹陷。因此，在不同温度差的情况下，接触应力较低。
由于这些优点，该轴承是电主轴应用中理想的浮动轴承。

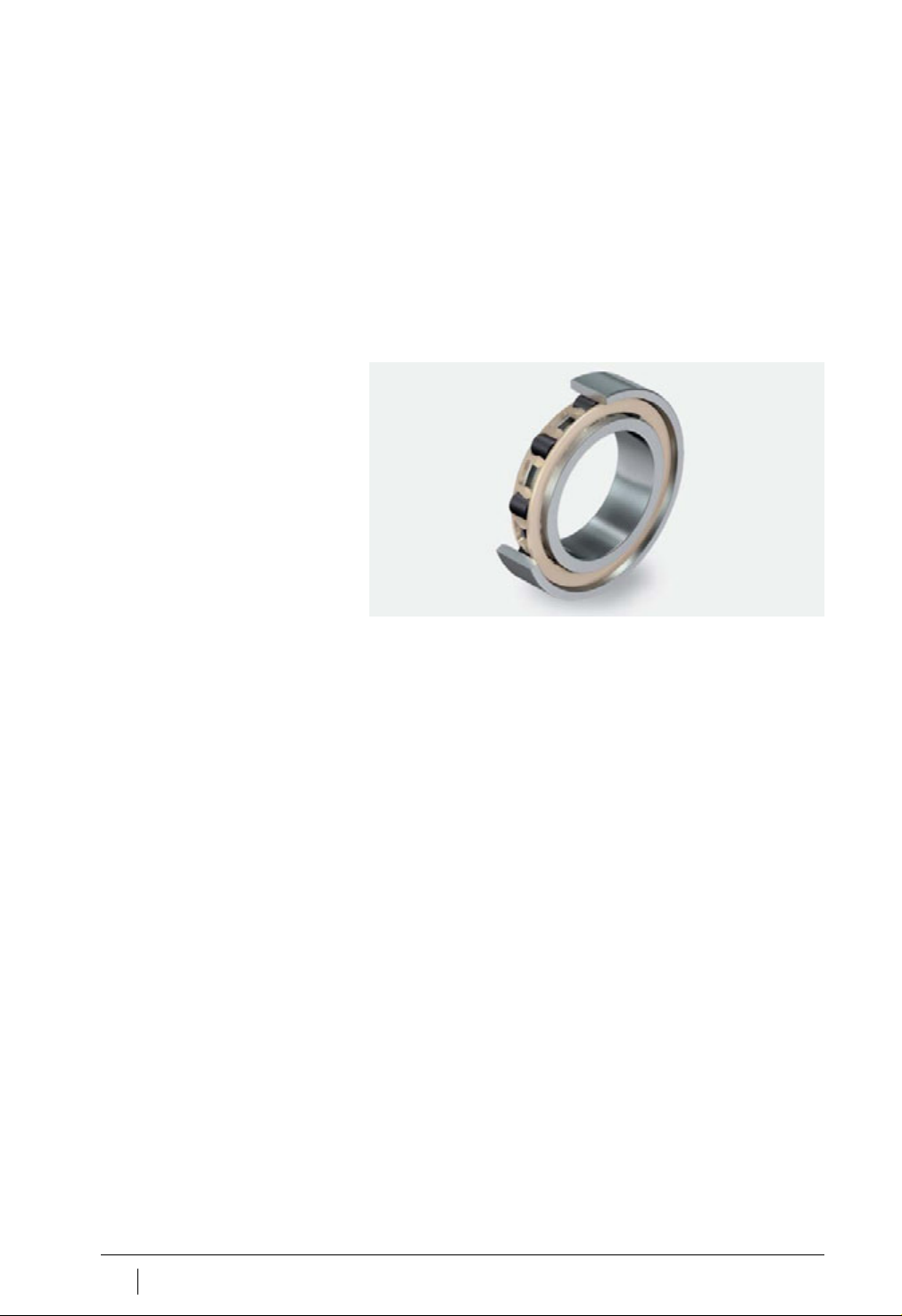

HCN10..-K-H193
图2
半数滚子混合轴承
00016D3F
