208 SP 1 Schaeffler Group Industrial 推力角接触球轴承 设计与安全指南 承载能力和工作寿命 采用双向推力角接触球轴承的轴承布置通常用于有高承载能力、 高刚度和精度要求的场合。 实践中，这些轴承出现疲劳引起失效的现象很少见。 因此额定寿命 L 10 的计算按照 DIN ISO 281 来确定工作寿命的 方法是不准确的。 轴承当量静载荷 角接触球轴承只承受轴向载荷。 对于承受静载荷的轴承，采用下式： P …
Schaeffler Group Industrial
SP 1
207

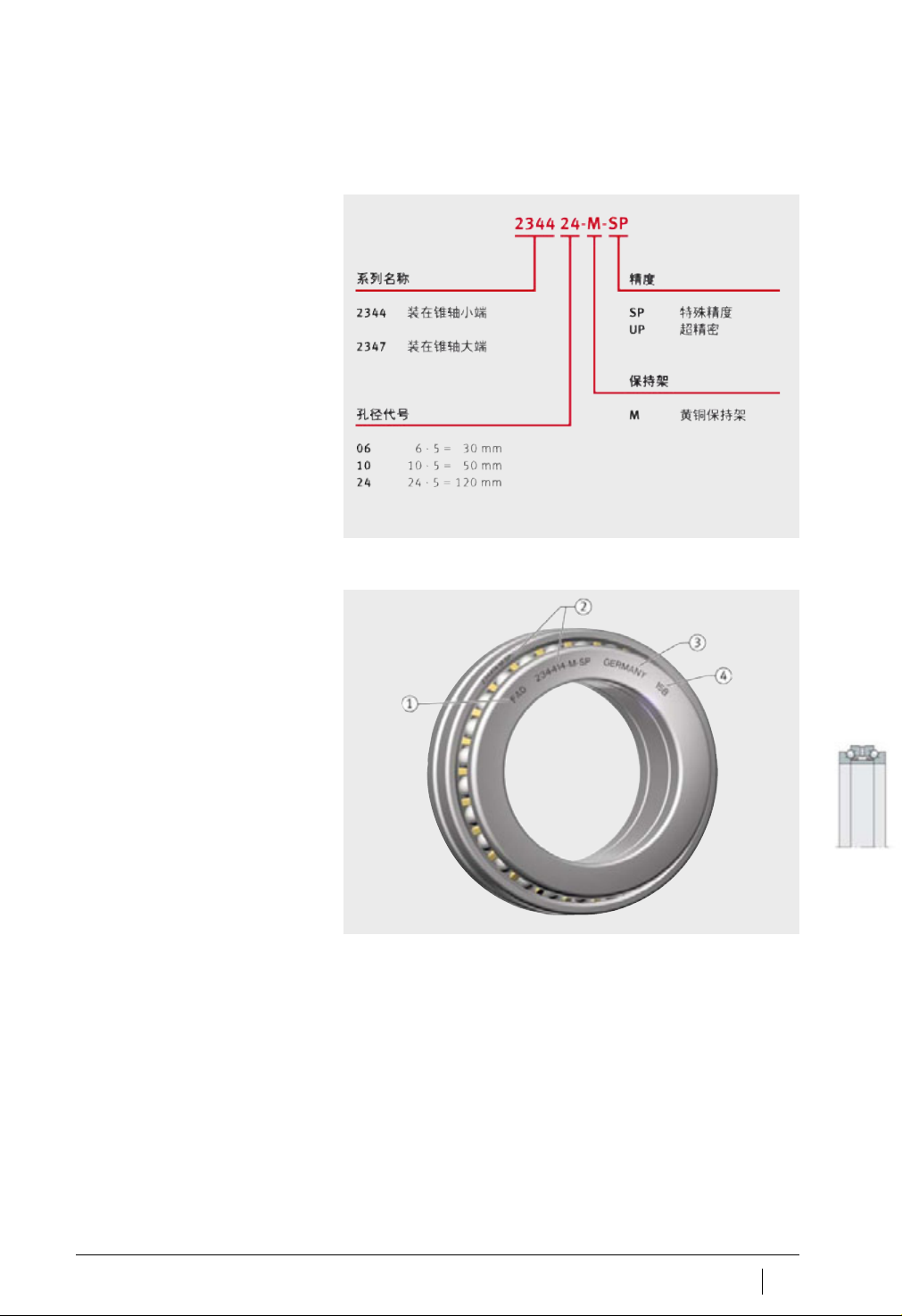

轴承型号 下图给出了短代号 （轴承型号）的组成，
图
3
。
轴承标识 轴承套圈端面上的轴承标识如
图
4
所示。
图3
轴承型号
0001744A
商标
短代号 （轴承型号）
生产国
内部代码
图4
轴承标识
00016B5B
208
SP 1
Schaeffler Group Industrial
推力角接触球轴承
设计与安全指南
承载能力和工作寿命
采用双向推力角接触球轴承的轴承布置通常用于有高承载能力、
高刚度和精度要求的场合。
实践中，这些轴承出现疲劳引起失效的现象很少见。
因此额定寿命
L
10
的计算按照
DIN ISO 281
来确定工作寿命的
方法是不准确的。
轴承当量静载荷 角接触球轴承只承受轴向载荷。
对于承受静载荷的轴承，采用下式：
P
0a
N
轴承当量静载荷
F
0a
N
轴承轴向静载荷。
静载荷安全系数 轴承的静载荷承载能力是否足够承受一个给定的静态负载，
可以用静载荷安全系数
S
0
来验证。计算静载荷安全系数，
见第
17
页，承载能力和寿命部分。
为了利用轴承的高精度，静载荷安全系数
S
0
2
.
5
是必要的。
速度 双向推力角接触球轴承适用于中等转速。
对于更高速度，可提供单列角接触球轴承
BAX
，接触角为
30°
或
40°
，请见
TPI 202
，推力轴承
BAX
。这些轴承成对安装且只
承受轴向力。
预载 预载的大小取决于两个轴圈之间的隔圈。
Schaeffler Group Industrial
SP 1
209
轴承布置设计
为了充分利用双向角接触球轴承的性能，相邻结构必须正确
设计。
轴的加工公差 轴的推荐加工公差 （用于公差等级为
SP
或
UP
的轴承），
请见表。
轴的设计
用于公差等级
SP
轴的设计
用于公差等级
UP
轴的公称直径
d
的偏差 圆柱度 平面度 跳动 平均粗糙度
d
mm
m
m
m
m
m
大于 至
t
1
t
3
t
4
R
a
18 30 0 –6 1 1 1.5 0.2
30 50 0 –7 1 1 1.5 0.2
50 80 0 –8 1.2 1.2 2 0.4
80 120 0 –10 1.5 1.5 2.5 0.4
120 180 0 –12 2 2 3.5 0.4
180 250 0 –14 3 3 4.5 0.4
250 315 0 –16 4 4 6 0.8
315 400 0 –18 5 5 7 0.8
400 500 0 –20 6 6 8 0.8
轴的公称直径
d
的偏差 圆柱度 平面度 跳动 平均粗糙度
d
mm
m
m
m
m
m
大于 至
t
1
t
3
t
4
R
a
18 30 0 –4 0.6 0.6 1 0.2
30 50 0 –4 0.6 0.6 1 0.2
50 80 0 –5 0.8 0.8 1.2 0.2
80 120 0 –6 1 1 1.5 0.2
120 180 0 –8 1.2 1.2 2 0.2
180 250 0 –10 2 2 3 0.2
250 315 0 –12 2.5 2.5 4 0.4
315 400 0 –13 3 3 5 0.4
400 500 0 –15 4 4 6 0.4
