52 SP 1 Schaeffler Group Industrial 轴承监测 轴承监测参数 所有能反映轴承的变化或是在运转工况下的任何一种变化都可 作为轴承监测的测量值。它们可以是力、也可是振动、温度、 驱动力等。 在轴承监测过程中，总是确保测量值的绝对值大小并不重要。 监测值可能发生的变化更为重要。例如，绝对温度 +40 °C 并不会损坏滚动轴承。如果温度在很短的时间内从 +35 °C 升到 +40 °C 可能是轴承开始受损的一个…
Schaeffler Group Industrial
SP 1
51
图10
高频电主轴
00016C3D
弹性预紧浮动轴承单元
SPP
图11
高频电主轴
00016C3E
圆柱滚子轴承
N10..-K-TR-PVPA1-SP
图12
高频电主轴
00016E2F
52
SP 1
Schaeffler Group Industrial
轴承监测
轴承监测参数 所有能反映轴承的变化或是在运转工况下的任何一种变化都可
作为轴承监测的测量值。它们可以是力、也可是振动、温度、
驱动力等。
在轴承监测过程中，总是确保测量值的绝对值大小并不重要。
监测值可能发生的变化更为重要。例如，绝对温度
+40 °C
并不会损坏滚动轴承。如果温度在很短的时间内从
+35 °C
升到
+40 °C
可能是轴承开始受损的一个明显征兆。
监测方法
定期监测
要选择一个合适的监测方法，需注意如果一个轴承经过持续很长
的时间才发生损坏，这只可能发生在中低速的情况下。这种情况
下，可以采用定期监测。
持续监测 当轴承是高速或者是超高速时，考虑到轴承的突然失效，需要
进行持续监测以减小失效。
一次性监测 一次性监测一般用在检验新轴或维修的轴的质量时采用。
例如，测量磨损时间或者固有频率时。这种方法可以用来快速
可靠的检测轴承的预紧是否有无。
温度、振动速度、振动加速度经常被用来检测轴承质量。对于
检测轴承的磨损时间，这个只能用作一个比较法。
Schaeffler Group Industrial
SP 1
53
温度监测 在许多情况下，温度对轴承的运转性能很重要。一般来说，对于
脂润滑轴承可及时发现其老化或失效。
预载变化或者轴承浮动功能的失效，与温度变化有着相对稳定的
关联。
一般来说，在静止的套圈上测量温度，通常是外圈。以一定时间
内的温度变化为评定的基准。
下面是可靠的测量温度的方法指导：
■ 尽可能的在靠近轴承处测量
■ 尽可能的连续测量
■ 避免测量力引起轴承变形。
正常的轴承温度特性是稳定的。然而，如果超过润滑脂的使用
寿命，温度变化会很不稳定呈现忽高忽低的变化。 当轴承性能
开始出现降低时，必须采取相应的措施。

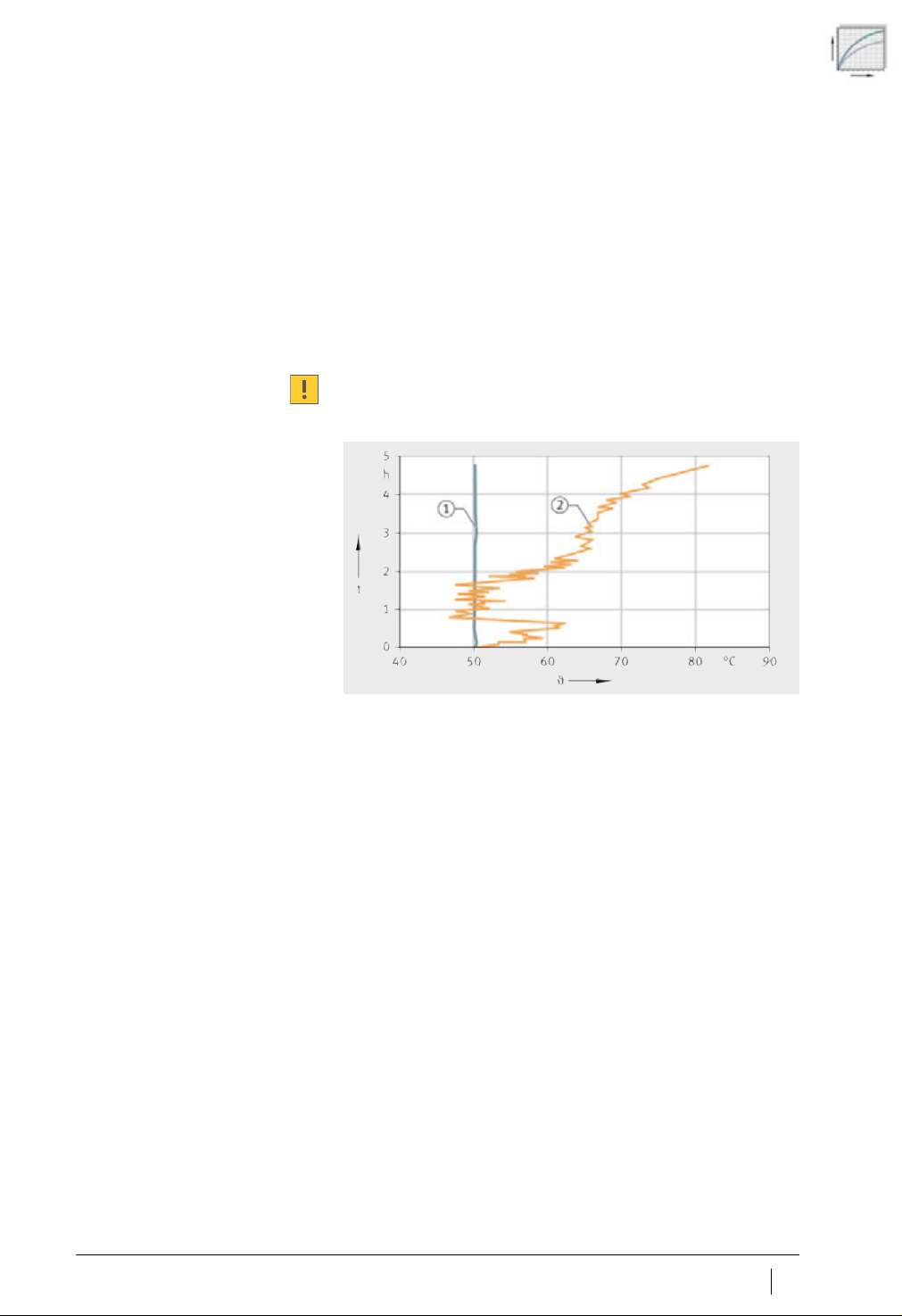

t
=时间
=温度
正常
润滑脂寿命末期
图1
轴承温度变化
00016C3F
