90
SP 1
Schaeffler Group Industrial
主轴轴承
ü=
过盈量，作为速度函数
n=
转速
f
W
=
配合系数
实心轴
空心轴
50%
空心轴
75%

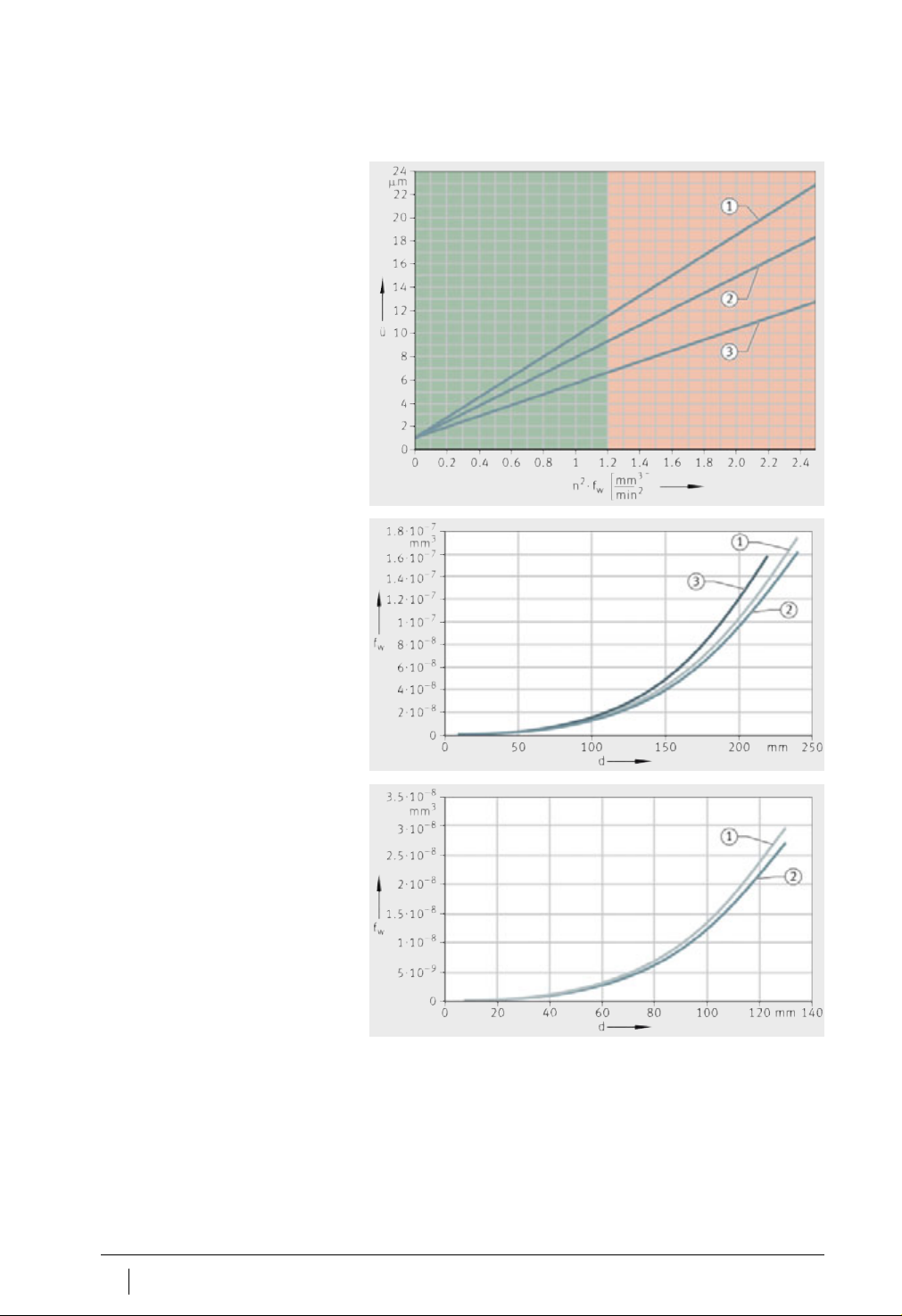

图12
轴和内圈之间过盈量的计算
000172DF
f
W
=
内圈和轴之间的配合系数，
作为速度函数
d=
轴承内径
B70
、
HCB70
、
XCB70
、
RS70
、
HCRS70
B719
、
HCB719
、
XCB719
、
RS719
、
HCRS719
B72
、
HCB72
图13
系数
f
W
适于
B
、
HCB
、
XCB
、
RS
、
HCRS
系列
0001744C
f
W
=
内圈和轴之间的配合系数，
作为速度函数
d=
轴承内径
HC70
、
HS70
、
XC70
HC719
、
HS719
、
XC719
图14
系数
f
W
适于
HS
、
HC
、
XC
系列
0001744D
Schaeffler Group Industrial
SP 1
91
隔环的加工公差 内圈隔环和外圈隔环的推荐加工公差，见表。
除非在图纸中明确标注，内外隔环的长度必须相同。为实现此
目的，内外隔环的端面应用同一个夹具磨削加工。
内圈隔环的加工公差
1)
包括端面。
外圈隔环的加工公差
1)
包括端面。
孔的公称直径
d
2
的偏差 圆柱度 轴向跳动 平行度 径向跳动 粗糙度
1)
d
2
mm
m
m
m
m
m
m
大于 至
t
1
t
4
t
6
t
7
R
a
–
10 9 0 2
.
5 1 1 2
.
5 0.4
10 18 11 0 3 1
.
2 1
.
2 3 0.4
18 30 13 0 4 1
.
5 1
.
5 4 0.4
30 50 16 0 4 1
.
5 1
.
5 4 0.4
50 80 19 0 5 2 2 5 0.4
80 120 22 0 6 2
.
5 2
.
5 6 0.8
120 180 25 0 8 3
.
5 3
.
5 8 0.8
180 250 29 0 10 4
.
5 4
.
5 10 0.8
250 315 32 0 12 6 6 12 1.6
315 400 36 0 13 7 7 13 1.6
400 500 40 0 15 8 8 15 1.6
500 630 44 0 16 9 9 16 1.6
630 800 50 0 18 10 10 18 1.6
公称外径
D
2
的偏差 圆柱度 轴向跳动 平行度 粗糙度
1)
D
2
mm
m
m
m
m
m
大于 至
t
1
t
4
t
6
R
a
10 18 –6 –17 3 2 1
.
2 0.4
18 30 –7 –20 4 2
.
5 1
.
5 0.4
30 50 –9 –25 4 2
.
5 1
.
5 0.4
50 80 –10 –29 5 3 2 0.4
80 120 –12 –34 6 4 2
.
5 0.8
120 180 –14 –39 8 5 3
.
5 0.8
180 250 –15 –44 10 7 4
.
5 0.8
250 315 –17 –49 12 8 6 1.6
315 400 –18 –54 13 9 7 1.6
400 500 –20 –60 15 10 8 1.6
500 630 –22 –6
6
16 11 9 1.6
630 800 –24 –74 18 12
1
0 1.6
800 1000 –27 –83 21 14 11 1.6
92
SP 1
Schaeffler Group Industrial
主轴轴承
精度 超精密主轴轴承的公差符合
DIN 620
。有关尺寸和精度的定义如
DIN ISO 1132
。
公差 为了确保充分发挥轴承的性能，并达到非常高的加工精度，
FAG
超精密轴承的尺寸、形状和运转精度等，均按标准中所订的
小公差制造。轴承公差符合
P4
，运转精度和平行度符合
P2
。
P4S
是
Schaeffler Group
的标准，那就是比
P4
更高的精度等级，
按照
DIN 620
。
内圈在
P4S
、
P4
、
P5
的径向跳动公差如
图
15
所示。
作为公差等级
P4S
的内外圈的公差显示在从第
93
页到第
94
页
的表中。
更窄的直径公差
P4S-K5
主轴轴承也可通过协议按照更窄的直径公差供货。公差范围是在
直径公差的中心，公差的宽度是直径公差的
1/3
。直径公差因此
比
P2
较窄。公差为
K5
，见第
95
页，表。
实际值代码与实际偏差 轴承内径外径实际值代码和宽度的实际偏差值都在轴承内外圈的
端面上予以标明，见第
83
页，
图
10
和
图
11
。
K
ia
=
径向跳动
d=
轴承内径
实际值
图15
内圈径向跳动公差与
P4S
、
P4
、
P5
00016B6E
