Schaeffler Group Industrial SP 1 79 X-l i f e 超长寿命轴承 X-l if e 超长寿命轴承适用于很高的转速与很高的承载能力。 这些混合式轴承有由陶瓷 （ Si 3 N 4 ）所制的球和由 Croni dur 30 （一种高氮不锈钢）所制的轴承套圈组成。 图 6 。 优点 Cron idur 3 0 与标准的滚动轴承钢 100Cr6 比较，有更好的金相 组织结构。结果是，轴承会产生更少的热量并…
78
SP 1
Schaeffler Group Industrial
主轴轴承
混合式轴承 陶瓷已经非常确定地成为一个重要的滚动轴承元件的材料。
由于这种材料具有一系列的优良特性，它越来越多地与涂层、
特殊材料或者非常特定的应用要求组合使用。
钢 / 陶瓷作为材料组合 混合主轴轴承有钢质轴承套圈，相对于标准主轴轴承，滚动体由
陶瓷制作 （氮化硅
Si
3
N
4
），
图
5
。
虽然这些轴承原先设想只为高转速范围，它们现在也用于明显
较低的转速。原因包括其可靠的设计和可靠性，以及长的油脂
寿命。
优点 钢质滚动轴承在润滑不良的滚动接触状况下容易遭受粘着磨损。
金属间的接触，特别是在滚动接触存在高接触应力，容易出现
接触表面冷粘接，导致磨损。由于钢与陶瓷材料的结合具有优越
的摩擦性能，耐磨性能在这种情况下会高得多。
跟钢与钢组合相比，钢与陶瓷组合能明显减少对润滑剂的应力，
因为混合式轴承具有更小的接触椭圆。结果是，对润滑剂只有
很少的剪切力。同时，与完全由钢制成的轴承相比也只有很少
热应变。
混合式主轴轴承能达到很高的转速，在润滑和润滑不足的情况下
具有较低的摩擦和发热量、长寿命、对润滑剂会有较小的应力。
使用混合式轴承，脂润滑轴承的工作极限转速已被提升到更高的
转速范围。这将导致大量节省整机系统成本。
陶瓷滚动体
直接润滑设计带有环形槽
图5
混合式主轴轴承
00016F26
Schaeffler Group Industrial
SP 1
79
X-life
超长寿命轴承
X-life
超长寿命轴承适用于很高的转速与很高的承载能力。
这些混合式轴承有由陶瓷 （
Si
3
N
4
）所制的球和由
Cronidur 30
（一种高氮不锈钢）所制的轴承套圈组成。
图
6
。
优点
Cronidur 30
与标准的滚动轴承钢
100Cr6
比较，有更好的金相
组织结构。结果是，轴承会产生更少的热量并且能够承受更高
的接触应力。
材料疲劳寿命的测试值远远超出了计算值。
与标准的材料
100Cr6
相比，在混合的摩擦的情况下
Cronidur 30
已经被证实有非常好的效果。
同样这种轴承钢抗腐蚀性和高温下硬度也明显优于普通滚动轴承
钢。
X-life
超长寿命轴承的更长的使用寿命与普通的轴承相比在降低
系统成本方面具有更大的贡献。
多数主轴轴承都有
X-life
超长寿命轴承。
图6
X-life
超长寿命主轴轴承
00016387
80
SP 1
Schaeffler Group Industrial
主轴轴承
开式和密封主轴轴承 主轴轴承是高精度的功能部件，很容易受环境影响而造成损坏
（例如污染和气流）。
密封 在密封式设计中，轴承两端含有间隙密封，
图
7
。
由于其特定的优势，这些非接触密封早已应用于主轴轴承的
密封。
在带小球的设计 （
HSS
、
HCS
、
XCS
），密封的
FAG
主轴轴承
早已定义了技术标准。为了全面使用密封在特定应用场合的主要
优点，几乎所有系列都使用这种成功的密封概念。
后缀 带小球的密封轴承型号有字母
S
（密封）。带大球的主轴轴承有
后缀
2RSD
。
润滑 由于润滑脂使用寿命就是轴承的使用寿命，恰当的油脂量和
润滑剂的选择也是直接影响机床使用寿命的关键。密封的轴承
因此已经添加了恰当量的高性能润滑脂。
这种高速润滑剂是专为
FAG
主轴轴承研制，它现已被当作标准
油脂使用，包括用于各种高速主轴的轴承布置。而且，密封轴承
（即装即用、免维护、终身润滑）的广泛应用标志了润滑方式从
油润滑向脂润滑的的转换。
在选择一种润滑剂时，润滑剂的工作温度必须考虑到。
关于润滑的更多信息，见章节技术原理。

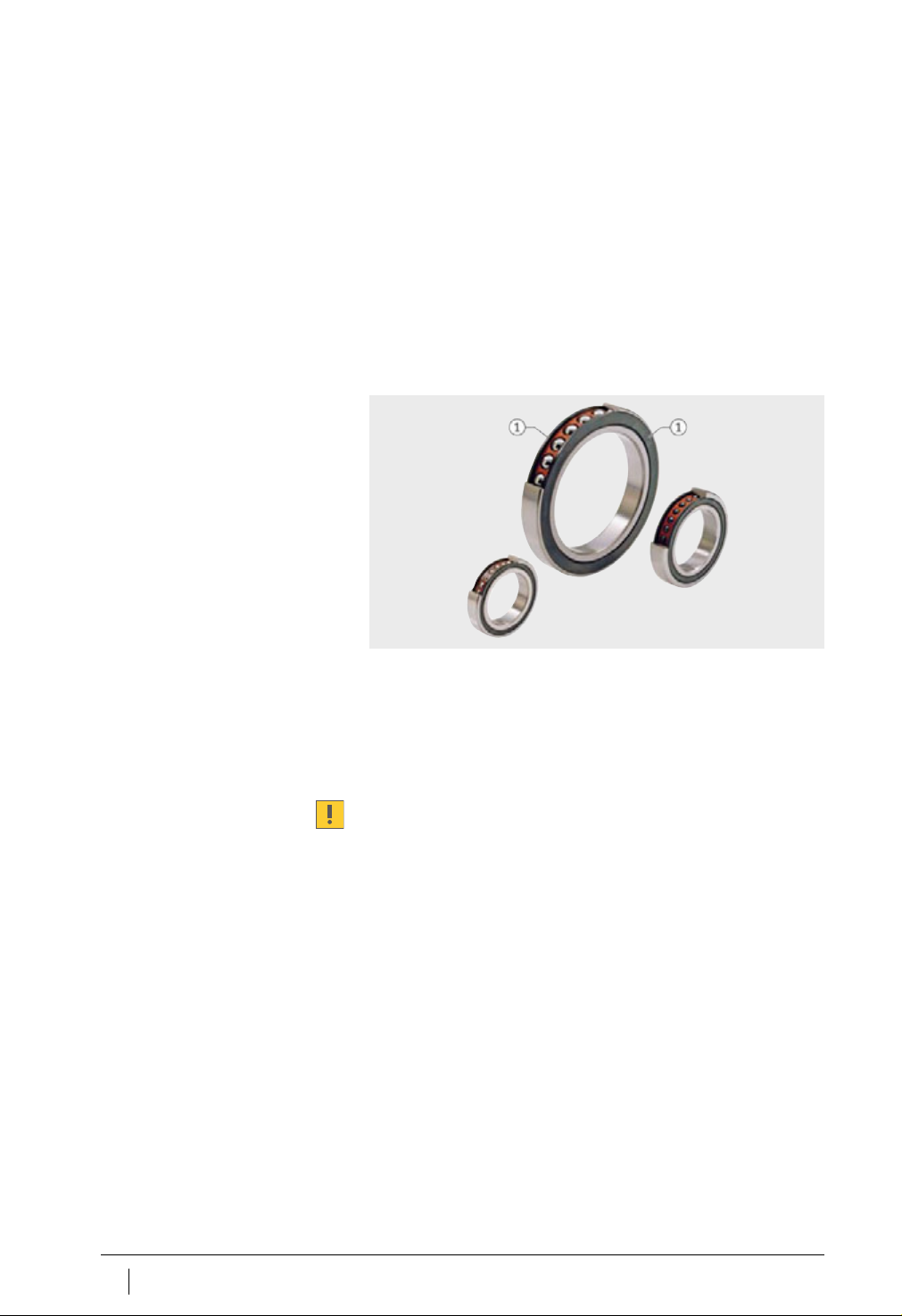

间隙密封
图7
密封主轴轴承
00016F27
