Schaeffler Group Industrial SP 1 73 主轴轴承 特性 FAG 主轴轴承是由外圈和内圈及球和带有窗式保持架的保持架 组件构成的超精密单列角接触球轴承， 图 1 。尺寸是标准化的。 因为具有非常窄的公差，所以主轴轴承特别适合对引导精度要求 非常高的应用场合，例如机床主轴的轴承布置。 丰富的产品范围 主轴轴承能够提供给所有相关机床主轴轴承的布置设计。丰富的 产品范围在尺寸表中得到体现。除了列出的产品之外，也可…
72
SP 1
Schaeffler Group Industrial

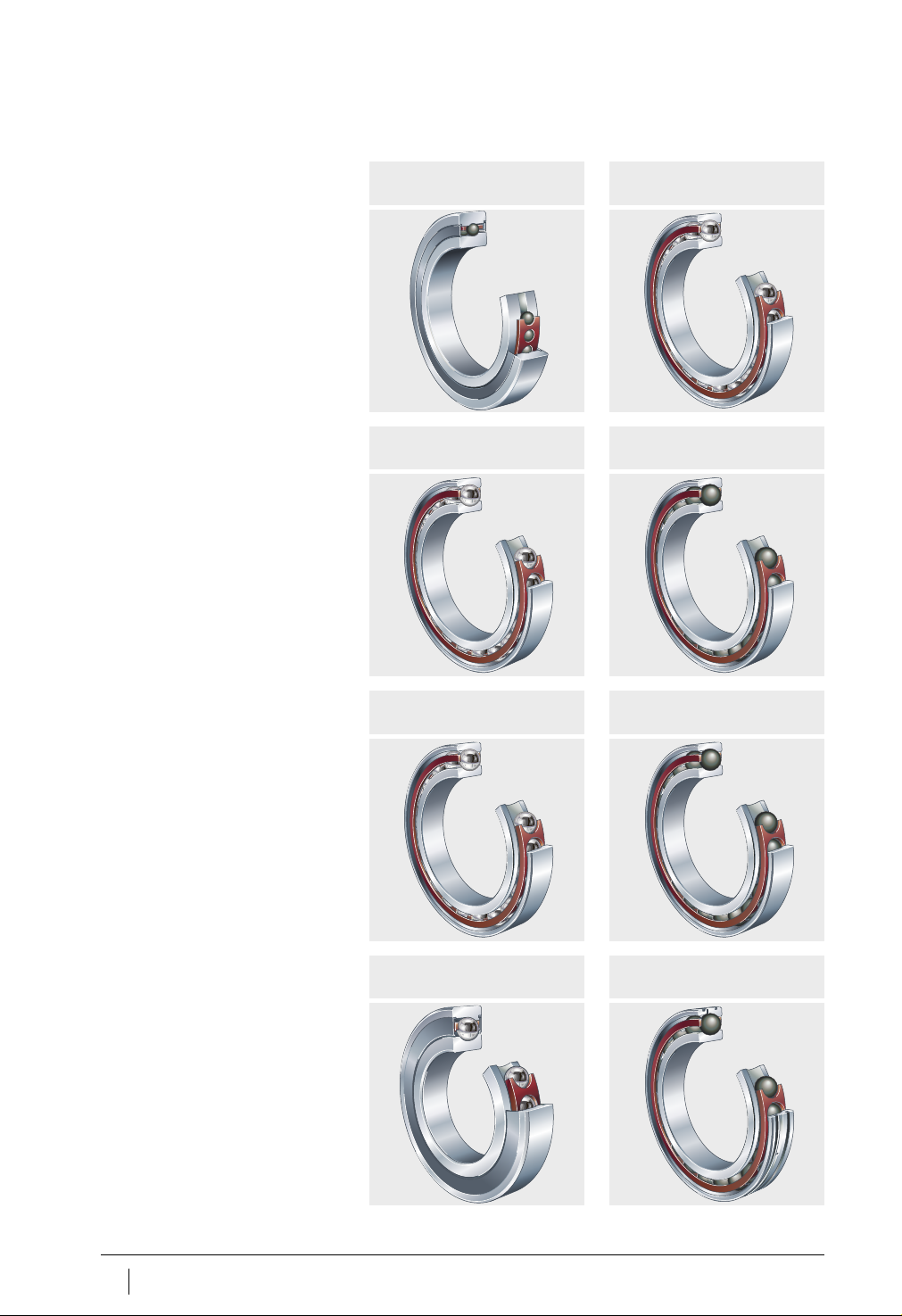

产品概览 主轴轴承
万能配对轴承
小球或大球
000136f4
00010AA0
钢球或陶瓷球
00010AA0
00010ABB
轴承套圈
标准滚动轴承钢或
Cronidur 30
00010AA0
00010ABB
开式或密封
直接润滑轴承
适合于油气润滑
00016E1F
00016381
Schaeffler Group Industrial
SP 1
73
主轴轴承
特性
FAG
主轴轴承是由外圈和内圈及球和带有窗式保持架的保持架
组件构成的超精密单列角接触球轴承，
图
1
。尺寸是标准化的。
因为具有非常窄的公差，所以主轴轴承特别适合对引导精度要求
非常高的应用场合，例如机床主轴的轴承布置。
丰富的产品范围 主轴轴承能够提供给所有相关机床主轴轴承的布置设计。丰富的
产品范围在尺寸表中得到体现。除了列出的产品之外，也可以
通过协议提供进一步的设计。
丰富的产品范围给设计者在发展技术创新、操作安全性和经济性
的轴承布置提供了多种多样的可能。这对机床改善性能和降低
成本具有重要意义。
新的设计能让机床制造商在市场中处于独特的地位。原有的设计
通过重新安装
FAG
主轴轴承仍然能够在机器性能和效益上得到进
一步改善。

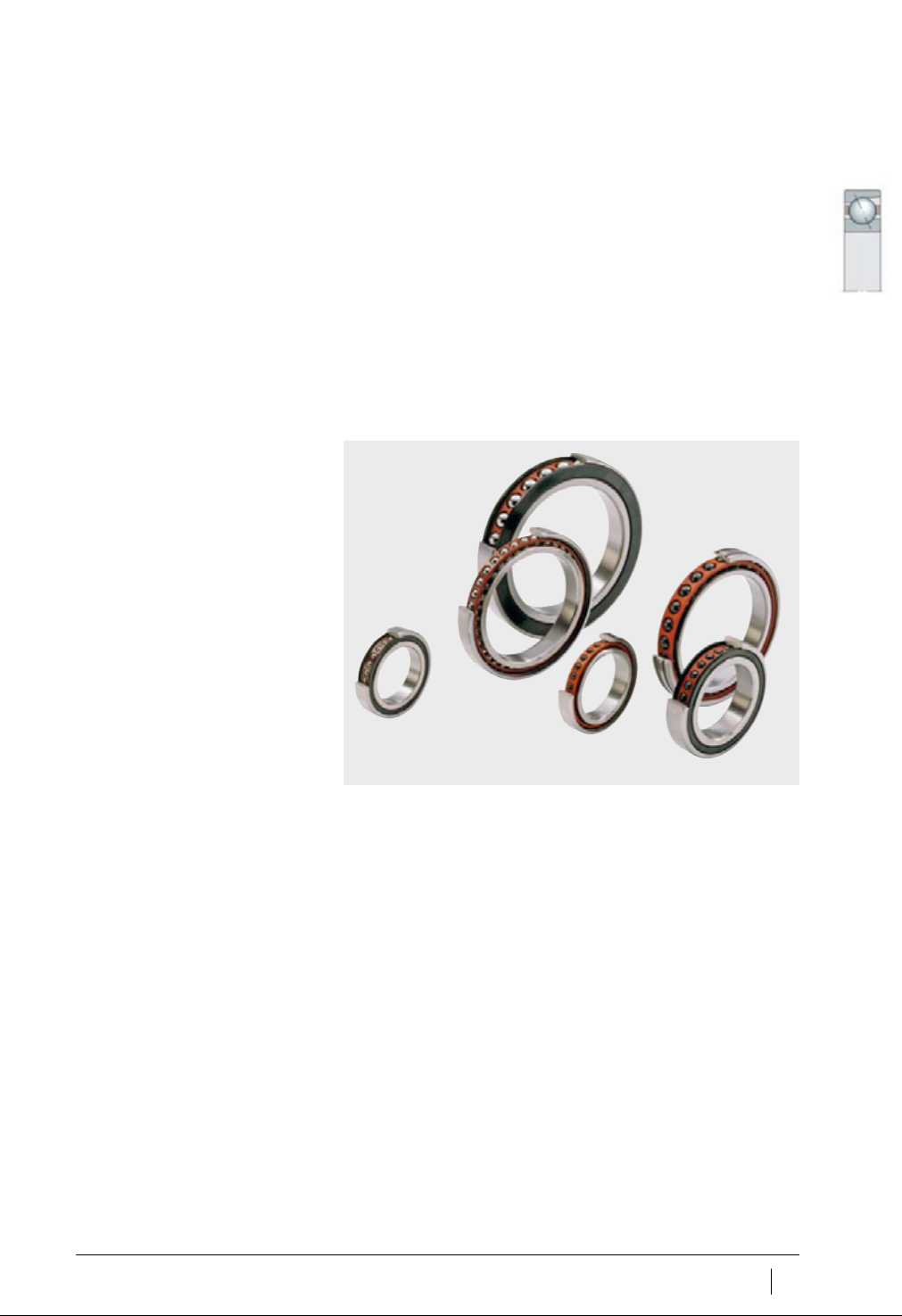

图1
FAG
主轴轴承
00016382
74
SP 1
Schaeffler Group Industrial
主轴轴承
万能配对轴承
FAG
主轴轴承一直都是设计成万能配对轴承，这意味着：
■ 轴承套圈有相同的宽度
■ 轴承两边的凸出量具有相同的尺寸，
图
2
。
优点 单个轴承能够被安装在任何的轴承布置要求中，例如带有刚性
或者弹性预载的
X
型、
O
型或者串联布置，或者可以组合在不同
的轴承组中。万能配对轴承组，见第
75
页。
在串联轴承布置中为了确保轴承载荷一致，被配对使用的轴承
内径之间和外径之间具有相同的尺寸偏差。
在一个采用刚性调节的
O
型轴承布置中，通过对轴和轴承内径
或者轴承座和轴承外径过盈量的检测分组能够帮助控制轴承安装
后实际预载的变化。
轴承可以按照外圈外表面上的箭头方向进行布置，第
75
页，
图
3
。这一特点带来了非常重要的物流上的优势，尤其在配件的
购买和库存的管理方面。

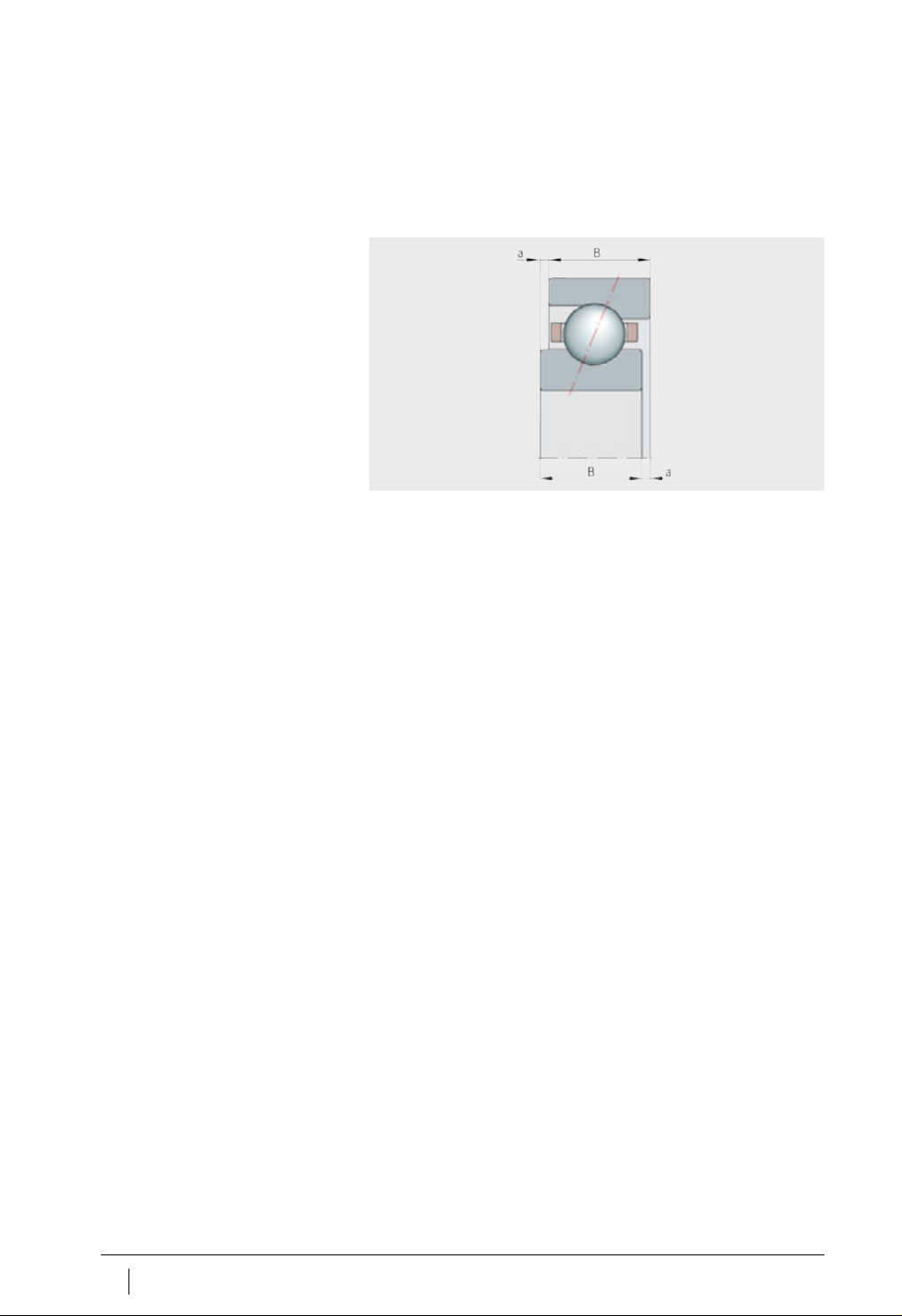

B=
轴承宽度
a=
凸出量
图2
万能预载方式
00016B69
