206 SP 1 Schaeffler Group Industrial 推力角接触球轴承 密封 双向推力角接触球轴承不带密封。 润滑 轴承可以采用油润滑或脂润滑。 座圈中间设计有润滑油槽和润滑油孔。由于离心效应，该类 轴承所需的润滑油比相邻圆柱滚子轴承大得多。 因此设计必须保证油液流出推力角接触球轴承时不能进入相邻 圆柱滚子轴承。 选择润滑剂时，必须考虑润滑剂的工作温度。 工作温度 推力角接触球轴承的工作温度范围从 –30 °C 到 …
Schaeffler Group Industrial
SP 1
205
推力角接触球轴承
特性 双向推力角接触球轴承是高刚性、轴向预紧的超精密轴承，公差
符合
SP
精度等级，用于机床中精密主轴的轴承布置。
该类轴承是可分离轴承，包括两个实体轴圈、一个隔圈、一个
座圈和球与实体黄铜保持架组件。轴承的各个部件相互匹配，
可以拆分安装，但是同尺寸轴承的各个部件不能互换。
由于
60°
的接触角，它们可以承受很高的单向轴向力。
在主轴的轴承布置中，推力角接触球轴承与只承受径向力的圆锥
孔双列圆柱滚子轴承组合使用，
图
1
和
图
2
。
设计 推力角接触球轴承有两种设计。
2344
系列轴承安装在锥形轴小
直径的一侧，而
2347
系列则安装在锥形轴大直径一侧，
图
1
和
图
2
。
这些系列的轴承和相同内径的圆柱滚子轴承
NN30..-AS-K
的外径
相同。在双向推力角接触球轴承和圆柱滚子轴承的轴承座一起
加工时，该轴承的外径与轴承座为松配合。
公称直径
松配合
公差实例：
上偏差 =
–0
.
033
下偏差 =
–0
.
058
公差实例：
上偏差 =
0
下偏差 =
–0
.
011

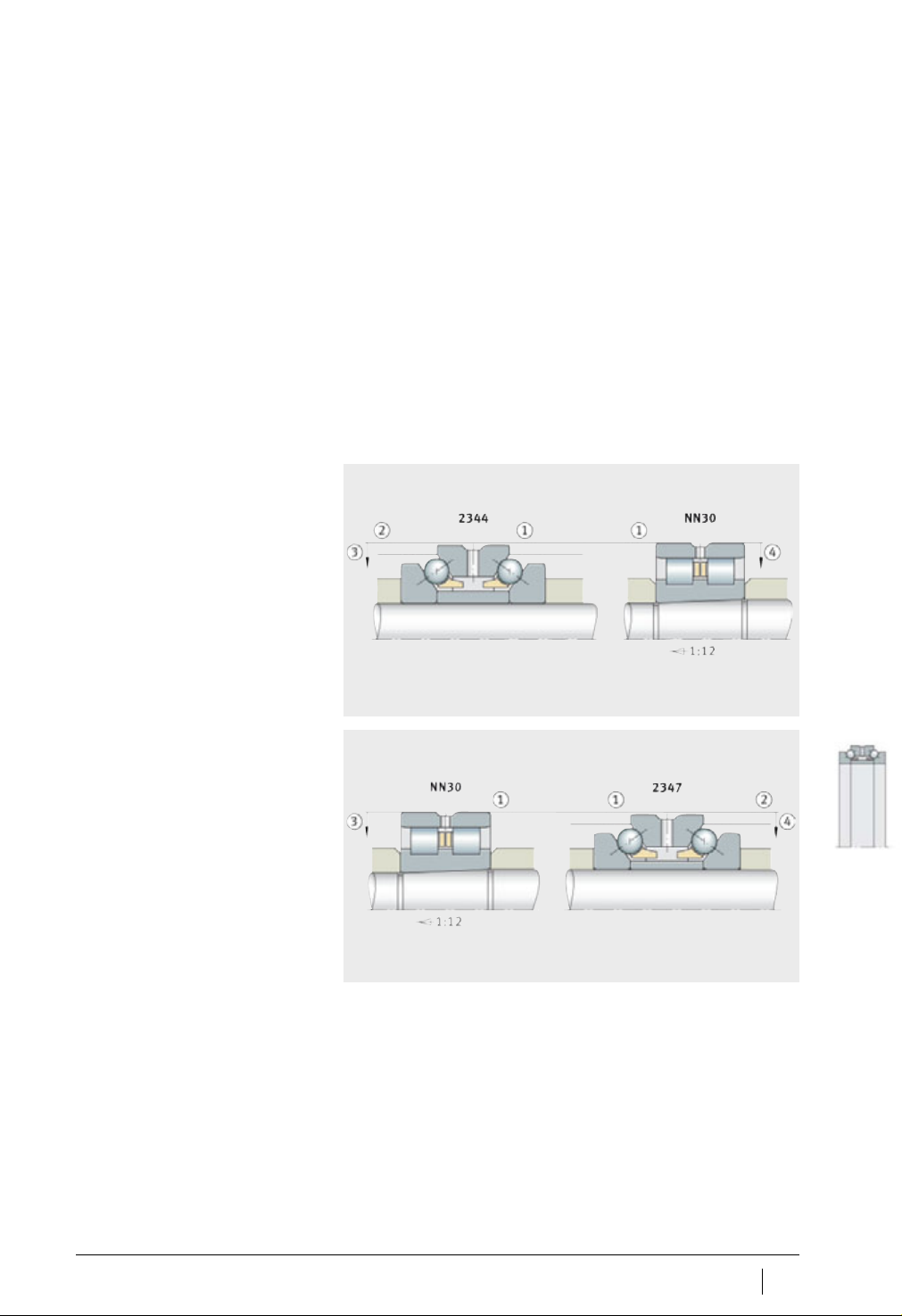

图1
2344
系列
安装在锥形轴小直径的一侧
00016B5E
公称直径
松配合
公差实例：
上偏差 =
0
下偏差 =
–0
.
011
公差实例：
上偏差 =
–0
.
033
下偏差 =
–0
.
058
图2
2347
系列
安装在锥形轴大直径一侧
00016B63
206
SP 1
Schaeffler Group Industrial
推力角接触球轴承
密封 双向推力角接触球轴承不带密封。
润滑 轴承可以采用油润滑或脂润滑。
座圈中间设计有润滑油槽和润滑油孔。由于离心效应，该类
轴承所需的润滑油比相邻圆柱滚子轴承大得多。
因此设计必须保证油液流出推力角接触球轴承时不能进入相邻
圆柱滚子轴承。
选择润滑剂时，必须考虑润滑剂的工作温度。
工作温度 推力角接触球轴承的工作温度范围从
–30 °C
到
+150 °C
。
请注意润滑脂工作温度上的信息，见第
21
页，润滑部分。
保持架 每一列滚动体都有一个球引导的实体黄铜保持架。
该保持架用后缀
M
表示。
Schaeffler Group Industrial
SP 1
207
轴承型号 下图给出了短代号 （轴承型号）的组成，
图
3
。
轴承标识 轴承套圈端面上的轴承标识如
图
4
所示。
图3
轴承型号
0001744A
商标
短代号 （轴承型号）
生产国
内部代码
图4
轴承标识
00016B5B
