Schaeffler Group Industrial SP 1 47 用 B EARI NX ® 进行主轴计算 用 B EARIN X ® 进行主轴计算可以提供， 图 3 和 图 4 ： ■ 针对某一特定转速推荐安装配合 ■ 对轴承的接触应力和动态性能参数的计算 ■ 用于振动分析的轴承转动频率 ■ 考虑所有相关影响因素下轴承布置在工作点处刚度的计算 ■ 轴的反应诸如变形和倾斜 ■ 临界转速和固有形状图表 ■ 根据 DIN ISO 28…
46
SP 1
Schaeffler Group Industrial
轴承布置设计和实例
主轴设计 BEARINX
®
滚动轴承设计辅助软件 在客户的研发阶段舍弗勒
KG
可为客户提供可靠使用超精密轴承
的技术支持。
设计讨论中的关键内容是滚动轴承的设计。
在该领域，舍弗勒
KG
成功使用计算软件超过
30
年。
在轴承布置的设计阶段，通过模拟实际工况对滚动轴承进行计算
机分析能节省研发时间、提高实际运转的可靠性。
B
EARINX
®
– 领先的计算程序 BEARINX
®
，是
Schaeffler Group Industrial
针对滚动轴承开发的
一套领先的计算程序。它可以对滚动轴承进行详细的分析－
从单个轴承到复杂的轴系、齿轮箱和直线导轨系统。
整个计算过程采用完善的计算模型。 即使在复杂的应用情况中，
也可计算出轴承每个滚动体上的接触应力。
目前版本的 B
EARINX
®
中有针对主轴轴承计算的特殊模型。
B
EARINX
®
的计算功能考虑了离心力对角接触球轴承中滚动体上的
载荷分布和运转性能的影响。
BEARINX
®
计算考虑了下列因素：
■ 轴承的非线性弹性形变
■ 轴的弹性
■ 配合、温度和转速对轴承的工作游隙或预载以及接触角的影响
■ 滚子和滚道轮廓以及接触点
■ 球轴承和角接触球轴承中由载荷引起的接触角变化
■ 润滑条件、污染和实际接触应力对轴承疲劳寿命的影响。
B
EARINX
®
可以确定主轴轴承承受的实际载荷。
Schaeffler Group Industrial
SP 1
47
用 BEARINX
®
进行主轴计算 用 BEARINX
®
进行主轴计算可以提供，
图
3
和
图
4
：
■ 针对某一特定转速推荐安装配合
■ 对轴承的接触应力和动态性能参数的计算
■ 用于振动分析的轴承转动频率
■ 考虑所有相关影响因素下轴承布置在工作点处刚度的计算
■ 轴的反应诸如变形和倾斜
■ 临界转速和固有形状图表
■ 根据
DIN ISO 281
附录
4
计算疲劳寿命
■ 如有需要可提供更多的信息。

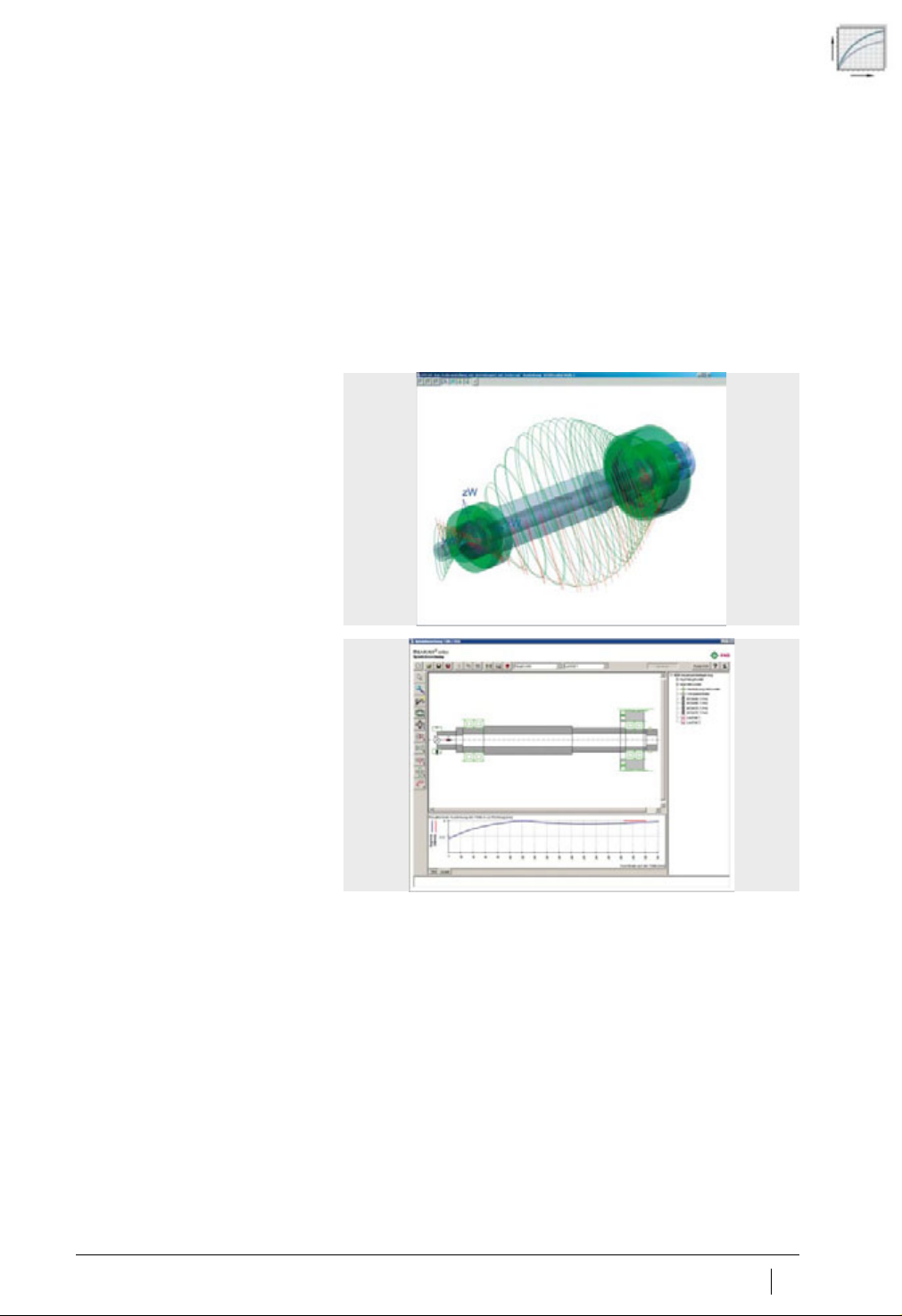

图3
轴的变形
00016E8C
图4
主轴上载荷分布的计算
00016E8E
48
SP 1
Schaeffler Group Industrial
轴承布置设计和实例
轴承布置比较 以下数据用于设计指导，是假设主轴参数：
■ 轴径
d
=
70 mm
■ 轴承间距
L
=
3·d
■ 悬臂长
A
=
L
/
2
。
轴承布置比较
轴承布置 典型应用 速度 系统刚性 承载能力 温度
前 后
% % %
负载
轴向 径向 轴向 径向 工作温度 敏感性
== == 万能机床
50 100 100 60 100
+ +
== 磨床
72 65 100 75 50
++ ++
== 车床
65 44 86 75 47
+ ++
车床，磨床
65 44 84 75 44
++ +
= 木工机械，电主轴
75 32 79 35 42
+++ +++
钻床，电主轴
75 32 77 35 40
+++ +++
铣床，钻床
85 30 62 35 22
+++++ +++++++
铣床，钻床，万能机床
80 61 95 75 44
++++ ++++++
铣床，钻床，万能机床
75 76 98 100 46
+++ +++++
艐 电主轴
100 23 60 30 27
+++++++ +++++++
艐 电主轴
100 46 92 60 52
++++++ ++++++
艐 艐 电主轴
100 25 89 25 60
++++++ +++++++
艐 = 电主轴
80 23 82 30 46
++++++ ++++
艐 艐 电主轴
100 46 93 50 65
++++++ +++++
艐 艐 电主轴
100 48 98 48 65
++++ +++++
100
最适合
+不好
+++++++ 很好
主轴轴承
= 单列圆柱滚子轴承
== 双列圆柱滚子轴承
双向推力角接触球轴承
艐 弹簧
