直接润滑轴承 这些轴承都被设计用作极高的转速。它们用于必须采用油气润滑
的应用场合，此时必须确保可靠的润滑剂供应。它们是对主轴
轴承的扩充，
图
8
。
直接润滑轴承能保证供给的润滑剂直接到接触区域。它是通过
轴承外圈上圆周方向的润滑沟槽和径向润滑油孔实现的。
加上精密的
O
型密封圈使轴承在轴承座中得到密封。
此外，也减少了周边结构元件的费用。这就减少了设计限制和
费用。
工作温度 主轴轴承适合工作温度从
–30 °C
到
+100 °C
，限制于润滑剂以及
密封和保持架材料。
FAG
为密封主轴轴承提供的高性能油脂适用于连续的温度高达
+80 °C
。
保持架 带实体窗式保持架的主轴轴承其保持架材料为增强纤维
（后缀
T
）。保持架由外圈引导。
使用合成油脂和带有
EP
添加剂的润滑剂时检查密封和保持架
材料的耐化学性。
老化的润滑油和油中的添加剂在高温时会降低塑料保持架的工作
寿命。
圆周方向的环形沟槽
图8
直接润滑轴承
00016F28
82
SP 1
Schaeffler Group Industrial
主轴轴承

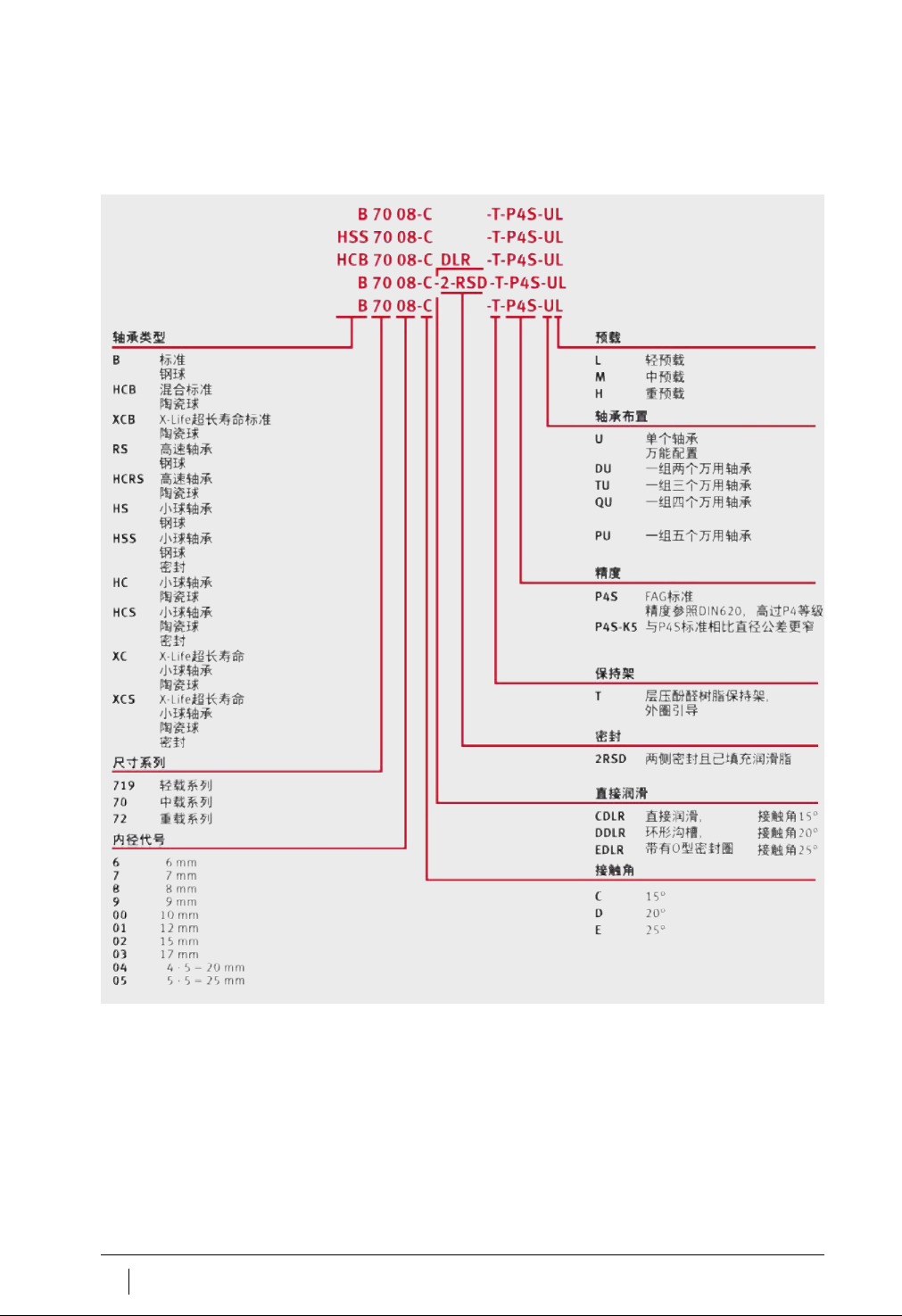

轴承型号 主轴轴承结构见
图
9
。
图9
轴承型号
00017447
Schaeffler Group Industrial
SP 1
83
轴承标识
FAG
机床主轴轴承有统一标识系统。
在实际的轴承型号之外，还包含的信息有：
■ 轴承内径和外径的公差
■ 轴承宽度
■ 接触角方向标识是标在外圈外表面上，第
76
页，
图
4
。
轴承套圈的端面上的标识见
图
10
和
图
11
。
接触角的符号
商标
产品型号
制造国家
外圈的特殊材料
内部标识
外径、轴承宽度的实际偏差值
内径的实际偏差值
内圈的特殊材料
内圈最大壁厚处标识
图10
开式主轴轴承的标识
00016379
接触角的符号
商标
产品型号
制造国家
内部标识
外径、轴承宽度的实际偏差值
内圈最大壁厚处标识
图11
密封主轴轴承的标识
