含初装脂的开式主轴轴承 开式主轴轴承，也提供注有最佳剂量润滑脂的轴承，在选择时
其订货代号为
GA21
、
L298
和
L055
。
这样做的好处在于客户现场不需要自己注入润滑脂，所提供的
轴承已在适当位置注入适当剂量的润滑脂，这在安装时可节省
大量的时间。
如果轴承的相邻部件不能存留润滑脂，推荐使用带密封的轴承。
在选择轴承时，请联系
Schaeffler Group Industrial
应用技术部
获取帮助。
订货示例
HCB7014-E-T-P4S-UL-GA21
HCB7014-E-T-P4S-UL-L298
装有
Arcanol GA21
润滑脂
图4
开式主轴轴承
00016E78
装有
Arcanol L298
润滑脂
图5
开式主轴轴承
00016E79
226
SP 1
Schaeffler Group Industrial
客户解决方案
圆柱滚子轴承
圆柱孔和特殊径向游隙
可以根据协议提供带有圆柱孔的圆柱滚子轴承。
对于这些轴承，在短型号中没有 ‟
K
”，示例如下：
■
N10..K-M1-SP
（
N10..-M1-SP
）
■
N10..K-PVPA1-SP
（
N10..-PVPA1-SP
）
■
N10..K-HS-PVPA1-SP
（
N10..-HS-PVPA1-SP
）
■
HCN10..K-PVPA1-SP
（
HCN10..-PVPA1-SP
）
■
N19..K-M1-SP
（
N19..-M1-SP
）。
高速工况下使用这些轴承时，请咨询应用技术部门以实现正确
的设计。
圆柱孔圆柱滚子轴承的径向游隙表给出了标准值。在高速运转
时，由于内圈与轴颈之间需要一定的过盈量，所以圆柱孔圆柱
滚子轴承在安装后可能会有预载。在这种情况下，需要在工业
应用技术部门的协助下重新设计圆柱滚子轴承的径向游隙。
订货示例
HCN1014-PVPA1-SP-R15-30NA
圆柱孔和
特殊径向游隙

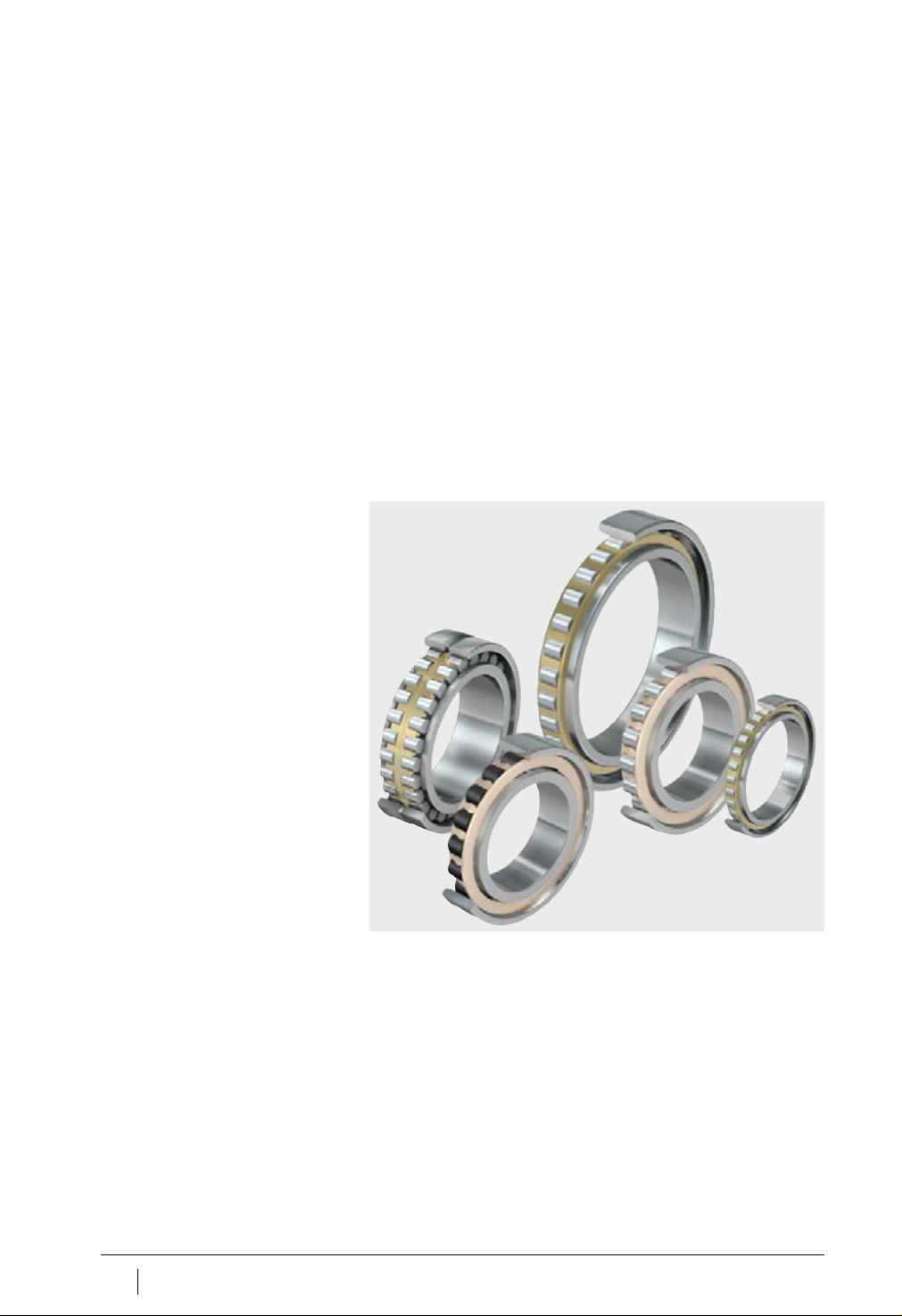

图6
超精密圆柱滚子轴承
00016E7A
Schaeffler Group Industrial
SP 1
227
滚子个数减少
的圆柱滚子轴承
为了优化转速、刚度和润滑脂使用寿命，可针对每个应用，通过
采用
PVPA1
保持架减少单列圆柱滚子轴承的滚子个数。
虽然滚子个数减少意味着刚度和承载能力的降低，但同时也降低
了预载轴承的工作温度和摩擦。
由于增大了滚子的安装间距，从而使转速提高成为可能。
此外，由于润滑剂的应力减少，使得脂润滑轴承的润滑脂的使用
寿命延长。
对于这种圆柱滚子轴承的特殊设计，工业应用技术部门的咨询和
计算很有必要。
在轴承系列
N
和
HCN
带
PVPA1
保持架，订货代号
H193
的轴承
已经标准化，参见尺寸表。
订货示例
HCN1014-K-PVPA1-SP-H193

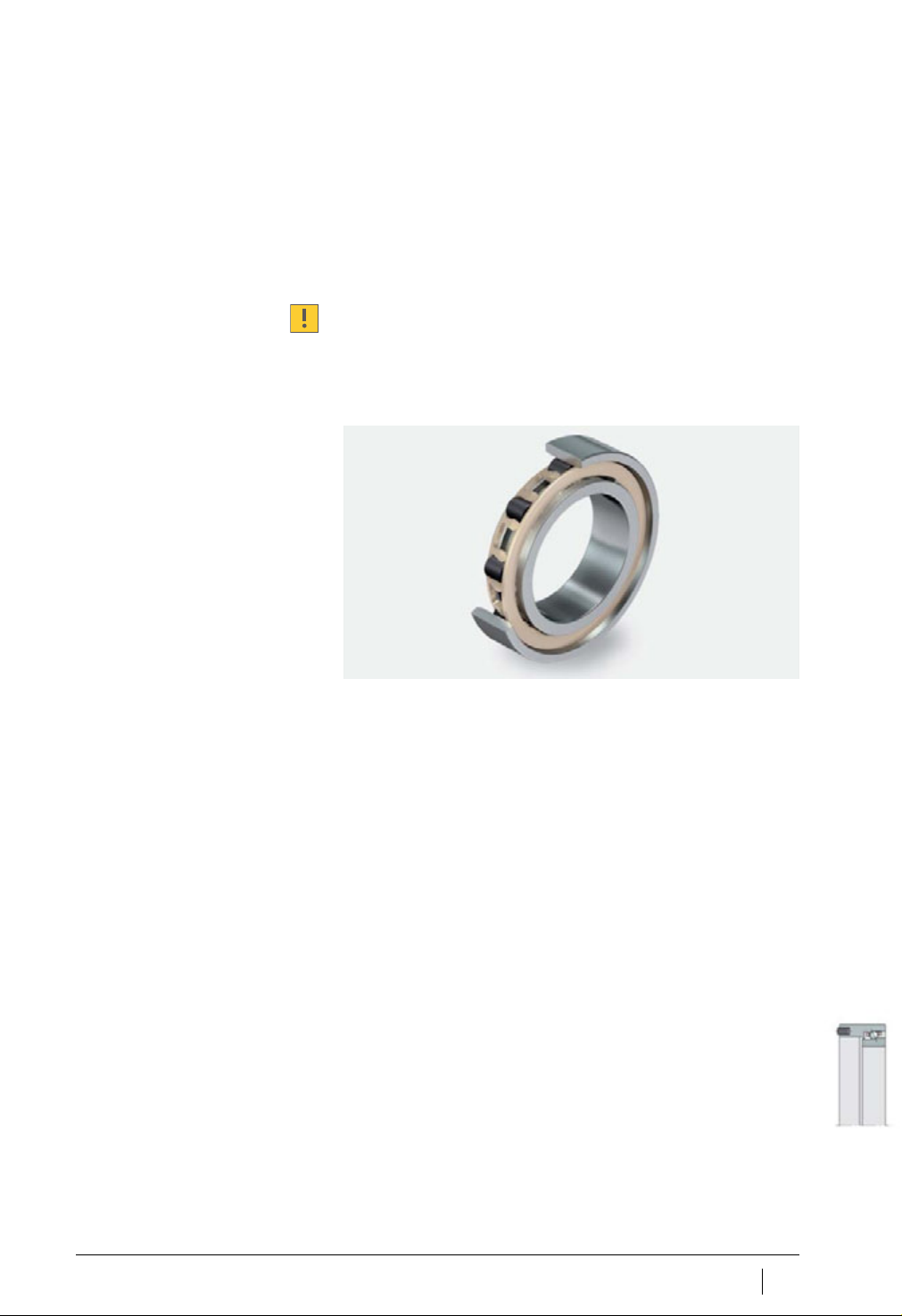

半数滚子
图7
圆柱滚子轴承
