76 SP 1 Schaeffler Group Industrial 主轴轴承 承载能力和接触角 万能配对轴承能承受单向轴向载荷和径向载荷。 O 型和 X 型布置的主轴轴承能承受双向轴向力以及力矩， 第 75 页， 图 3 。 串联布置的主轴轴承只能承受单方向的轴向载荷， 第 75 页， 图 3 。 接触角 接触角表明轴承的轴向承载能力。当接触角增大，对应的轴向 承载能力也增加。 FAG 主轴轴承可提供的接触角有： ■ = 15°…
Schaeffler Group Industrial
SP 1
75
万能配对轴承组 万能配对轴承组是由具有相同轴承内径偏差和相同轴承外径偏差
的万能配对轴承组成。
尺寸偏差表示的是实际尺寸代码，也就是标识在轴承圈上的轴承
内径或者外径偏差值。
万能配对轴承组是由具有相同技术质量与相同轴承内径偏差和
轴承外径偏差的多个轴承组成。
轴承组的标识 第一个字母表示配对轴承的个数：
■
D=2
轴承（双联）
■
T=3
轴承（三联）
■
Q=4
轴承（四联）。
‟
U
” 表示 ‟ 万能配对 ”，例如
DU
。在这些字母后，是预载等级的
表示，例如
DUL
，其中 ‟
L
” 表示轻预载。参照第
82
页。
万能配对轴承组能够安装于任何需要的轴承布置中。可能的轴承
布置形式见
图
3
。
即装即用轴承组 即装即用轴承组可以协议供货。在这种情况下，轴承组的安装
方向通过整个轴承组上所打的大箭头来表示。
即装即用轴承组在技术条件上相当于万能配对轴承组。
然而，万能配对轴承组在物流上的优势要超过即装即用轴承组，
尤其在配件的购买和库存的管理方面。
F
r
=
径向载荷
F
a
=
轴向载荷
DU
成为
DB
，
2
轴承组
O
型布置
DU
成为
DF
，
2
轴承组
X
型布置
DU
成为
DT
，
2
轴承组串联布置

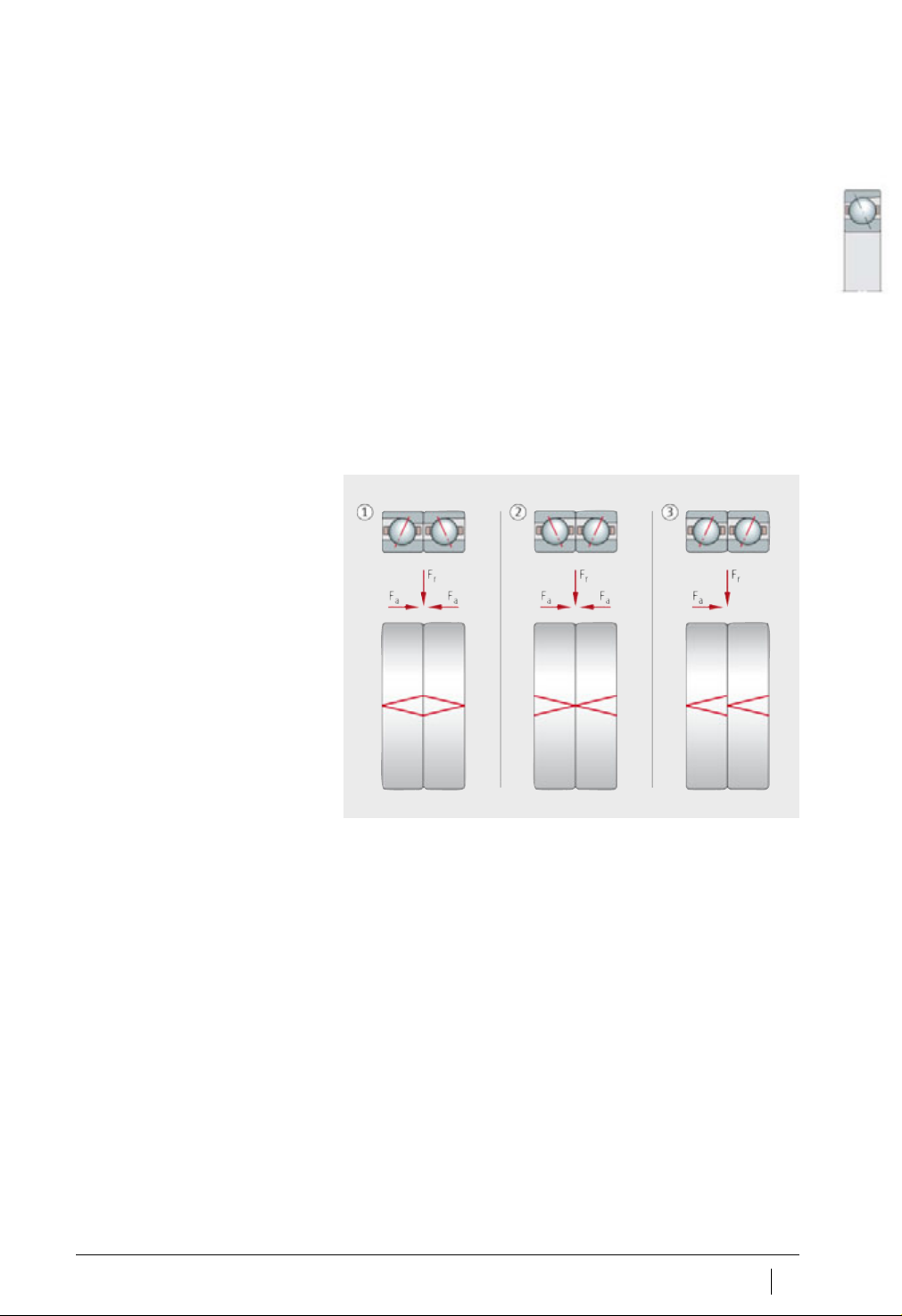

图3
一个
DU
轴承组的轴承布置形式
00016366
76
SP 1
Schaeffler Group Industrial
主轴轴承
承载能力和接触角 万能配对轴承能承受单向轴向载荷和径向载荷。
O
型和
X
型布置的主轴轴承能承受双向轴向力以及力矩，
第
75
页，
图
3
。
串联布置的主轴轴承只能承受单方向的轴向载荷，
第
75
页，
图
3
。
接触角 接触角表明轴承的轴向承载能力。当接触角增大，对应的轴向
承载能力也增加。
FAG
主轴轴承可提供的接触角有：
■
= 15°
（后缀
C
）
■
= 20°
（后缀
D
）
■
= 25°
（后缀
E
）。
接触角方向标识是标在外圈圆柱表面上，
图
4
。箭头的开口端
朝向外圈有挡边的一端。
=
接触角
标识

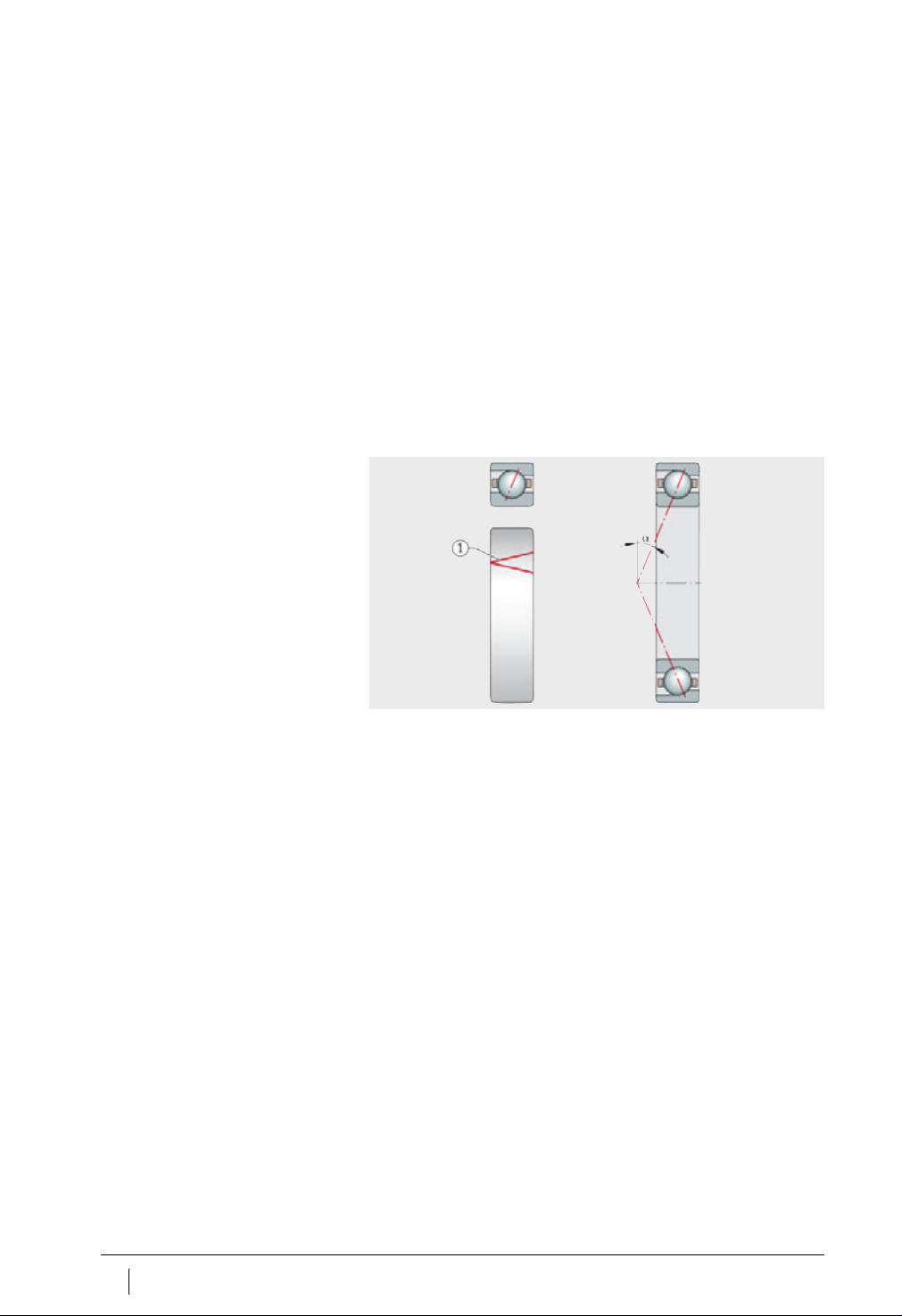

图4
单个轴承的接触角标识
00016367
Schaeffler Group Industrial
SP 1
77
轴承类型和产品特性 万能配对主轴轴承可提供的设计有：
B
、
RS
和
H
轴承。
B
主轴轴承 ■ 标准主轴轴承
■ 大球
■ 接触角
15°
和
25°
■ 高的承载能力和高的刚度
■ 适中的转速。
RS
主轴轴承 ■ 新设计
■ 大球
■ 接触角
20°
■ 因轴承内部摩擦优化设计可达到很高转速
■ 对动态倾覆不敏感
■ 在轴向与径向的联合载荷下具有高的承载能力
■ 特别适合高速铣削主轴和电主轴。
H
主轴轴承 （高速设计） ■ 小球
■ 接触角
15°
和
25°
■ 由于滚动体摩擦的优化和极低的离心力的内部设计适用于很高
的转速
■ 高速度高刚度
■ 特别适合高速主轴和磨床主轴。
轴承类型的设计 可提供钢球、陶瓷球和开式、密封和
DLR
设计的轴承。
B
和
H
主轴轴承也可提供带有
Cronidur
套圈。
RS
主轴轴承可以按照带有
Cronidur
套圈的协议供货。
轴承的选择依照球大小和轴承的布置，见表和章节技术原理。
可能实现的轴承设计形式
1)
也可提供
x-life
超长寿命设计：陶瓷球，而轴承套圈用
Cronidur 30
制造。
2)
钢球加
Cronidur
轴承套圈的设计是不提供的。
球的尺寸
1)2)
球 轴承套圈 密封形式
钢 陶瓷 标准
滚动轴承钢
Cronidur 30
开式 两端间隙式
密封
小球 ■ ■ ■ ■ ■ ■
大球 ■ ■ ■ ■ ■ ■
