66 SP 1 Schaeffler Group Industrial 安装 FAG 锥度仪 MGK 133 锥度仪 MGK 133 适用于外锥度 1 : 12 和 1 : 30 锥轴直径从 27 mm 到 205 mm 的锥形轴。 它与锥形轴接触的是 4 个经过淬硬和抛光的销子。并且靠这 4 个 垫块和 1 个止动块定位。止动块可以放在测量仪的前面或后面。 测量仪上装有两个千分表，其中一个和锥轴的小端外径接触， 在另一侧，另一支表同锥…
Schaeffler Group Industrial
SP 1
65
FAG
卡规
SNAP-GAUGE
这种卡规用于检查圆柱轴直径以及直接安装在机床上的所有类型
的工件， 并且可以调节包络圆量规
MGI 21
。
为了精确测量工件的实际尺寸。这种外径千分尺用比较法的测量
原理。可以通过环规去检验精度。
直径是
120 mm
订货示例：
SNAP-GAUGE-100/150
（卡规）
SNAP-GAUGE.MASTER120
（环规）
SNAP-GAUGE
卡规定货号
FAG
锥度仪
MGK 132
FAG
锥度仪
MGK 132
建议测量外锥面锥度从
0°
到
6°
且直径从
90 mm
到
510 mm
的锥轴。
这个仪器的重复测量误差小于
1
m
。锥度仪
MGK 132
与工件
接触的是四个经过淬硬、磨削、研磨的凸缘。这些凸缘形成
90°
的空间。量规通过一个置于前面或后面的止动块精确定位。垫块
之间是测量滑块，它们安装在被预紧的滚子轴承上。一只千分表
装在测量仪上，表针接触滑块，测量的是锥轴直径和名义值的
偏差。这个仪器通过标准锥度规 （可协议供货）调节。
卡规定货号 测量范围
mm
SNAP
-
GAUGE
-
30
/
60 30
–
60
SNAP
-
GAUGE
-
60
/
100 60
–
100
SNAP
-
GAUGE
-
100
/
150 100
–
150
FAG
卡规

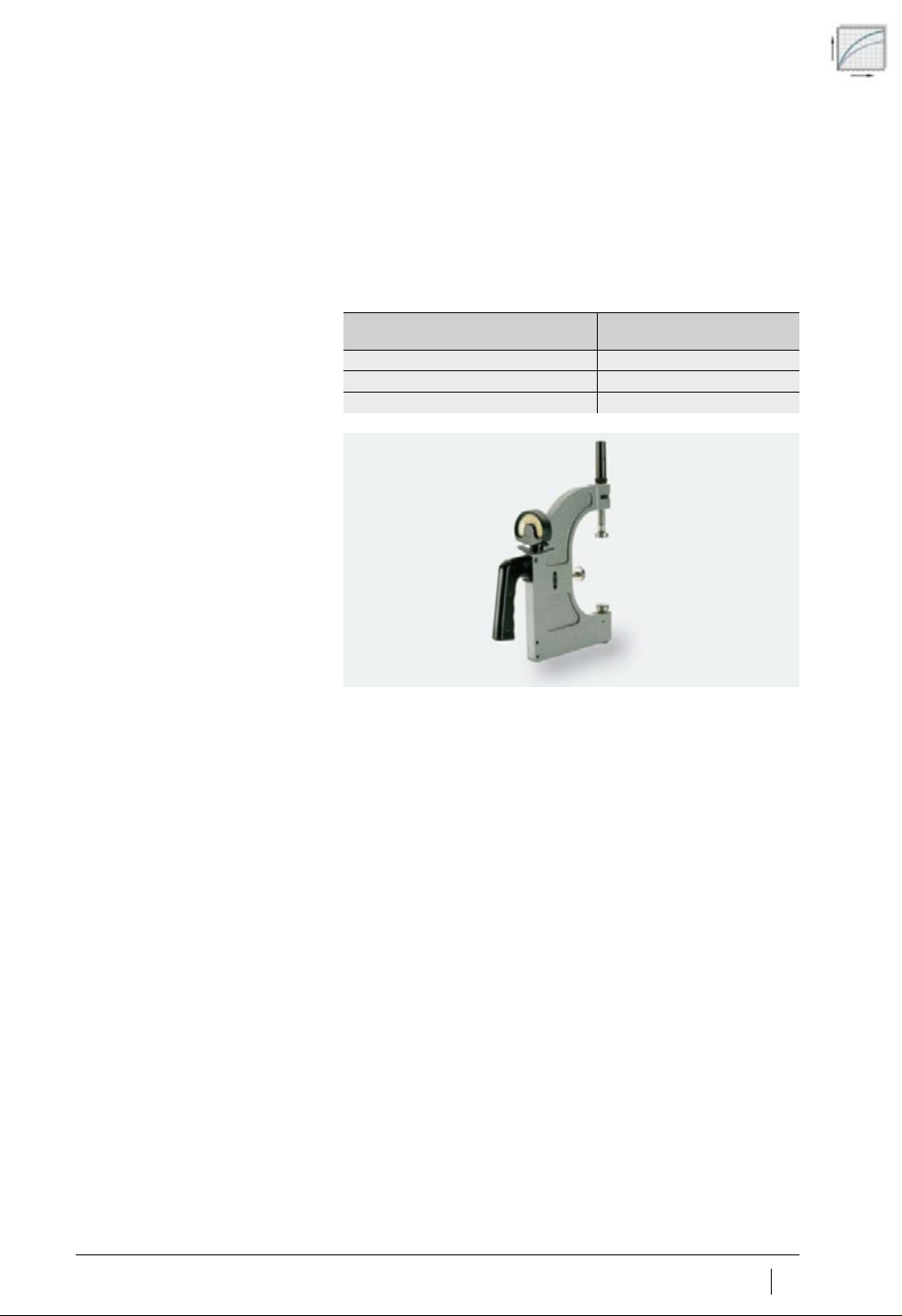

SNAP-GAUGE
图8
卡规
00016C78
66
SP 1
Schaeffler Group Industrial
安装
FAG
锥度仪
MGK 133
锥度仪
MGK 133
适用于外锥度
1
:
12
和
1
:
30
锥轴直径从
27 mm
到
205 mm
的锥形轴。
它与锥形轴接触的是
4
个经过淬硬和抛光的销子。并且靠这
4
个
垫块和
1
个止动块定位。止动块可以放在测量仪的前面或后面。
测量仪上装有两个千分表，其中一个和锥轴的小端外径接触，
在另一侧，另一支表同锥轴的大端外径接触。直径的偏差显示在
精密的表盘中。
重复测量误差小于
1
m
。这个仪器通过标准锥度规 （可协议
供货）调节。

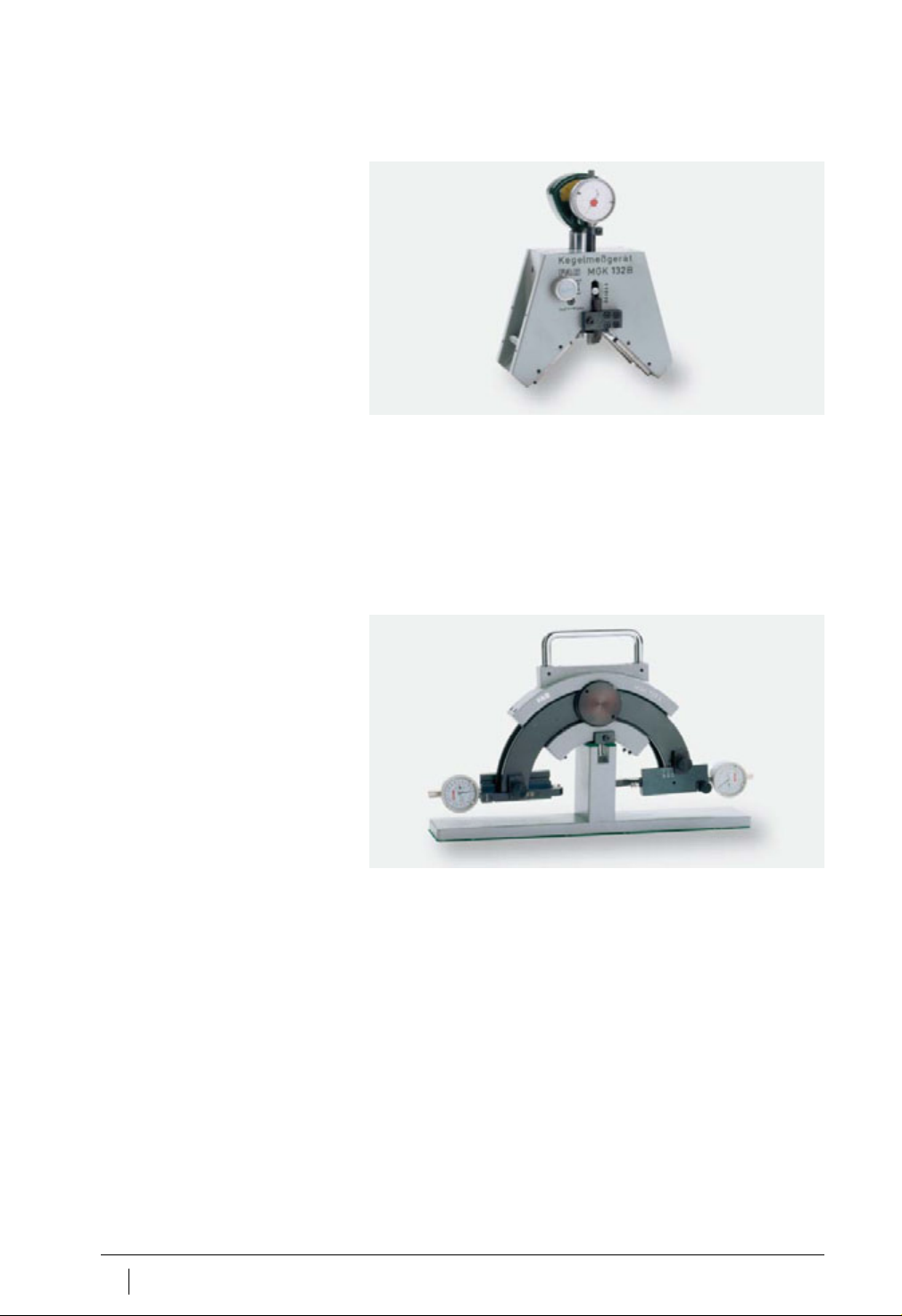

FAG
锥度仪
MGK 132
图9
锥度仪
00016C79
FAG
锥度仪
MGK 133
图10
锥度仪
00016C7A
Schaeffler Group Industrial
SP 1
67
感应加热器 一些钢质滚动轴承以及其它对称旋转部件与轴是过盈配合。尤其
是高速主轴轴承，为了防止内圈在离心力下松动，我们采用非常
大的过盈量。快速和清洁的感应加热方式明显优于传统的加热
方式，特别适用于批量生产。感应加热器
HEATER10
到
150
适用
于不超过
150 kg
运动件和静止件。
详细的信息，及更大尺寸的规格请参见样本
TPI WL 80
-
54
。
感应加热设备和其特征见第
67
页，表，和第
68
页，表。

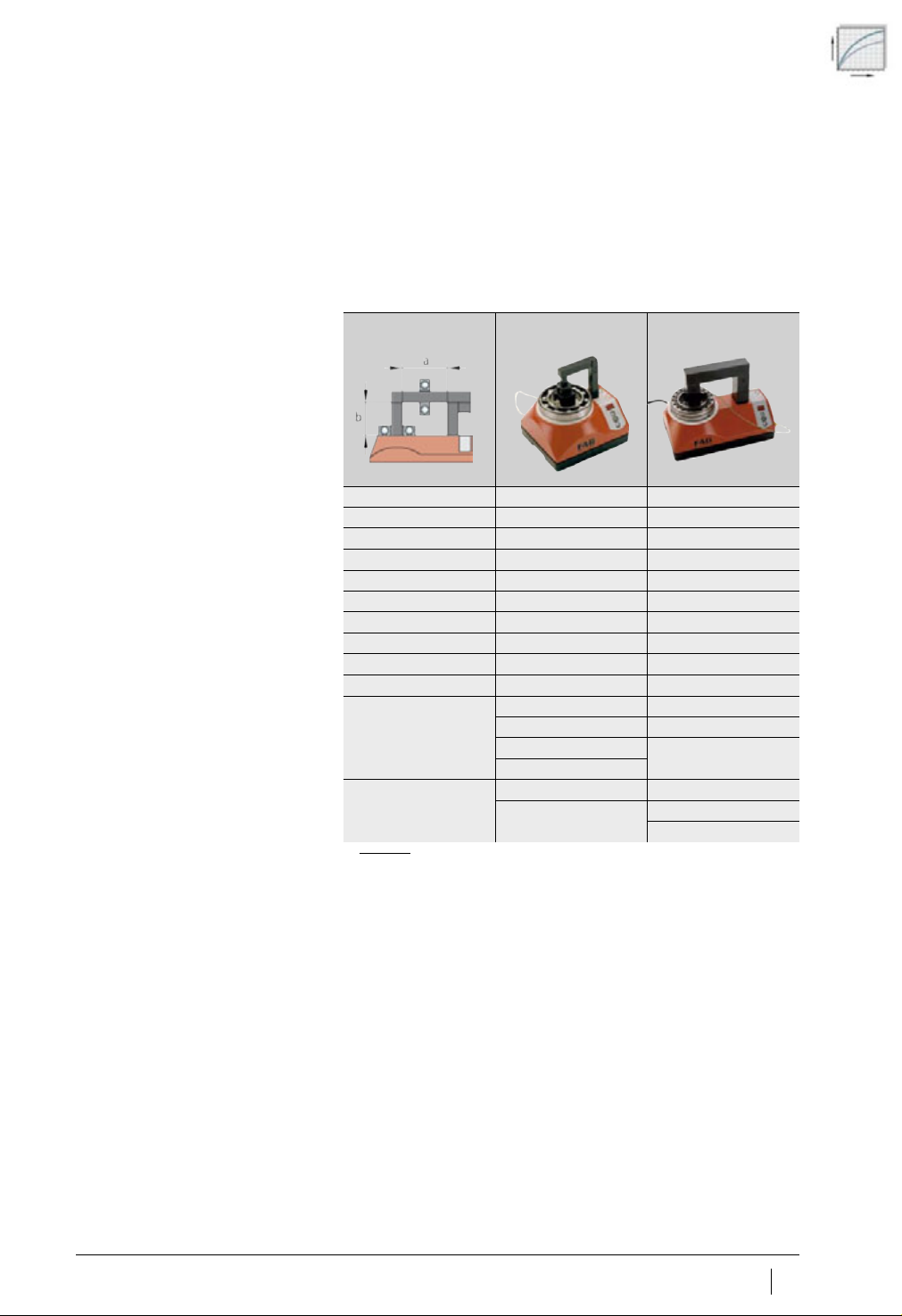

感应加热器的规格
1)
如果电压不够，功率会下降。
2)
我们还可以根据要求提供其它额定电压和频率以及更高功率的加热器。
感应加热器
HEATER10 HEATER20
最大功率
1)
2.3 kVA 3.6 kVA
电压
230 V 230 V
频率
2)
50 Hz 50 Hz
电流
10 A 16 A
质量
7kg 17 kg
长度
230 mm 345 mm
宽度
200 mm 200 mm
高度
240 mm 240 mm
尺寸 a
65 mm 120 mm
尺寸 b
95 mm 100 mm
加热杆 （标配）
用于工件最小内径
20 mm 20 mm
45 mm 35 mm
65 mm 60 mm
阶梯支座
加热杆 （选配）
用于工件最小内径
10 mm 10 mm
15 mm 15 mm
45 mm
00016C85
00016C86
00016C87
