Schaeffler Group Industrial SP 1 175 精度 轴承的主要尺寸符合 DIN 620 - 1 。 尺寸公差和几何公差符合公差等级 SP 。 也可通过协议供应更高公差等级 UP 的超精密圆柱滚子轴承。 对于锥形内孔的偏差  dmp ，请见 图 8 和表。  = 圆锥端部的倾斜角 = 2° 23  9 . 4  2  = 圆锥端部的锥角 = 4° 46  18 . 8  B = 内圈宽度 d = …

100%1 / 243
174
SP 1
Schaeffler Group Industrial
超精密圆柱滚子轴承
轴承座的加工公差 轴承座的推荐加工公差 （用于公差等级为
SP
或
UP
的轴承），
请见表。
轴承座设计
用于公差等级
SP
轴承座设计
用于公差等级
UP
座孔的
公称直径
D
的偏差 圆柱度 平面度 轴向跳动 同轴度 平均粗糙度
D
mm
m
m
m
m
m
m
大于 至
t
1
t
3
t
6
t
5
R
a
30 50 +2 –9 1
.
5 1
.
5 2
.
5 4 0.4
50 80 +3 –10 2 2 3 5 0.4
80 120 +2 –13 2
.
5 2
.
5 4 6 0.8
120 180 +3 –15 3
.
5 3
.
5 5 8 0.8
180 250 +2 –18 4
.
5 4
.
5 7 10 0.8
250 315 +3 –20 6 6 8 12 1.6
315 400 +3 –22 7 7 9 13 1.6
400 500 +2 –25 8 8 10 15 1.6
500 630 0 –29 9 9 11 16 1.6
630 800 0 –32 10 10 12 18 1.6
800 1000 0 –36 11 11 14 21 1.6
座孔的
公称直径
D
的偏差 圆柱度 平面度 轴向跳动 同轴度 平均粗糙度
D
mm
m
m
m
m
m
m
大于 至
t
1
t
3
t
6
t
5
R
a
30 50 +1 –6 1 1 1
.
5 2
.
5 0.2
50 80 +1 –7 1.2 1.2 2 3 0.4
80 120 +1 –9 1.5 1.5 2
.
5 4 0.4
120 180 +1 –11 2 2 3
.
5 5 0.4
180 250 0 –14 3 3 4
.
5 7 0.4
250 315 0 –16 4 4 6 8 0.8
315 400 +1 –17 5 5 7 9 0.8
400 500 0 –20 6 6 8 10 0.8
500 630 0 –22 7 7 9 11 1.6
630 800 0 –24 8 8 10 12 1.6
800 1000 0 –27 9 9 11 14 1.6
Schaeffler Group Industrial
SP 1
175
精度 轴承的主要尺寸符合
DIN 620
-
1
。
尺寸公差和几何公差符合公差等级
SP
。
也可通过协议供应更高公差等级
UP
的超精密圆柱滚子轴承。
对于锥形内孔的偏差
dmp
，请见
图
8
和表。
= 圆锥端部的倾斜角
=
2°
23
9
.
4
2
= 圆锥端部的锥角
=
4°
46
18
.
8
B
= 内圈宽度
d
= 轴承内孔公称直径
d
1
= 圆锥大端孔径
dmp
= 单一径向平面公称直径的
孔径偏差

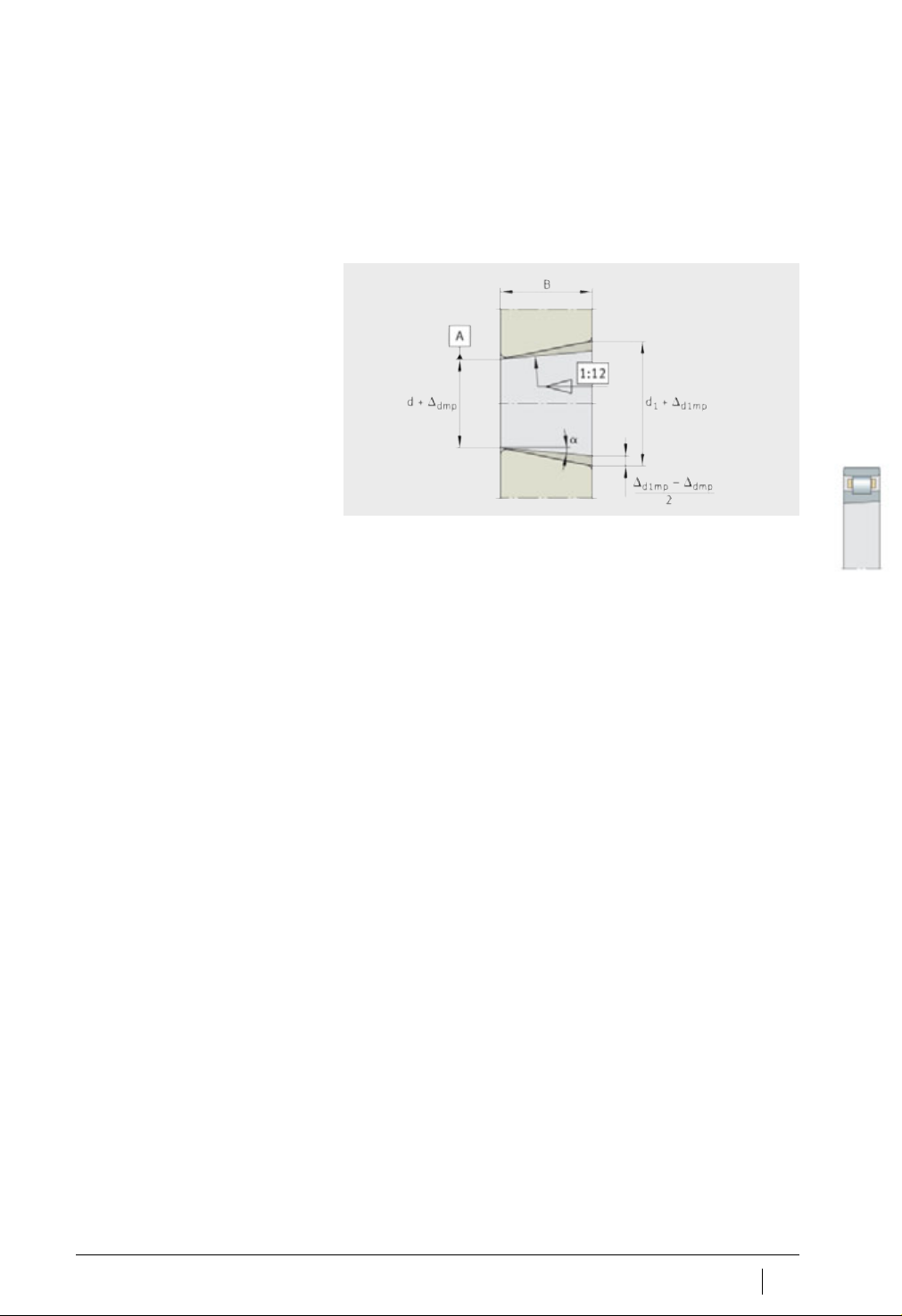

图8
圆锥孔公差
00016C18
176
SP 1
Schaeffler Group Industrial
超精密圆柱滚子轴承
公差等级
SP
单列轴承 下列数值适用于
N10
、
N19
和
HCN10
系列。
内圈公差 （公差等级
SP
）
内圈公差 （公差等级
SP
）
续
孔的公称直径 圆柱孔的偏差 圆锥孔的偏差 宽度变动量 宽度偏差
d
ds
，
dmp
dmp
V
Bs
Bs
mm
m
m
m
m
大于 至
18 30 0 –6 10 0 1
.
5 0 –120
30 50 0 –8 12 0 2 0 –120
50 80 0 –9 15 0 3 0 –150
80 120 0 –10 20 0 3 0 –200
120 180 0 –13 25 0 4 0 –250
180 250 0 –15 30 0 5 0 –300
250 315 0 –18 35 0 6 0 –350
315 400 0 –23 40 0 7 0 –400
400 500 0 –27 45 0 8 0 –450
500 630 0 –30 50 0 10 0 –500
630 800 0 –40 65 0 12 0 –750
孔的公称直径 变动量
（不圆度）
平均直径
变动量
偏差 径向跳动 轴向跳动
d V
dp
V
dmp
d1mp
–
dmp
K
ia
S
d
S
ia
mm
m
m
m
m
m
m
内孔
大于 至 圆柱孔 圆锥孔
18 30 3 3 3 4 0 3 3 4
30 50 4 4 4 4 0 4 3 4
50 80 5 5 5 5 0 4 4 5
80 120 5 5 5 6 0 5 4 5
120 180 7 7 7 8 0 6 5 7
180 250 8 8 8 9 0 8 6 8
250 315 9 9 9 11 0 9 7 10
315 400 12 12 12 12 0 10 9 12
400 500 14 14 14 14 0 12 11 15
500 630 15 15 15 15 0 14 13 18
630 800 20 20 20 18 0 17 15 21
