安装
■ 将测得的直径传递给包络圆量规的两个经过淬火和精磨的
表面，
图
3
。
■ 接下来，把内圈滚子组件安装在锥形轴上，然后把包络圆量规
放置在该组件上，
图
4
。

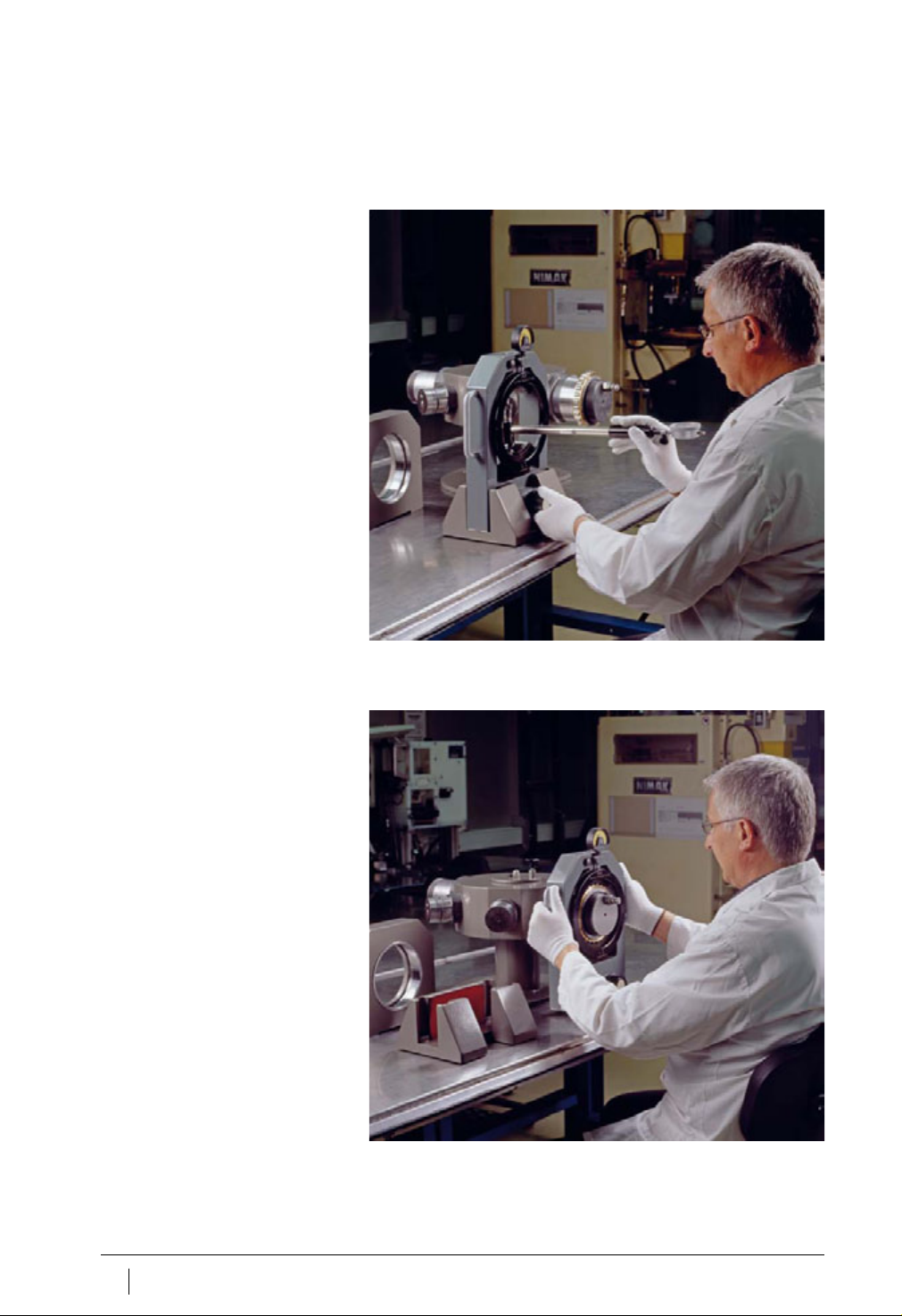

图3
将测得的直径传递给包络圆量规
00017048
图4
包络圆量规的位置调整
00016C6C
Schaeffler Group Industrial
SP 1
61
■ 在轴上轴向移动轴承，直到包络圆量规显示所需的径向游隙或
负游隙值。
■ 然后，在圆周上
4
个相隔
90°
的测量点上用规块测量，来确定
内圈到轴肩的距离，
图
5
。
■ 拆下轴承内圈，按照上面确定的距离值磨削隔圈，并把它安装
在轴上。
■ 最后，再次安装好轴承内圈，并用螺母锁紧。
不用量规测量游隙 如果没有上述测量设备，通过测量内圈到锥轴
1
:
12
挡肩端面的
推进距离也可比较准确地调节游隙。
推进距离是径向膨胀的
13
到
19
倍 （推进系数
F
，参见第
62
页，表）。表面的光洁程度， 内圈弹性膨胀和轴的收缩都会影响
F
值。
推进距离
A
：
A
mm
推进距离
F –
推进系数，参见第
62
页，表
G
m
径向游隙变化量。

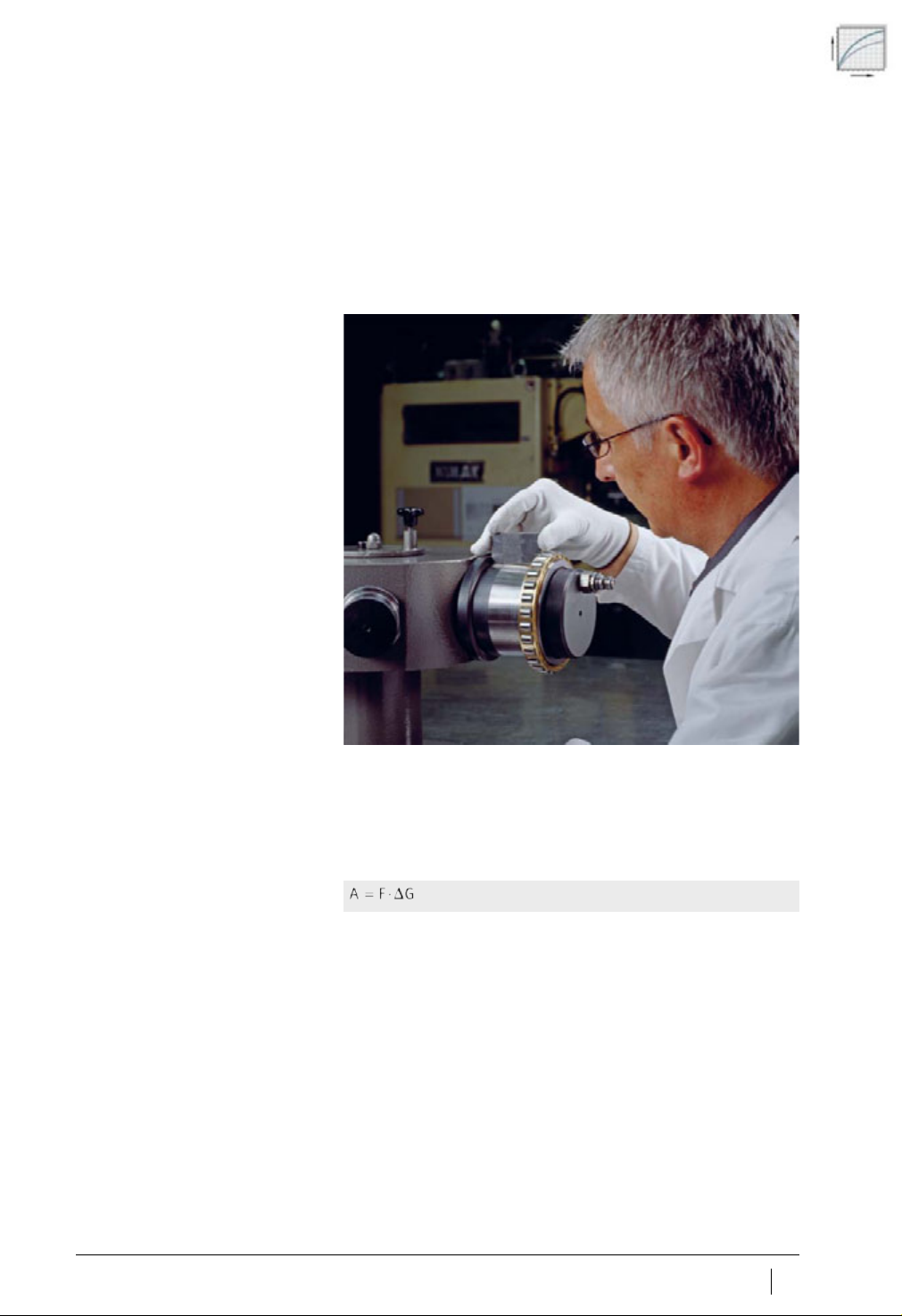

图5
测量轴承到轴肩的距离
0001704A
62
SP 1
Schaeffler Group Industrial
安装
空心率和推进系数
1)
示例 圆柱滚子轴承在安装后应该为零游隙
安装过程 ■ 首先，把外圈装入轴承座内。
■ 然后， 把装上内圈的轴放入轴承座内，放入时要缓慢转动以免
主轴出现划痕。
■ 移动内圈直到径向游隙达到
20
m
，然后再慢慢转动主轴。
游隙测量是通过径向移动内圈进行，比如抬高主轴， 同时测量
表针要尽量靠近轴承。
当安装圆柱滚子轴承时，只要内圈相对外圈没有倾斜且主轴安装
过程中缓慢转动，就不会产生划痕。
最好通过加热轴承座和外圈简化安装过程。
■ 测量内圈和相邻轴肩的轴向距离。 比如，用规块测量
4
个相差
90°
的点。
■ 磨隔圈并且安装。
■ 最后安装轴承并检查是否为零游隙。
按照上述介绍的方法安装，能确保安装后游隙达到要求，并且在
转动中内圈的位置不会因为振动而变化。
计算推进距离
A
推进距离
A
= 推进系数
F
· 径向游隙变化量 ⌬
G
已知参数
计算 推进距离
A
=
17
·
20
m
=
340
m
=
0
.
34 mm
空心率
d
B
/d
⬘
1)
推进系数
F
0
到
0.2 13
0.2
到
0.3 14
0.3
到
0.4 15
0.4
到
0.5 16
0.5
到
0.6 17
0.6
到
0.8 18
0.8
到
0.9 19
d
B
= 空心轴内径
d
⬘ = 锥轴中间的轴径。
空心率
d
B
/
d
⬘ =
0
.
55
推进系数
F
，参见表 =
17
径向游隙的改变 ⌬
G
=
20
m
