Schaeffler Group Industrial SP 1 51 图1 0 高频电主轴 00016C3D 弹性预紧浮动轴承单元 SPP 图1 1 高频电主轴 00016C3E 圆柱滚子轴承 N10..-K -TR -PVP A1-SP 图1 2 高频电主轴 00016E2F
50
SP 1
Schaeffler Group Industrial
轴承布置设计和实例
加工中心
图8
超高速铣床主轴
00016C3B
图9
磨床主轴
00016C3C
Schaeffler Group Industrial
SP 1
51

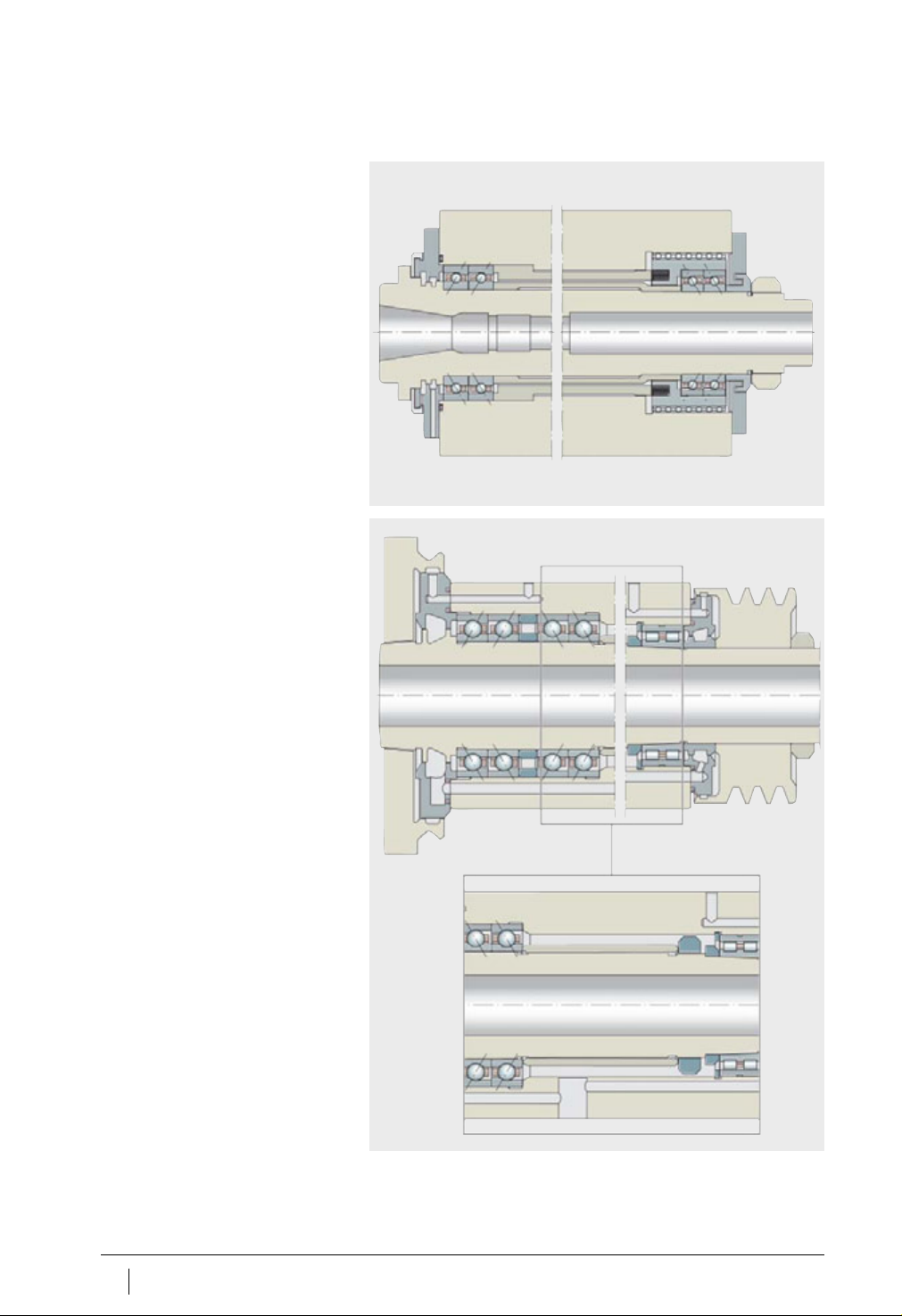

图10
高频电主轴
00016C3D
弹性预紧浮动轴承单元
SPP
图11
高频电主轴
00016C3E
圆柱滚子轴承
N10..-K-TR-PVPA1-SP
图12
高频电主轴
00016E2F
52
SP 1
Schaeffler Group Industrial
轴承监测
轴承监测参数 所有能反映轴承的变化或是在运转工况下的任何一种变化都可
作为轴承监测的测量值。它们可以是力、也可是振动、温度、
驱动力等。
在轴承监测过程中，总是确保测量值的绝对值大小并不重要。
监测值可能发生的变化更为重要。例如，绝对温度
+40 °C
并不会损坏滚动轴承。如果温度在很短的时间内从
+35 °C
升到
+40 °C
可能是轴承开始受损的一个明显征兆。
监测方法
定期监测
要选择一个合适的监测方法，需注意如果一个轴承经过持续很长
的时间才发生损坏，这只可能发生在中低速的情况下。这种情况
下，可以采用定期监测。
持续监测 当轴承是高速或者是超高速时，考虑到轴承的突然失效，需要
进行持续监测以减小失效。
一次性监测 一次性监测一般用在检验新轴或维修的轴的质量时采用。
例如，测量磨损时间或者固有频率时。这种方法可以用来快速
可靠的检测轴承的预紧是否有无。
温度、振动速度、振动加速度经常被用来检测轴承质量。对于
检测轴承的磨损时间，这个只能用作一个比较法。
