204 SP 1 Schaeffler Group Industrial 产品概览 推力角接触球轴承 双向 2344 , 2347 000156F3
Schaeffler Group Industrial
SP 1
203
页
推力角接触球轴承
产品概览 推力角接触球轴承.................................................................
204
特性 设计 ......................................................................................
205
密封 ......................................................................................
206
润滑 ......................................................................................
206
工作温度...............................................................................
206
保持架...................................................................................
206
轴承型号...............................................................................
207
轴承标识...............................................................................
207
设计与安全指南 承载能力和工作寿命.............................................................
208
轴承当量静载荷 ....................................................................
208
静载荷安全系数 ....................................................................
208
转速 ......................................................................................
208
预载 ......................................................................................
208
轴承布置设计........................................................................
209
精度 公差 ......................................................................................
211
尺寸表 推力角接触球轴承，双向......................................................
214
204
SP 1
Schaeffler Group Industrial

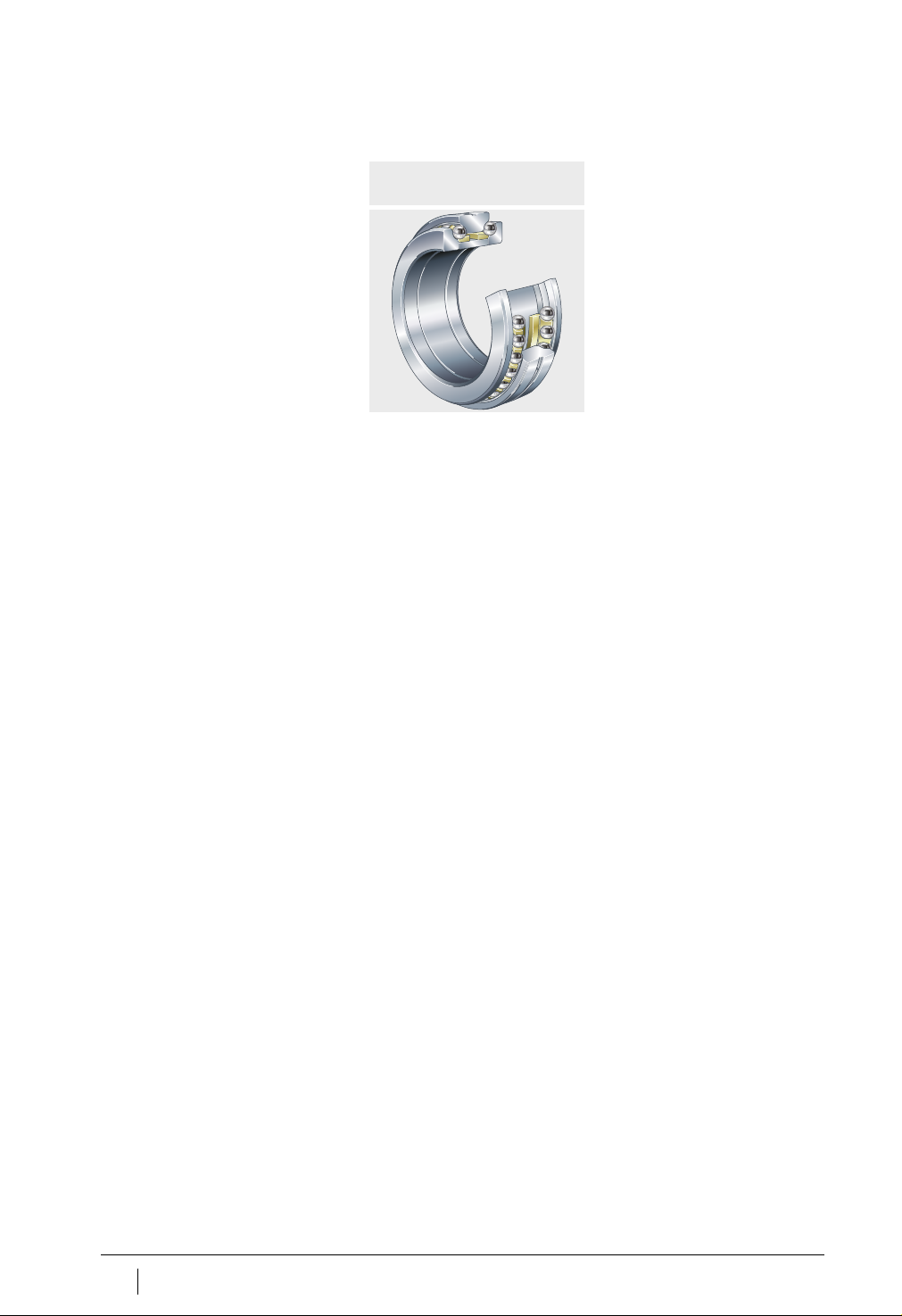

产品概览 推力角接触球轴承
双向
2344
,
2347
000156F3
Schaeffler Group Industrial
SP 1
205
推力角接触球轴承
特性 双向推力角接触球轴承是高刚性、轴向预紧的超精密轴承，公差
符合
SP
精度等级，用于机床中精密主轴的轴承布置。
该类轴承是可分离轴承，包括两个实体轴圈、一个隔圈、一个
座圈和球与实体黄铜保持架组件。轴承的各个部件相互匹配，
可以拆分安装，但是同尺寸轴承的各个部件不能互换。
由于
60°
的接触角，它们可以承受很高的单向轴向力。
在主轴的轴承布置中，推力角接触球轴承与只承受径向力的圆锥
孔双列圆柱滚子轴承组合使用，
图
1
和
图
2
。
设计 推力角接触球轴承有两种设计。
2344
系列轴承安装在锥形轴小
直径的一侧，而
2347
系列则安装在锥形轴大直径一侧，
图
1
和
图
2
。
这些系列的轴承和相同内径的圆柱滚子轴承
NN30..-AS-K
的外径
相同。在双向推力角接触球轴承和圆柱滚子轴承的轴承座一起
加工时，该轴承的外径与轴承座为松配合。
公称直径
松配合
公差实例：
上偏差 =
–0
.
033
下偏差 =
–0
.
058
公差实例：
上偏差 =
0
下偏差 =
–0
.
011
图1
2344
系列
安装在锥形轴小直径的一侧
00016B5E
公称直径
松配合
公差实例：
上偏差 =
0
下偏差 =
–0
.
011
公差实例：
上偏差 =
–0
.
033
下偏差 =
–0
.
058
图2
2347
系列
安装在锥形轴大直径一侧
00016B63
