184 SP 1 Schaeffler Group Industrial 超精密 圆柱滚子轴承 单列 钢质或陶瓷滚子 N10 、 N19 钢质滚子 HCN10 陶瓷滚子 00016BE3 00016BE4 1) 2) 也提供热稳定性设计 （后缀 TR ） ，如： N1006-K - TR-PVPA1- SP 。 3) 轴向位移。 4) 最小油量润滑。 尺寸表 · 单位：mm 型号 1) 质量 尺寸 标准型号 混合式，半数滚子 m d D…

100%1 / 243

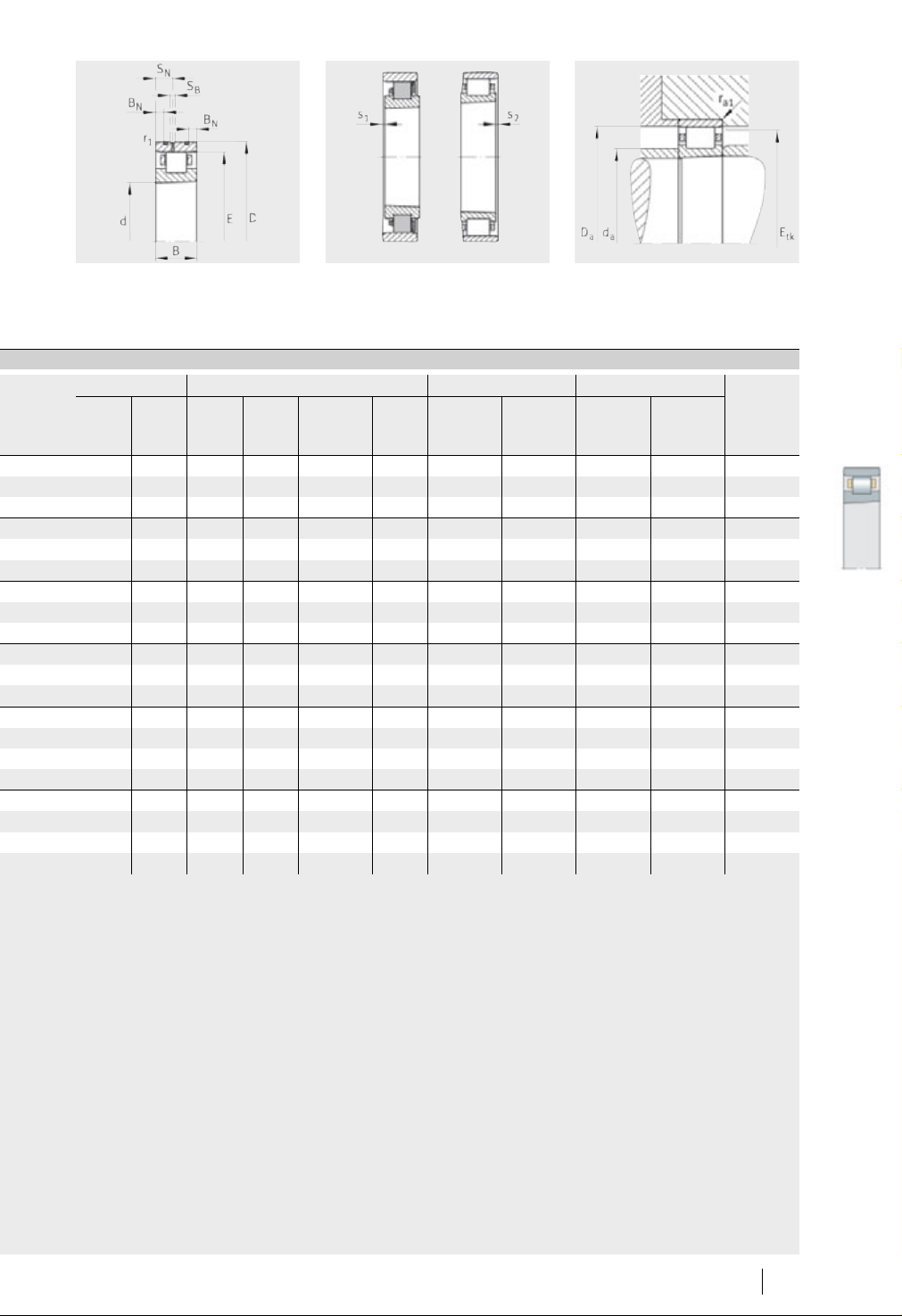

Schaeffler Group Industrial
SP 1
183
圆柱内孔轴承的径向游隙
无测量载荷下的径向游隙。
1)
精度为
SP
和
UP
的轴承具有径向游隙
C1
。
轴承套圈不可互换 (
NA
)。
2)
游隙组别
C2
、
CN
和
C3
可以用作后缀订购精度为
SP
和
UP
的轴承。
轴承套圈可互换。
孔的公称直径 游隙组
d C1
1)
C2
2)
CN
2)
C3
2)
mm
m
m
m
m
大于 至
min. max. min. max. min. max. min. max.
24 30 5 15 0 25 20 45 35 60
30 40 5 15 5 30 25 50 45 70
40 50 5 18 5 35 30 60 50 80
50 65 5 20 10 40 40 70 60 90
65 80 10 25 10 45 40 75 65 100
80 100 10 30 15 50 50 85 75 110
100 120 10 30 15 55 50 90 85 125
120 140 10 35 15 60 60 105 100 145
140 160 10 35 20 70 70 120 115 165
160 180 10 40 25 75 75 125 120 170
180 200 15 45 35 90 90 145 140 195
200 225 15 50 45 105 105 165 160 220
220 250 15 50 45 110 110 175 170 235
250 280 20 55 55 125 125 195 190 260
280 315 20 60 55 130 130 205 200 275
315 355 20 65 65 145 145 225 225 305
355 400 25 75 100 190 190 280 280 370
400 450 25 85 110 210 210 310 310 410
450 500 25 95 110 220 220 330 330 440
500 560 25 100 120 240 240 360 360 480
560 630 30 110 140 260 260 380 380 500
630 710 30 130 145 285 285 425 425 565

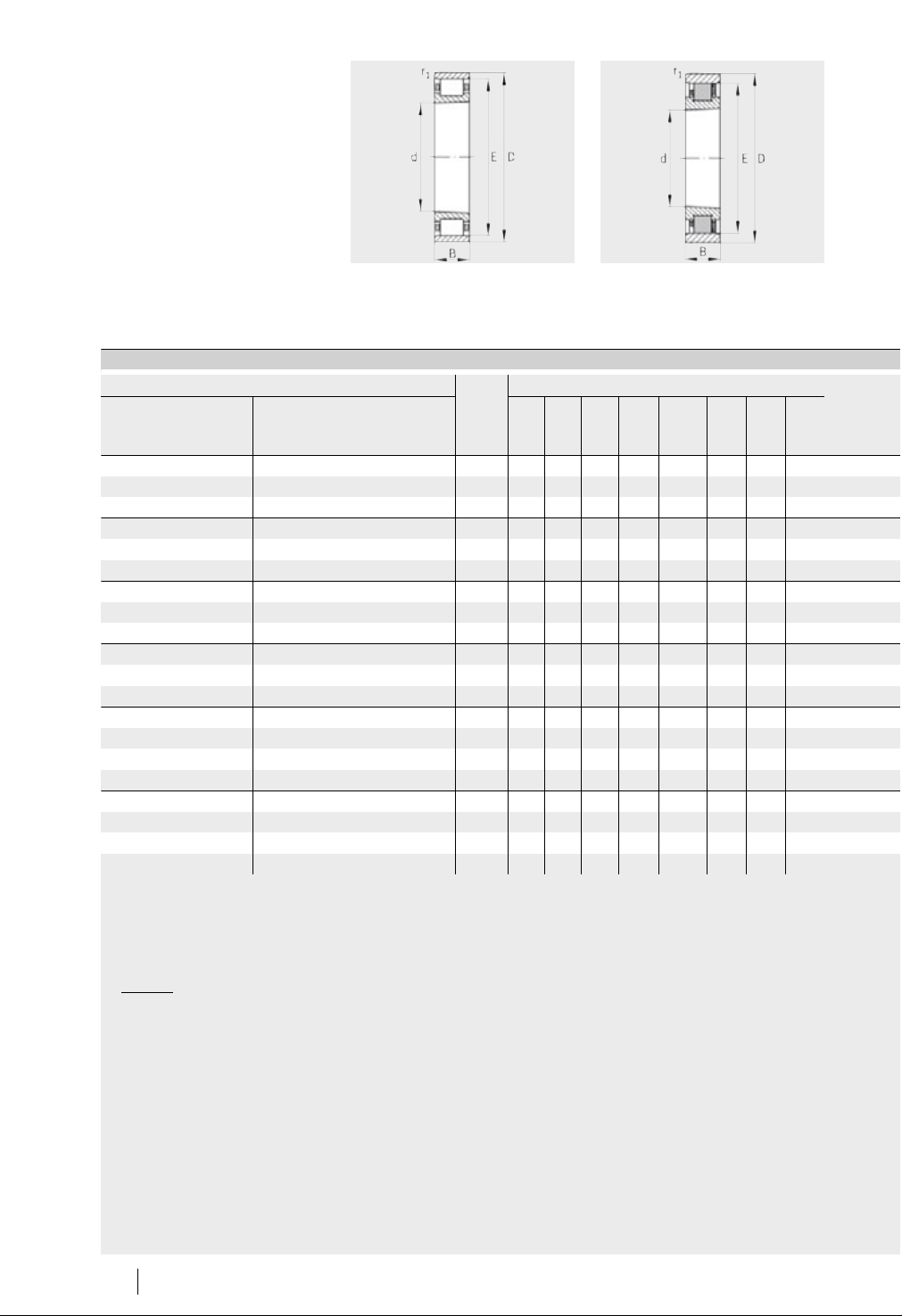

184
SP 1
Schaeffler Group Industrial
超精密
圆柱滚子轴承
单列
钢质或陶瓷滚子
N10
、
N19
钢质滚子
HCN10
陶瓷滚子
00016BE3
00016BE4
1)
2)
也提供热稳定性设计 （后缀
TR
），如：
N1006-K-TR-PVPA1-SP
。
3)
轴向位移。
4)
最小油量润滑。
尺寸表 · 单位：mm
型号
1)
质量 尺寸
标准型号 混合式，半数滚子
m d D B r
1
E B
N
S
N
S
B
⬇
kg min.
N1006-K-M1-SP
–
0.13
30
55 13 0.6 48.5 2.8 7.2 1.4
N1006-K-PVPA1-SP
2)
–
0.13
30
55 13 0.6 48.5 2.8 7.2 1.4
–
HCN1006-K-PVPA1-SP-H193
2)
0.12
30
55 13 0.6 48.5 2.8 7.2 1.4
N1007-K-M1-SP
–
0.17
35
62 14 0.6 55 2.8 8 1.4
N1007-C-K-PVPA1-SP
2)
–
0.17
35
62 14 0.6 55 2.8 8 1.4
–
HCN1007-C-K-PVPA1-SP-H193
2)
0.16
35
62 14 0.6 55 2.8 8 1.4
N1008-K-M1-SP
–
0.22
40
68 15 0.6 61 2.8 8.5 1.4
N1008-K-PVPA1-SP
2)
–
0.22
40
68 15 0.6 61 2.8 8.5 1.4
–
HCN1008-K-PVPA1-SP-H193
2)
0.21
40
68 15 0.6 61 2.8 8.5 1.4
N1009-K-M1-SP
–
0.27
45
75 16 0.6 67.5 3.4 9.3 1.4
N1009-C-K-PVPA1-SP
2)
–
0.27
45
75 16 0.6 67.5 3.4 9.3 1.4
–
HCN1009-C-K-PVPA1-SP-H193
2)
0.26
45
75 16 0.6 67.5 3.4 9.3 1.4
N1910-K-M1-SP
–
0.15
50
72 12 0.6 66.5
– – –
N1010-K-M1-SP
–
0.3
50
80 16 0.6 72.5 3.4 9.3 1.4
N1010-C-K-PVPA1-SP
2)
–
0.3
50
80 16 0.6 72.5 3.4 9.3 1.4
–
HCN1010-C-K-PVPA1-SP-H193
2)
0.22
50
80 16 0.6 72.5 3.4 9.3 1.4
N1911-K-M1-SP
–
0.21
55
80 13 1 73.5
– – –
N1011-K-M1-SP
–
0.44
55
90 18 1 80.5 4.3 9.7 1.4
N1011-K-PVPA1-SP
2)
–
0.44
55
90 18 1 80.5 4.3 9.7 1.4
–
HCN1011-K-PVPA1-SP-H193
2)
0.43
55
90 18 1 80.5 4.3 9.7 1.4
后缀说明
C
内部结构变更
K
圆锥孔 （锥度
1:12
）
M1
黄铜保持架，滚子引导
PVPA1
实体保持架，
PEEK
材质，外圈引导
SP
特殊精度
H193
半数滚子
下面设计是已有的轴承：
■
圆柱内孔，如：
N1006-M1-SP
■
直接润滑类型，如：
N1006-K-DLR-M1-SP
、
N1006-K-DLR-PVPA1-SP
。
Schaeffler Group Industrial
SP 1
185
直接润滑 轴向位移 安装尺寸
00016BE5
00016BE6
00016BE7
轴向位移
3)
安装尺寸 基本额定载荷 极限转速 径向刚度
s
1
s
2
d
a
h12
D
a
H12
E
tk
r
a1
动载荷
C
r
静载荷
C
0r
n
G
脂
n
G
油
4)
c
r
公称值
max. N N min
–1
min
–1
N/
m
1.9 1.9 36.5 49.4 47 0.6 20 400 20 400 20 000 24000 370
0.85 2.2 36.5 49.4 39.7 0.6 17 000 16 300 34 000 38 000 300
0.85 2.2 36.5 49.4 39.7 0.6 11 300 8600 43 000 48 000 230
2 2 42 56.1 53.4 0.6 23 600 24 500 18 000 20000 410
0.9 2.4 43 56.1 45.8 0.6 19 800 16 700 30 000 34 000 300
0.9 2.4 43 56.1 45.8 0.6 11 200 8700 38 000 43000 230
2.1 2.1 47 62.1 59.3 0.6 28 500 30 500 16 000 18 000 470
0.95 2.5 47 62.1 50.8 0.6 23 600 24 000 26 000 30 000 370
0.95 2.5 47 62.1 50.8 0.6 15 300 12 100 34 000 38 000 270
2.2 2.2 52.5 68.6 65.6 0.6 33 500 37 500 15 000 17 000 530
1.2 2.5 53.5 68.7 56.9 0.6 25 500 27 000 24 000 28 000 410
1.2 2.5 53.5 68.7 56.9 0.6 16 300 13 700 30 000 34 000 300
1.8 1.8 55.5 67 65.1 0.6 22 400 27500 15 000 17000 530
2.2 2.2 57.5 73.6 70.6 0.6 36 000 41 500 14 000 16 000 580
1.15 2.7 58.5 73.7 61.9 0.6 27 000 30 500 22 000 26 000 460
1.15 2.7 58.5 73.7 61.9 0.6 17 300 15 200 28 000 32 000 330
1.9 1.9 61.5 74 72 1 25 000 31 500 14 000 16 000 540
2.5 2.5 64.5 81.8 78.5 1 41 500 50000 12 000 14 000 650
1.4 3 64.5 81.8 68.8 1 36 000 41 500 20 000 24000 540
1.4 3 64.5 81.8 68.8 1 22 600 20 200 26 000 30000 370
