超精密圆柱滚子轴承
半数滚子的混合圆柱滚子轴承 混合圆柱滚子轴承中，滚子材料为高性能陶瓷。这种材料显著
减小轴承内部的摩擦和磨损。而且降低了润滑剂中的应力，轴承
温升较低。因此，混合圆柱滚子轴承可达到所有圆柱滚子轴承的
最大可能速度。而且，由于陶瓷滚子的热膨胀系数小，可以减小
温升引起的预载增加的影响。
采用这些混合轴承，主轴和机器的工作寿命显著提高，系统也
更具适应性。陶瓷滚子还能提高静态和动态性能。这些对机加工
质量都起着积极的影响。
半数滚子混合圆柱滚子轴承的后缀为
H193
，
图
2
。
由于滚子数量减少，轴承转速可显著提高，但是径向刚度降低。
热稳定性设计 采用这些轴承 （后缀
TR
），即使在很高转速下，可以非常有效地
补偿电主轴浮动轴承端的温度波动。
这是由于其外圈具有径向弹性。外圈有两个沟槽并且中部轻微
凹陷。因此，在不同温度差的情况下，接触应力较低。
由于这些优点，该轴承是电主轴应用中理想的浮动轴承。
HCN10..-K-H193
图2
半数滚子混合轴承
00016D3F
Schaeffler Group Industrial
SP 1
165
双列圆柱滚子轴承
NN30
系列轴承中滚子由内圈引导。外圈具有经过磨削的圆柱形
轮廓且可拆卸，
图
3
。
NNU49
系列具有经过磨削、可拆卸的圆柱形内圈。滚子由外圈
引导。
密封 这类超精密圆柱滚子轴承不带密封。
润滑 由于滚道和滚子表面质量很高，
FAG
圆柱滚子轴承特别适于脂
润滑。
油气润滑 如果采取油气润滑方式，可通过端面润滑。
对于油气润滑，也提供直接润滑类型（后缀
DLR
）的单列圆柱
滚子轴承。在这些轴承中，通过外圈上的环形沟槽和径向孔实现
直接润滑。这些轴承与轴承座之间采用
O
形密封圈进行密封。
油润滑 双列轴承的外圈上有润滑油槽和润滑油孔。
选择润滑剂时，必须考虑润滑剂的工作温度。
工作温度 轴承的工作温度范围从
–30 °C
到
+150 °C
。
保持架 单列超精密圆柱滚子轴承的保持架材料有实体黄铜 （后缀
M1
）
或
PEEK
（
polyether ether ketone
）。这些保持架用后缀
PVPA1
标识。
双列轴承的保持架材料为实体黄铜 （后缀
M
）。
NN30

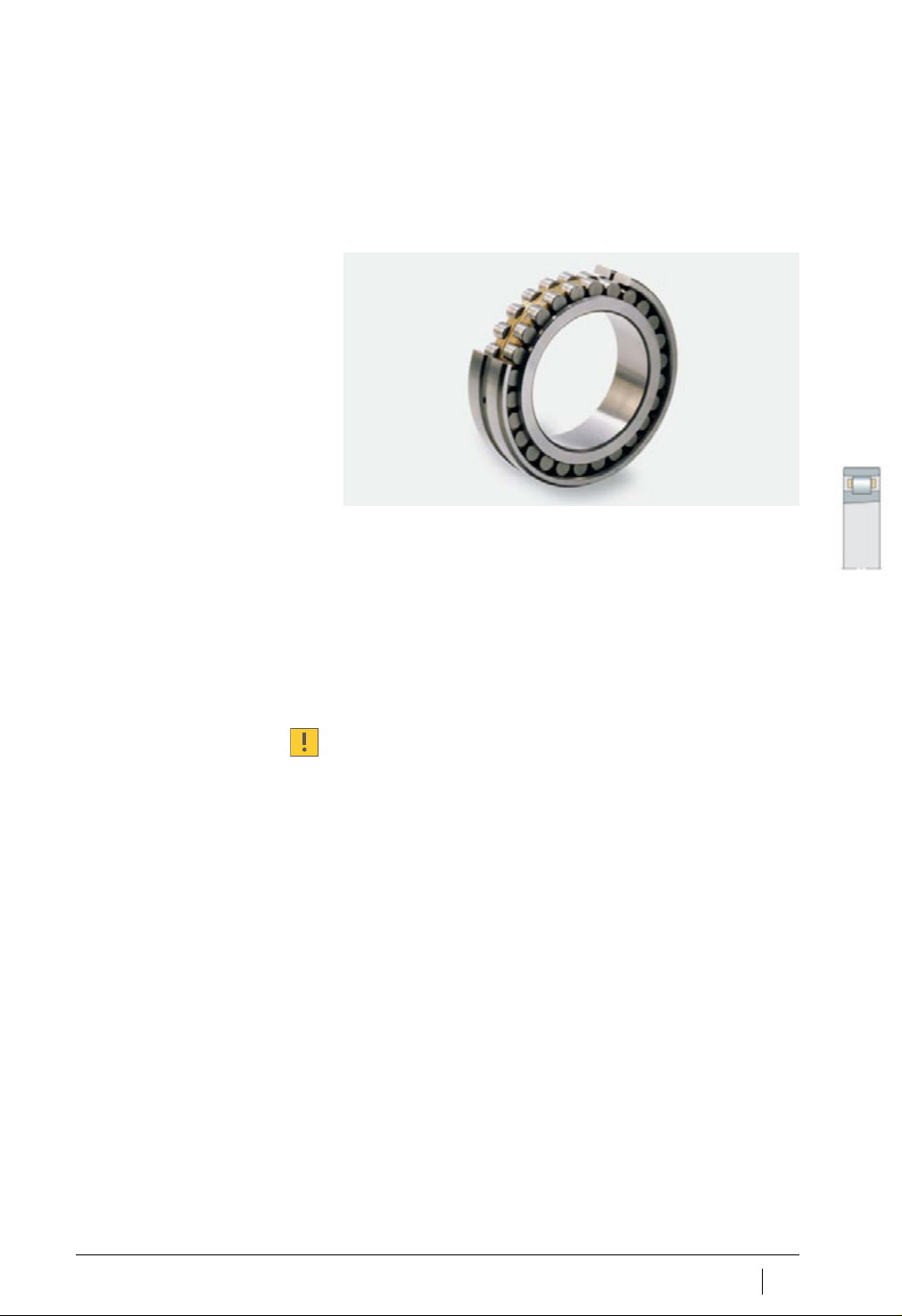

图3
双列圆柱滚子轴承
00016C4D
166
SP 1
Schaeffler Group Industrial
超精密圆柱滚子轴承

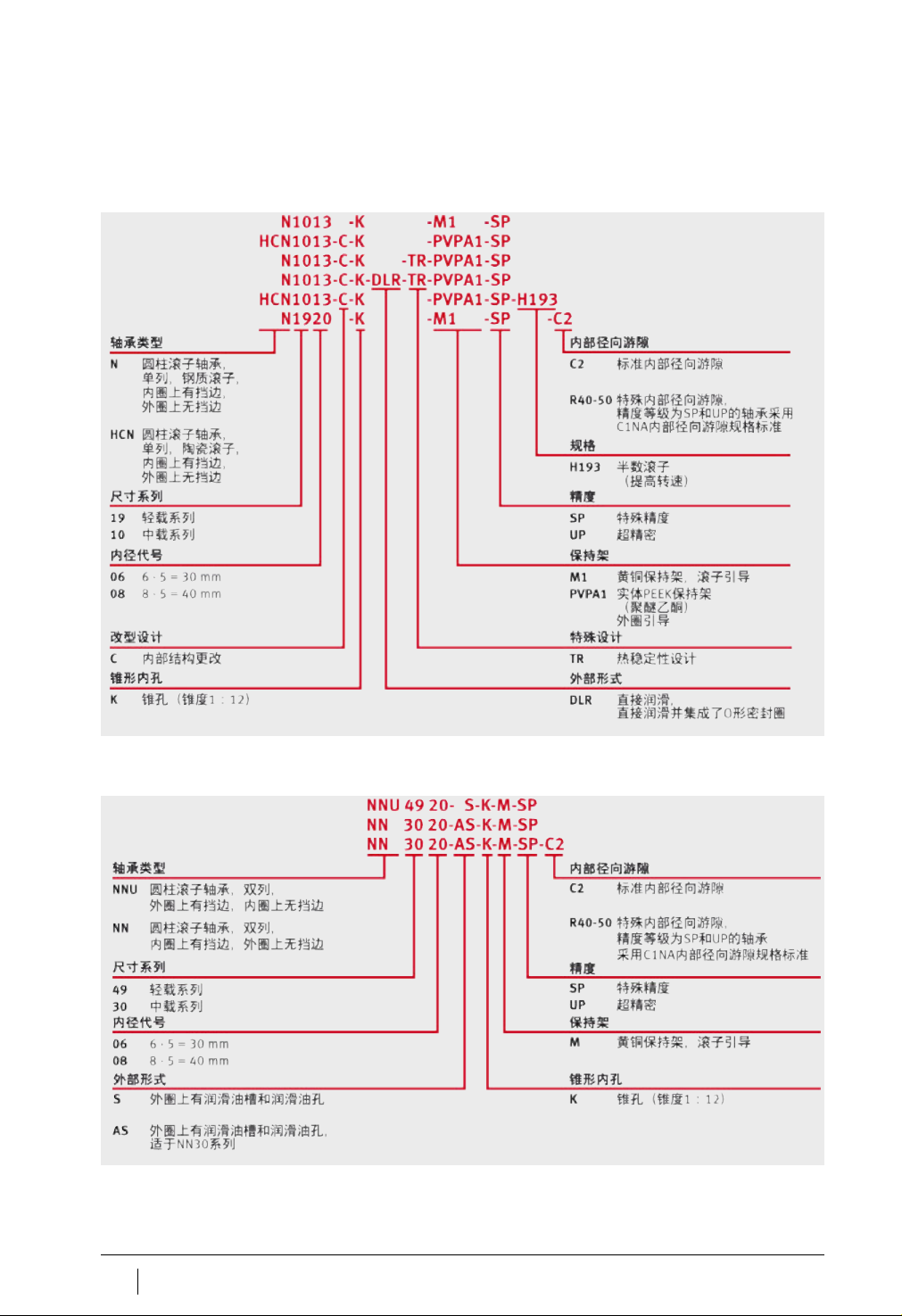

轴承型号 单列圆柱滚子轴承的代号组成如
图
4
所示，双列轴承的代号组成
如
图
5
所示。
图4
轴承型号
00017448
图5
轴承型号
00017449
