Schaeffler Group Industrial SP 1 217 安装尺寸 基本额定载荷 极限转速 预紧力 卸载力 2) 轴向刚度 3) d a h12 D a H12 r a r a1 动载荷 C a 静载荷 C 0a n G 脂 n G 油 1) F v K aE c a max. max. N N mi n –1 min –1 N N N/  m 120.5 140.5 1. 5 0.3 67 000 226 0 00 …

100%1 / 243
216
SP 1
Schaeffler Group Industrial

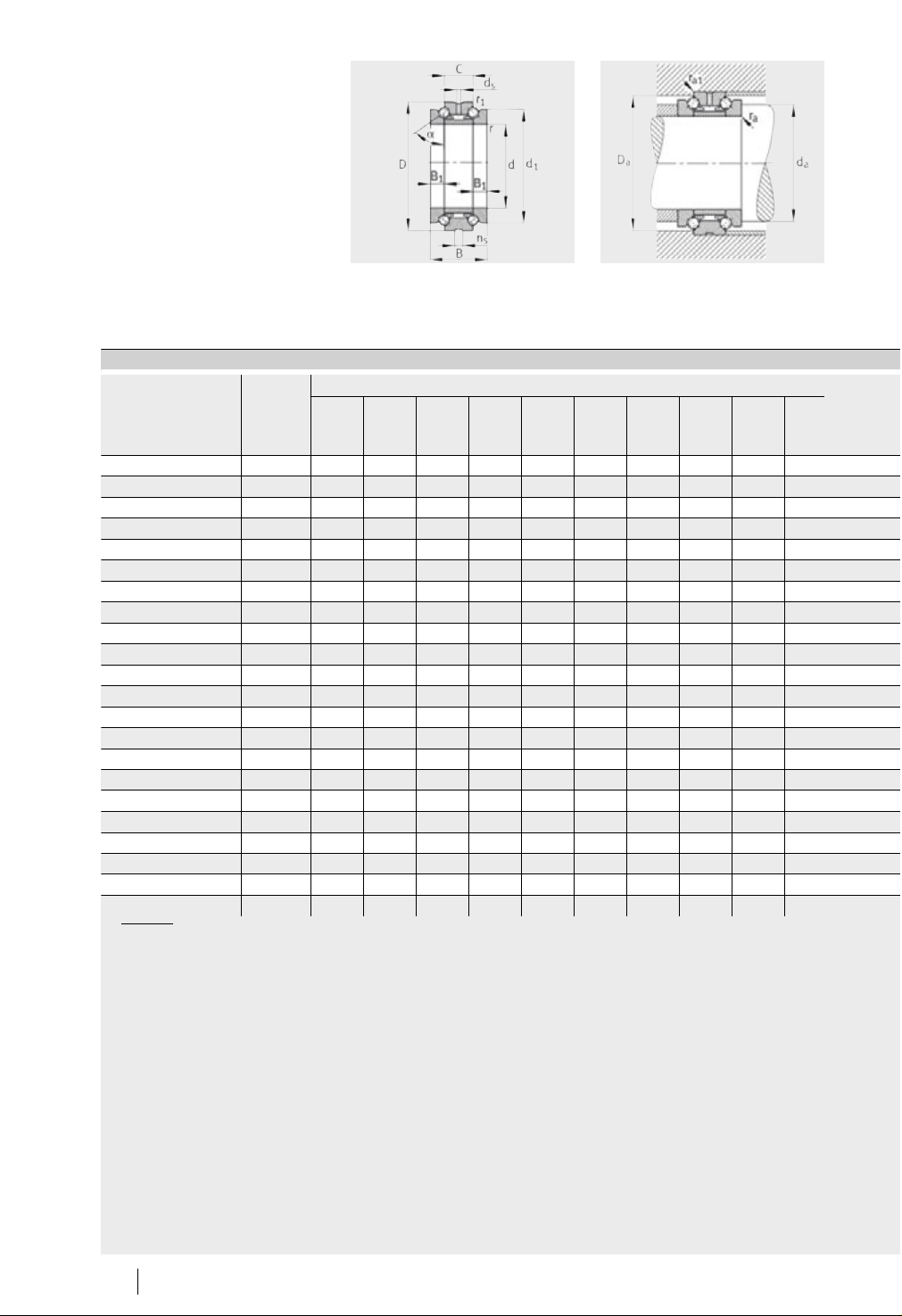

推力角接触球轴承
双向
2344
,
2347
=
60°
安装尺寸
108 232
108 233
1)
最小油量润滑。
2)
卸载力是在轴向力的作用下使某一列滚珠不再承载时的力。
3)
该值在轴向力不超过
2
.
2%
基本额定动载荷
C
a
时有效。
尺寸表 （续）· 单位：mm
型号 质量 尺寸
m d D B C d
1
B
1
r r
1
d
s
n
s
⬇
kg min. min.
234420-M-SP
3.17
100
150 60 30 133 15 1.5 0.3 4.8 9.5
234720-M-SP
2.95
103
150 60 30 133 15 1.5 0.3 4.8 9.5
234421-M-SP
4.07
105
160 66 33 142 16.5 2 0.6 4.8 9.5
234721-M-SP
3.73
109
160 66 33 142 16.5 2 0.6 4.8 9.5
234422-M-SP
5.19
110
170 72 36 150 18 2 0.6 4.8 9.5
234722-M-SP
4.79
114
170 72 36 150 18 2 0.6 4.8 9.5
234424-M-SP
5.56
120
180 72 36 160 18 2 0.6 4.8 9.5
234724-M-SP
5.14
124
180 72 36 160 18 2 0.6 4.8 9.5
234426-M-SP
8.28
130
200 84 42 177 21 2 0.6 6.3 12.2
234726-M-SP
7.58
135
200 84 42 177 21 2 0.6 6.3 12.2
234428-M-SP
8.78
140
210 84 42 187 21 2.1 0.6 6.3 12.2
234728-M-SP
8.07
145
210 84 42 187 21 2.1 0.6 6.3 12.2
234430-M-SP
10.8
150
225 90 45 200 22.5 2.1 0.6 8 15
234730-M-SP
9.95
155
225 90 45 200 22.5 2.1 0.6 8 15
234432-M-SP
12.9
160
240 96 48 212 24 2.1 0.6 8 15
234732-M-SP
12
165
240 96 48 212 24 2.1 0.6 8 15
234434-M-SP
17.7
170
260 108 54 230 27 2.1 0.6 8 15
234734-M-SP
16.3
176
260 108 54 230 27 2.1 0.6 8 15
234436-M-SP
23.4
180
280 120 60 248 30 2.1 0.6 8 15
234736-M-SP
21.5
187
280 120 60 248 30 2.1 0.6 8 15
234438-M-SP
24.7
190
290 120 60 258 30 2.1 0.6 8 15
234738-M-SP
22.6
197
290 120 60 258 30 2.1 0.6 8 15
Schaeffler Group Industrial
SP 1
217
安装尺寸 基本额定载荷 极限转速 预紧力 卸载力
2)
轴向刚度
3)
d
a
h12
D
a
H12
r
a
r
a1
动载荷
C
a
静载荷
C
0a
n
G
脂
n
G
油
1)
F
v
K
aE
c
a
max. max. N N min
–1
min
–1
N N N/
m
120.5 140.5 1.5 0.3 67 000 226 000 3800 5000 685 1 956 843
120.5 140.5 1.5 0.3 67 000 226 000 3800 5000 685 1 956 843
128 150 2 0.6 74 000 250 000 3600 4800 530 1 511 775
128 150 2 0.6 74 000 250 000 3600 4800 530 1 511 775
134.5 160 2 0.6 98 000 325 000 3400 4500 695 1 983 853
134.5 160 2 0.6 98 000 325 000 3400 4500 695 1 983 853
144.5 170 2 0.6 101 000 345 000 3200 4300 960 2 736 996
144.5 170 2 0.6 101 000 345 000 3200 4300 960 2 736 996
159 188 2 0.6 128000 440 000 2800 3800 900 2 570 978
159 188 2 0.6 128000 440 000 2800 3800 900 2 570 978
169 198 2.1 0.6 132 000 470 000 2600 3600 930 2 649 1034
169 198 2.1 0.6 132 000 470 000 2600 3600 930 2 649 1034
181 211.5 2.1 0.6 142 000 520 000 2600 3600 1 320 3 764 1183
181 211.5 2.1 0.6 142 000 520 000 2600 3600 1 320 3 764 1183
192.5 226 2.1 0.6 168 000 600 000 2400 3400 1 180 3 362 1149
192.5 226 2.1 0.6 168 000 600 000 2400 3400 1 180 3 362 1149
206.5 245 2.1 0.6 207 000 740 000 2200 3200 1 847 5 270 1362
206.5 245 2.1 0.6 207 000 740 000 2200 3200 1 847 5 270 1362
221 263 2.1 0.6 235 000 840 000 2000 3000 1 660 4 733 1315
221 263 2.1 0.6 235 000 840 000 2000 3000 1 660 4 733 1315
231 273 2.1 0.6 244 000 900 000 1900 2800 2 110 6 021 1495
231 273 2.1 0.6 244 000 900 000 1900 2800 2 110 6 021 1495
218
SP 1
Schaeffler Group Industrial
推力角接触球轴承
双向
2344
,
2347
=
60°
安装尺寸
108 232
108 233
1)
最小油量润滑。
2)
卸载力是在轴向力的作用下使某一列滚珠不再承载时的力。
3)
该值在轴向力不超过
2
.
2%
基本额定动载荷
C
a
时有效。
尺寸表 （续）· 单位：mm
型号 质量 尺寸
m d D B C d
1
B
1
r r
1
d
s
n
s
⬇
kg min. min.
234440-M-SP
31.5
200
310 132 66 274 33 2.1 0.6 8 15
234740-M-SP
29.2
207
310 132 66 274 33 2.1 0.6 8 15
234444-M-SP
41.7
220
340 144 72 304 36 3 1.1 9.5 17.7
234744-M-SP
38.5
228
340 144 72 304 36 3 1.1 9.5 17.7
234448-M-SP
43.8
240
360 144 72 322 36 3 1.1 9.5 17.7
234748-M-SP
40.4
248
360 144 72 322 36 3 1.1 9.5 17.7
234452-M-SP
64.5
260
400 164 82 354 41 4 1.5 9.5 17.7
234752-M-SP
59.7
269
400 164 82 354 41 4 1.5 9.5 17.7
234456-M-SP
69
280
420 164 82 374 41 4 1.5 9.5 17.7
234756-M-SP
63.8
289
420 164 82 374 41 4 1.5 9.5 17.7
234460-M-SP
98.4
300
460 190 95 406 47.5 4 1.5 9.5 17.7
234760-M-SP
91.2
310
460 190 95 406 47.5 4 1.5 9.5 17.7
234464-M-SP
102
320
480 190 95 426 47.5 4 1.5 9.5 17.7
234764-M-SP
94.9
330
480 190 95 426 47.5 4 1.5 9.5 17.7
234468-M-SP
138
340
520 212 106 459 53 4 1.5 9.5 17.7
234768-M-SP
129
350
520 212 106 459 53 4 1.5 9.5 17.7
234472-M-SP
144
360
540 212 106 479 53 4 1.5 9.5 17.7
234772-M-SP
135
370
540 212 106 479 53 4 1.5 9.5 17.7
234476-M-SP
154
380
560 212 106 499 53 4 1.5 9.5 17.7
234776-M-SP
144
390
560 212 106 499 53 4 1.5 9.5 17.7
234480-M-SP
198
400
600 236 118 532 59 5 2 9.5 17.7
234780-M-SP
187
410
600 236 118 532 59 5 2 9.5 17.7
