前言 主轴的配置方案 我们的工作始终是为了贴近用户并使其受益。特定的应用要求和 工序的准确认知对于选择合适的轴承产品和相应地将降低系统 成本起着决定性作用。这可能源自于无可匹敌的完备的系列主轴 轴承产品。同样的，这也可能源自于 Sch aeffler Group 提供的 快速、可靠的单独和特殊应用的配置方案。 FAG 超精密轴承为机床、纺织机械、木工机械，以及对可靠性、 运转精度和高速性有极高要求的单独或组合场合制定标准。依靠 全面的产…
图3

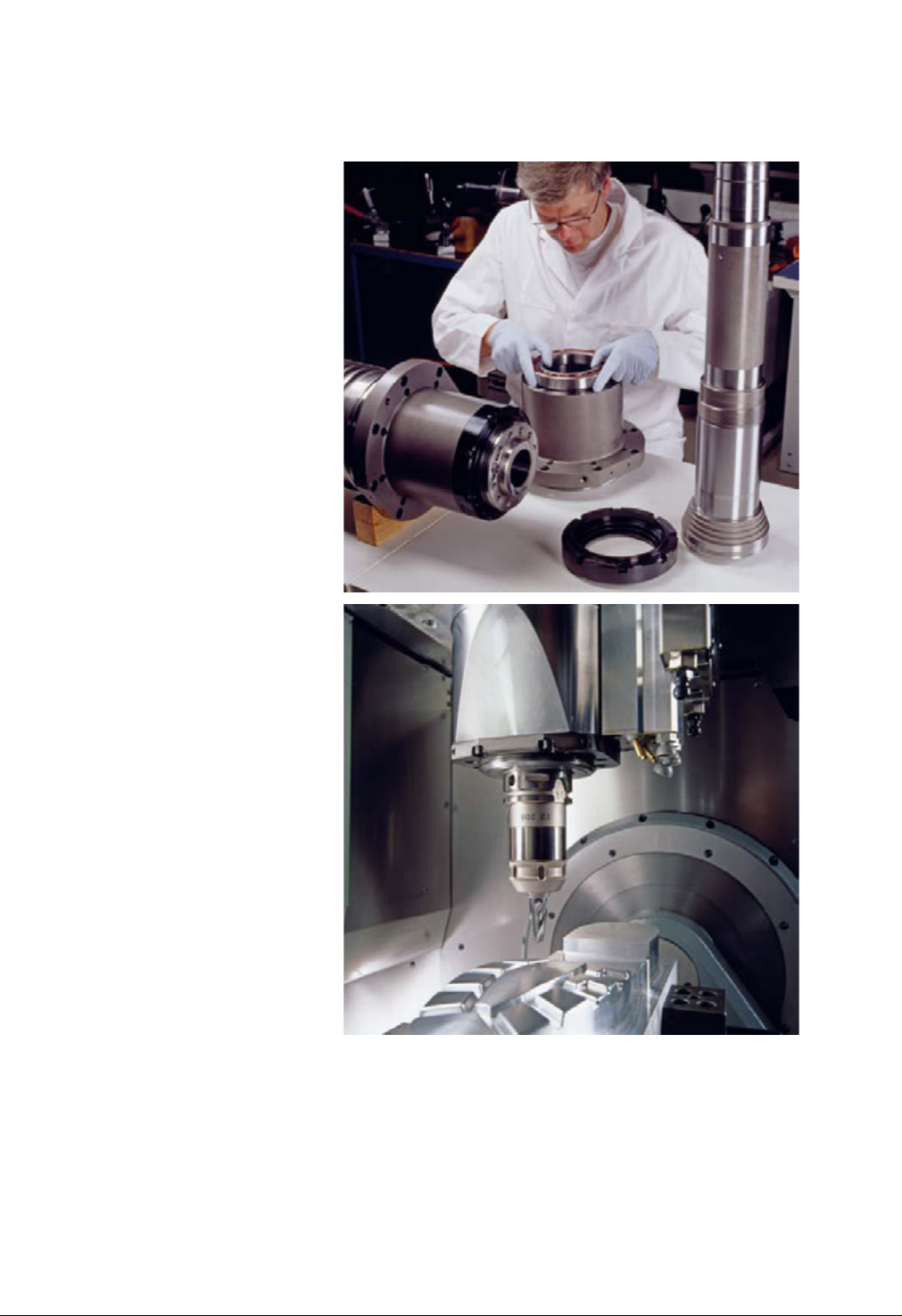

... 主轴安装
00016D39
图4
... 在实际应用中
00016D3A
前言
主轴的配置方案 我们的工作始终是为了贴近用户并使其受益。特定的应用要求和
工序的准确认知对于选择合适的轴承产品和相应地将降低系统
成本起着决定性作用。这可能源自于无可匹敌的完备的系列主轴
轴承产品。同样的，这也可能源自于
Schaeffler Group
提供的
快速、可靠的单独和特殊应用的配置方案。
FAG
超精密轴承为机床、纺织机械、木工机械，以及对可靠性、
运转精度和高速性有极高要求的单独或组合场合制定标准。依靠
全面的产品范围，使得所有轴承布置和轴承应用能够实现最佳的
设计。
技术上和经济上的领先地位
Schaeffler Group
研发设施的改进以及与客户的密切合作，使得对
现有产品的持续改进和新产品的稳定开发得以实现。
FAG
超精密
轴承一直以来都包含了技术性与经济性两个方面的结合。这一点
清楚地体现在对轴承布置系统的计算、仿真和设计，以及销售、
安装和服务等各个方面。
Schaeffler Group Industrial
提供可靠的轴承计算和仿真工具，
这是可以单独购买的，也可以作为技术服务的一部分；还能提供
全面系统的培训和技术咨询。
FAG
精度等级
P4S
轴承的精度基本涵盖于
DIN
，
ISO
和
ABEC
这些精度等级中。
但是，这些对于
FAG
超精密轴承是不够的。对于必须达到
P4
或
者更高精度的场合，其所具有的性能并不包含在这些标准中。
就非常重要的性能而言，
FAG
超精密轴承符合
P2
等级。这同样
适合于按照
FAG P4S
等级生产的
FAG
轴承的运转精度和平行度。
因此非常高精度的轴承布置可以使用
FAG
超精密轴承标准。
合适的材料
FAG
超精密轴承由高性能材料制造而成。通过特殊的热处理来
获得高的材料疲劳寿命和抗磨损性，这样，通常情况下轴承可
在无限寿命下运转。
材料
Cronidur 30
所具有的特殊作用，使得主轴轴承能够成为
X-life
超长寿命轴承。凭借其特有的抗弯曲强度和抗腐蚀性能，
它可以大幅度地延长轴承使用寿命，提高许用的疲劳强度接触
应力和转速，以及显著地提高润滑剂的使用寿命。
对于主轴轴承而言，由钢质轴承套圈和陶瓷滚动体组成的混合
轴承，已经成为一种标准产品。陶瓷滚动体同样用于圆柱滚子
轴承中。
混合轴承 所采用的陶瓷材料是氮化硅
Si
3
N
4
，它能充分发挥典型的陶瓷
特性。
与钢质滚动体相比，陶瓷滚动体具有更多的优势：
■ 钢与陶瓷之间具有卓越的摩擦性能。大大降低了混合轴承中
材料和润滑剂的应力。
■ 其低密度减小了滚动体的离心力，从而提高了轴承的运动
性能。
■ 陶瓷滚动体较低的热膨胀系数。在工作过程中，温度变化对
轴承预载变化的影响较小。
这些因素大幅度地延长了轴承的运转寿命。因此，陶瓷轴承现在
同样广泛的用于低转速的情况。
最佳的润滑 在整个轴承系统中，润滑起着非常重要的作用。使用脂润滑还是
油润滑对系统成本有着很大的影响。
Schaeffler Group
的目标是即使在最大转速下也允许并优先选择
脂润滑。润滑剂在使用前必须经过严格的验证程序。
针对具体应用要求的计算和适用性测试，如高速旋转主轴的温度
性能和磨合性能，在整个过程中非常重要。
这个复杂过程的结果是待验证润滑剂的技术参数得到验证，使其
准确的适合性通过连续检测得到保证。
