FAG超精密轴承.pdf - 第204页
推力角接触球轴承 双向
Schaeffler Group Industrial
SP 1
201
轴向位移 安装尺寸
000155E3
00016CA7
轴向位移
2)
安装尺寸 基本额定载荷 极限转速 径向刚度
s d
a
h12
D
a
H12
r
a1
动载荷
C
r
静载荷
C
0r
n
G
脂
n
G
油
3)
c
r
max. N N min
–1
min
–1
N/
m
5.4 289 334 2.1 750000 1700000 2000 2600 7 080
6.6 300 372 4 1060000 2000000 1 900 2400 5 680
5.4 309 354 2.1 765000 1800000 1900 2400 7 480
6.9 320 392 4 1080000 2080000 1 800 2200 5 890
6.3 336 389 3 1040000 2400000 1 700 2000 8 280
7.5 346 427 4 1270000 2400000 1 600 1900 5 930
6.3 356 409 3 1060000 2550000 1 600 1900 8 750
8 366 447 4 1320000 2600000 1 600 1900 6 440
6.3 376 429 3 1100000 2650000 1 500 1800 9 230
8.8 393 483 5 1630000 3250000 1 400 1700 7 170
6.3 396 449 3 1140000 2800000 1 500 1800 9 700
8.8 413 503 5 1660000 3350000 1 400 1700 7 430
7.2 423 482 4 1430000 3600000 1 400 1700 10 970
9.1 433 523 5 1700000 3450000 1 300 1600 7 690
7.2 443 502 4 1500000 3800000 1 300 1600 11 540
9.5 459 560 5 2160000 4500000 1 200 1500 8 660
7.2 463 522 4 1530000 4000000 1 300 1600 12 120
10 479 580 5 2120000 4500000 1 200 1500 8 660
6.8 487 558 4 2040000 5200000 1 200 1500 12 690
10.2 501 609 6 2450000 5100000 1 100 1400 9 240
6.8 507 578 4 2120000 5500000 1 100 1400 13 390
10.9 524 636 6 2600000 5400000 1 100 1400 9 430
7.2 531 606 5 2360000 6100000 1 100 1400 14 110
11.2 544 656 6 2700000 5850000 1 000 1300 10 060
7.2 551 626 5 2320000 6100000 1 000 1300 14 110
11.7 564 677 6 2650000 5850000 1 000 1300 10 060
推力角接触球轴承
双向
Schaeffler Group Industrial
SP 1
203
页

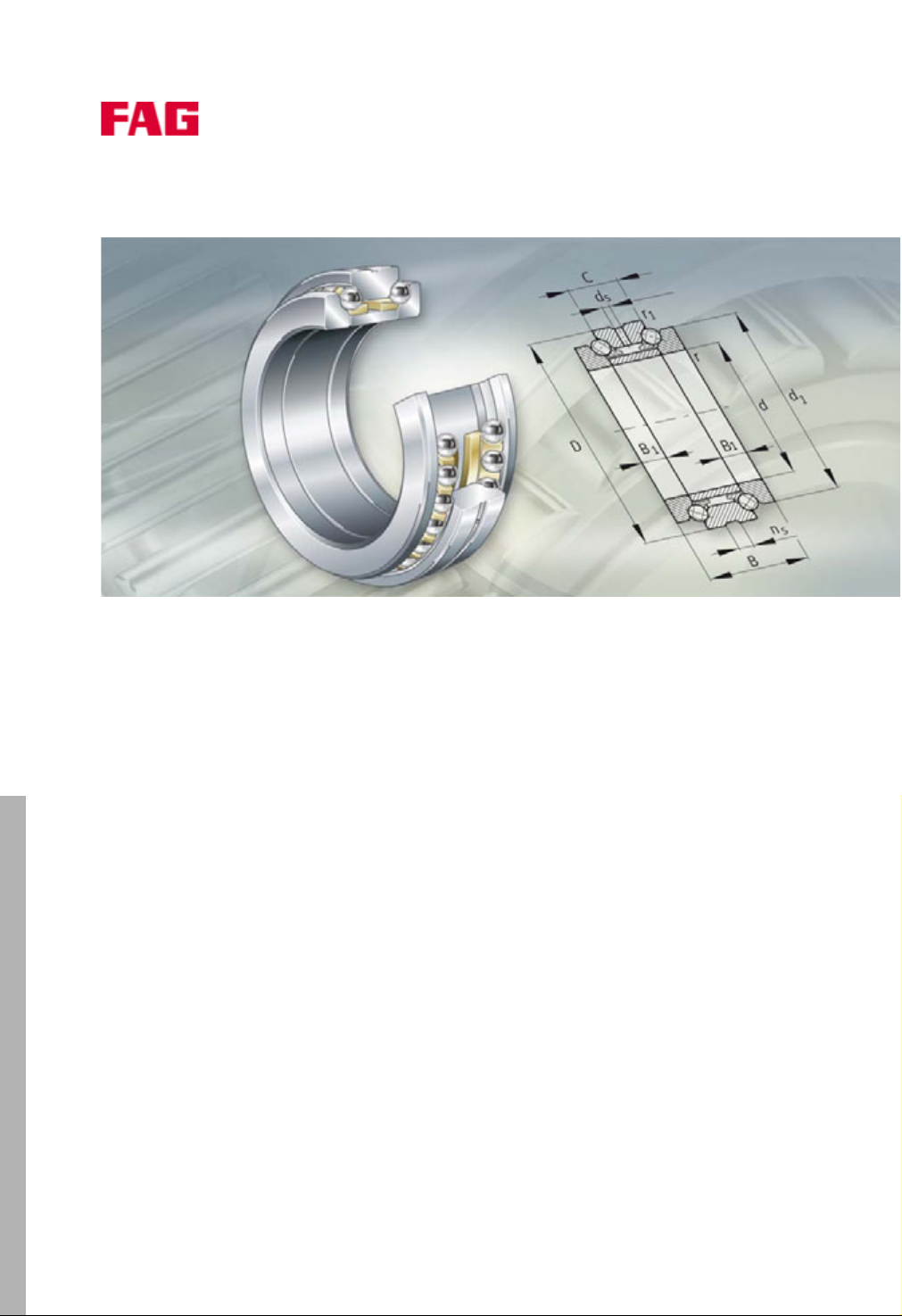

推力角接触球轴承
产品概览 推力角接触球轴承.................................................................
204
特性 设计 ......................................................................................
205
密封 ......................................................................................
206
润滑 ......................................................................................
206
工作温度...............................................................................
206
保持架...................................................................................
206
轴承型号...............................................................................
207
轴承标识...............................................................................
207
设计与安全指南 承载能力和工作寿命.............................................................
208
轴承当量静载荷 ....................................................................
208
静载荷安全系数 ....................................................................
208
转速 ......................................................................................
208
预载 ......................................................................................
208
轴承布置设计........................................................................
209
精度 公差 ......................................................................................
211
尺寸表 推力角接触球轴承，双向......................................................
214
