48 SP 1 Schaeffler Group Industrial 轴承布置设计和实例 轴承布置比较 以下数据用于设计指导，是假设主轴参数： ■ 轴径 d = 70 mm ■ 轴承间距 L = 3·d ■ 悬臂长 A = L / 2 。 轴承布置比较 轴承布置 典型应用 速度 系统刚性 承载能力 温度 前 后 % % % 负载 轴向 径向 轴向 径向 工作温度 敏感性 == == 万能机床 50 100 100 60 100 +…
Schaeffler Group Industrial
SP 1
47
用 BEARINX
®
进行主轴计算 用 BEARINX
®
进行主轴计算可以提供，
图
3
和
图
4
：
■ 针对某一特定转速推荐安装配合
■ 对轴承的接触应力和动态性能参数的计算
■ 用于振动分析的轴承转动频率
■ 考虑所有相关影响因素下轴承布置在工作点处刚度的计算
■ 轴的反应诸如变形和倾斜
■ 临界转速和固有形状图表
■ 根据
DIN ISO 281
附录
4
计算疲劳寿命
■ 如有需要可提供更多的信息。
图3
轴的变形
00016E8C
图4
主轴上载荷分布的计算
00016E8E
48
SP 1
Schaeffler Group Industrial
轴承布置设计和实例
轴承布置比较 以下数据用于设计指导，是假设主轴参数：
■ 轴径
d
=
70 mm
■ 轴承间距
L
=
3·d
■ 悬臂长
A
=
L
/
2
。
轴承布置比较
轴承布置 典型应用 速度 系统刚性 承载能力 温度
前 后
% % %
负载
轴向 径向 轴向 径向 工作温度 敏感性
== == 万能机床
50 100 100 60 100
+ +
== 磨床
72 65 100 75 50
++ ++
== 车床
65 44 86 75 47
+ ++
车床，磨床
65 44 84 75 44
++ +
= 木工机械，电主轴
75 32 79 35 42
+++ +++
钻床，电主轴
75 32 77 35 40
+++ +++
铣床，钻床
85 30 62 35 22
+++++ +++++++
铣床，钻床，万能机床
80 61 95 75 44
++++ ++++++
铣床，钻床，万能机床
75 76 98 100 46
+++ +++++
艐 电主轴
100 23 60 30 27
+++++++ +++++++
艐 电主轴
100 46 92 60 52
++++++ ++++++
艐 艐 电主轴
100 25 89 25 60
++++++ +++++++
艐 = 电主轴
80 23 82 30 46
++++++ ++++
艐 艐 电主轴
100 46 93 50 65
++++++ +++++
艐 艐 电主轴
100 48 98 48 65
++++ +++++
100
最适合
+不好
+++++++ 很好
主轴轴承
= 单列圆柱滚子轴承
== 双列圆柱滚子轴承
双向推力角接触球轴承
艐 弹簧
Schaeffler Group Industrial
SP 1
49

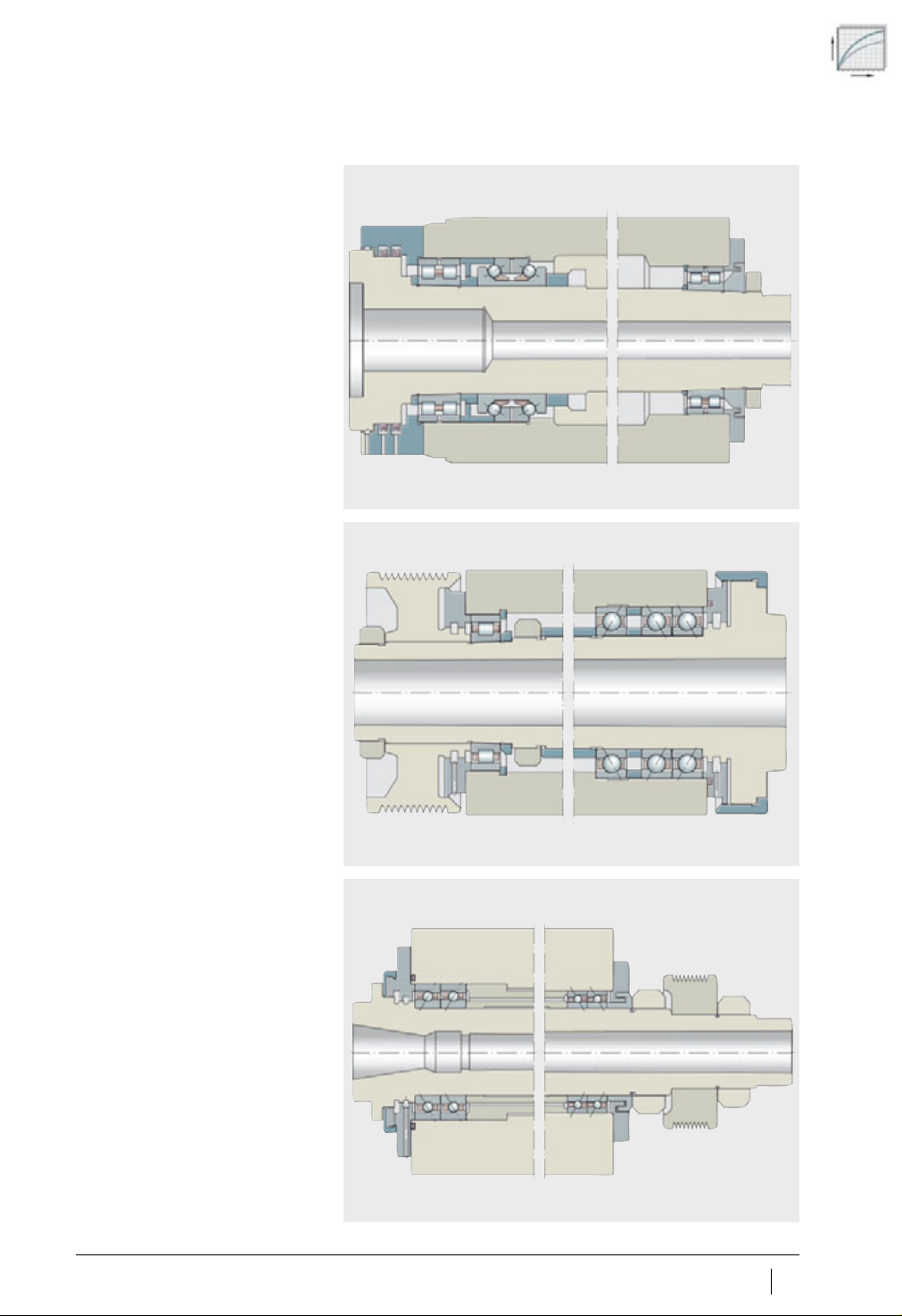

轴承布置实例
加工中心
图5
重载铣床主轴
00016C38
图6
车床
00016C39
加工中心
图7
高速铣床主轴
00016C3A
