(14) 更改编辑密码
可以更改用户密码。
(15)重新登陆
切换登陆用户。
3.6.2.8 [关于] 功能
有关公司和产品的相关介绍。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
102
of
199

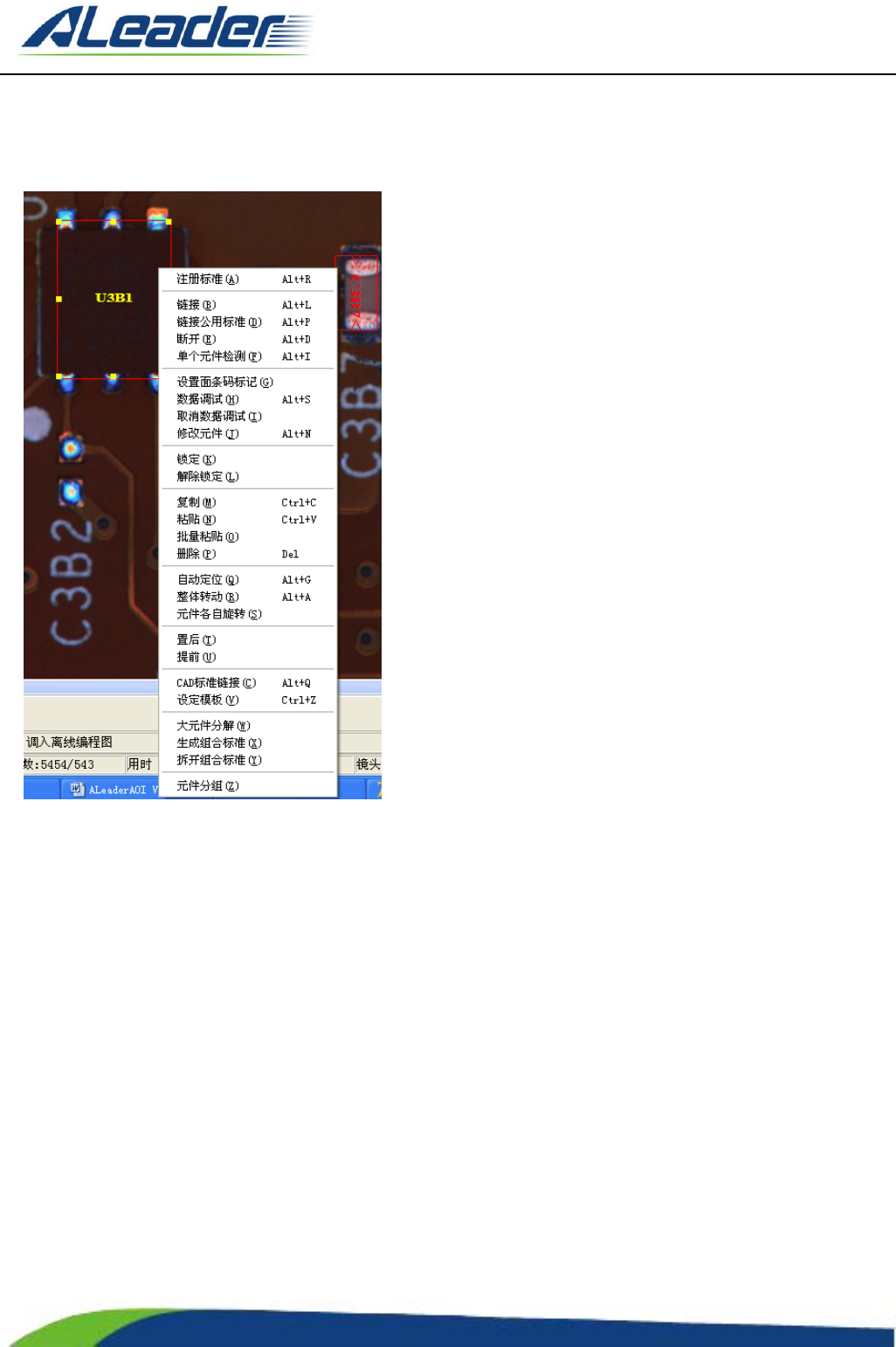

3.6.2.9 元件框右键菜单下功能
(1) 注册标准
新注册一个元件标准。可以使用快捷键（Alt+R）。
(2)链接：
将元件链接到元件库对应元件标准下；
(3)链接公用标准：
将元件连接到公用元件标准库中的对应标准下；
(4)断开
断开当前所选元件连接的元件标准，使当前选中的元件处于未注册状态；
(5)单个元件检测
检测当前选中的元件；
(6)设置面条码标记：
用于将当前元件设置或取消面条码, 面条码的作用是: 要于一个面有多个条码的情况, 可以通过设定一个条码
为面条码, 查询时可以通过面条码找出其他条码;
(7)数据调试：
标识该元件可进行数据调试, 即: 模式设置中选择按数据调试; 可以使用快捷键（Alt+S）。
(8)取消数据调试：
取消该元件的数据调试标识
(9)修改元件：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
103
of
199
可以修改当前元件的名称和位置信息，还可以选择块编号（选择元件分在哪一块板）。可以使用快捷键（Alt+N）。
(10)锁定：锁定元件注册标准框的位置
(11)取消锁定：取消元件注册标准框位置的锁定
(12)复制:复制当前选中的元件标准
(13) 粘贴:粘贴已复制的元件标准
(14 )批量粘贴：批量粘贴已复制的元件标准
(15 )删除：删除已选中的元件标准
(16) 自动定位
使元件自动定位。可以使用快捷键（Alt+G）。
(17) 整体转动
调整元件角度，所有选定元件绕同一个点旋转, 可以使用快捷键（Alt+A）。
(18) 元件各自旋转
调整元件角度，所有选定元件分别绕其自动的中心点旋转。
(19) 置后：
将选定框置于其他框的后面;
(20 ) 提前:
将选定框置于其他框的前面;
(21 ) CAD 标准链接：
在有 CAD 数据导入时，打开 CAD 标准链接，找到该元件。
(22) 设定模板
将当前元件设置为模板。
(23)大元件分解
将大元件注册框分解为需要的数量，此分解出来的元件注册框与原注册框使用统一料号，注册后将默认为大
元件的一部分；
(24)生成组合标准
将几个注册框组合为一个标准，此标准将包含所有的组合部分，主要用于大元件注册；
(25)拆开组合标准
将已组合的组合标准拆分为单个标准；
(26) 元件分组
在当前程序相同位号存在不同料号的元件时，我们可以在注册一个标准，并将之前的标准和新标准分为一组，即
可完成“元件分组”；检测中如任一标准通过则通过检测，即我们生产中常用的”代用料”。
