反转，传送带停止是用来查看机器轨道运行状态和夹板是否正常的。
报警灯与蜂鸣器是用来查看机器报警功能的。
扫描枪测试:
选择“测试”页面，点击红色区域内的“设置”按钮设置 条码解码器的数量，
在蓝色区域内“扫描枪 1COM”选择 条码解码器 对应的 COM3（Attention：COM1 COM4 is used by other
system），“波特率”为条码枪的波特率（解码频率），“数据位数”为数据位数，“校验位”默认设置为 n，“停止
位”停止位默认为 1；
“打开扫描枪字符”默认为“T”；“关闭扫描枪字符”默认为“P”;如有需要，请自行修改；其后的“回车符号”
与“换行符号”勾选后，将自动在命令输入后自动添加对应的指令；
“扫描前清除未读取条码”选择后，将在下次扫描前自动清除上次扫描的条码内容；
“未扫描到条码是报警”选择后，将在未读取到条码时，软件报警；
“条码枪扫描一个条码后自动关闭，需要再次打开”选择后，将只读取一次条码，然后条码枪关闭，关闭后
需要手动打开，正常使用时，请不要选择此项；
条码枪连接好后，请根据需要对以上内容进行设置，然后点击绿色区域的“连接”按钮，此时软件将连接条
码枪，接着点击“打开扫描枪”按钮将打开条码枪，如设置正常，条码枪的扫描灯将开始工作；如需要关闭条码
枪，请点击“停止扫描枪”按钮关闭扫描枪的扫描灯，然后点击“断开”按钮断开连接;
“接收”按钮可以在条码枪打开时，接收条码枪的数据显示在绿色区域下的空白处
“发送”按钮可以将按钮前空白处的指令发送给条码枪；
扫面枪端口设置处“COM3“端口为使用端口，波特率应为”115200“
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
173
of

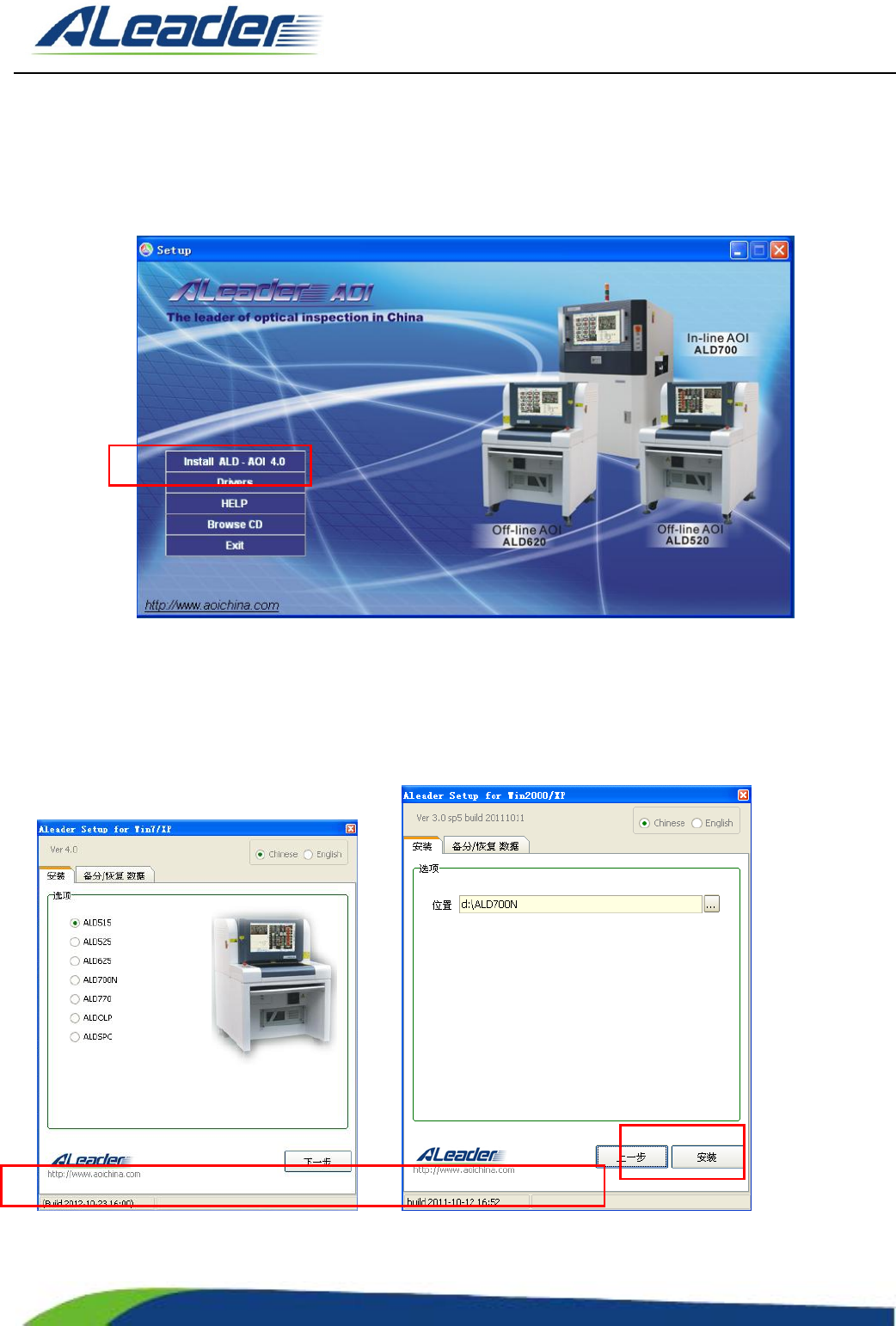

第七章. 软件安装
设备 AOI700 设备软件安装操作步骤如下：
7.1 将软件光盘放入光驱，读取到光盘数据会自动弹出：
7.2 选择 Install Ver 4.0 进入安装界面
选择“Install ALD-AOI 4.0”进入安装界面
7.3 选择对应机型进行软件安装
选择对应设备型号，选择下一步。
光盘文件建立日期，与软件版本有关。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
174
of

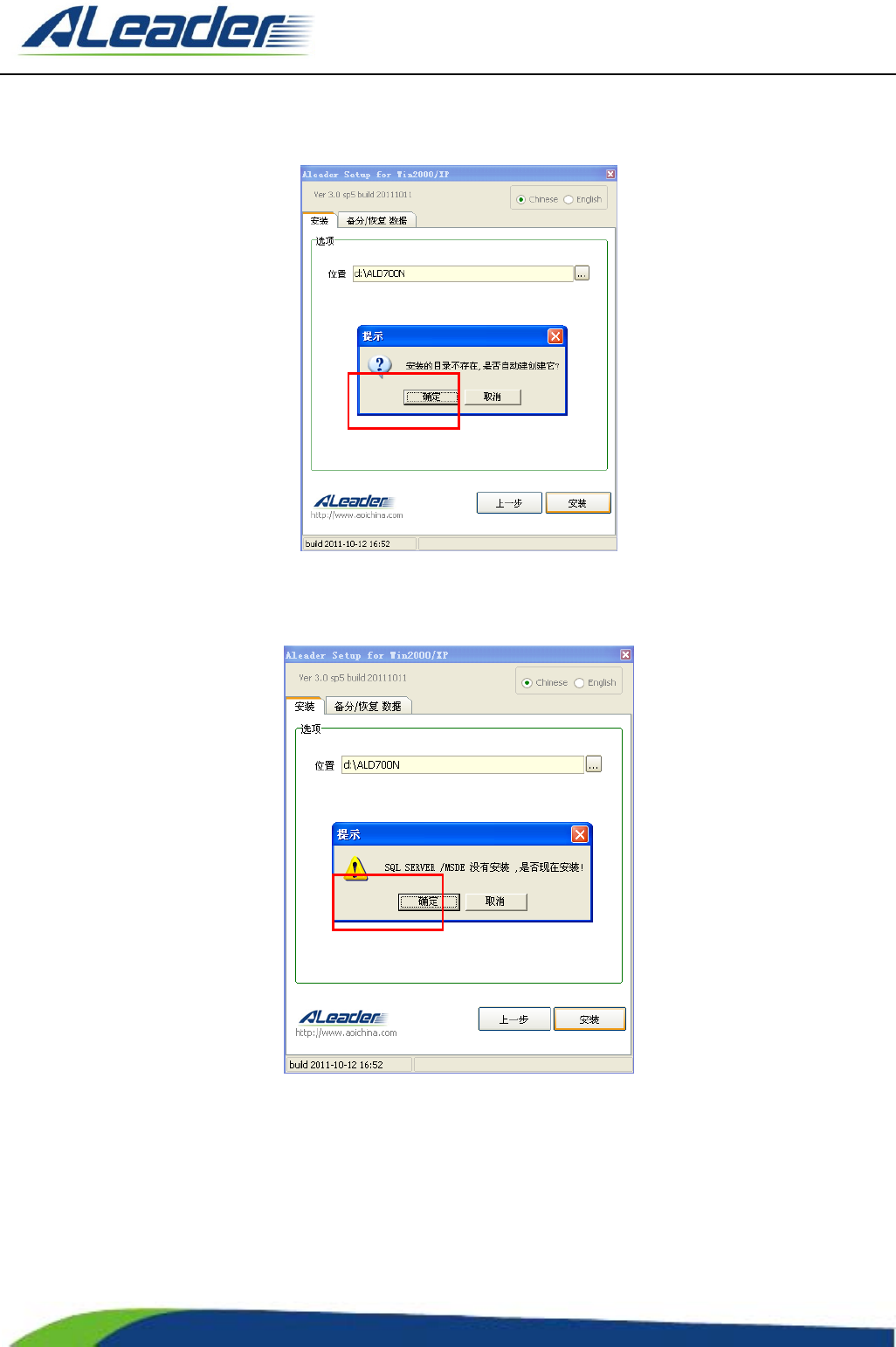

7.4 选择安装路径（默认 D:\ALD700N），选择安装：
自动创建目录（如果有无此提示），选择确定，安装继续。
7.5 下图安装 SQL Server/MSDE 数据库
选择确定继续；
