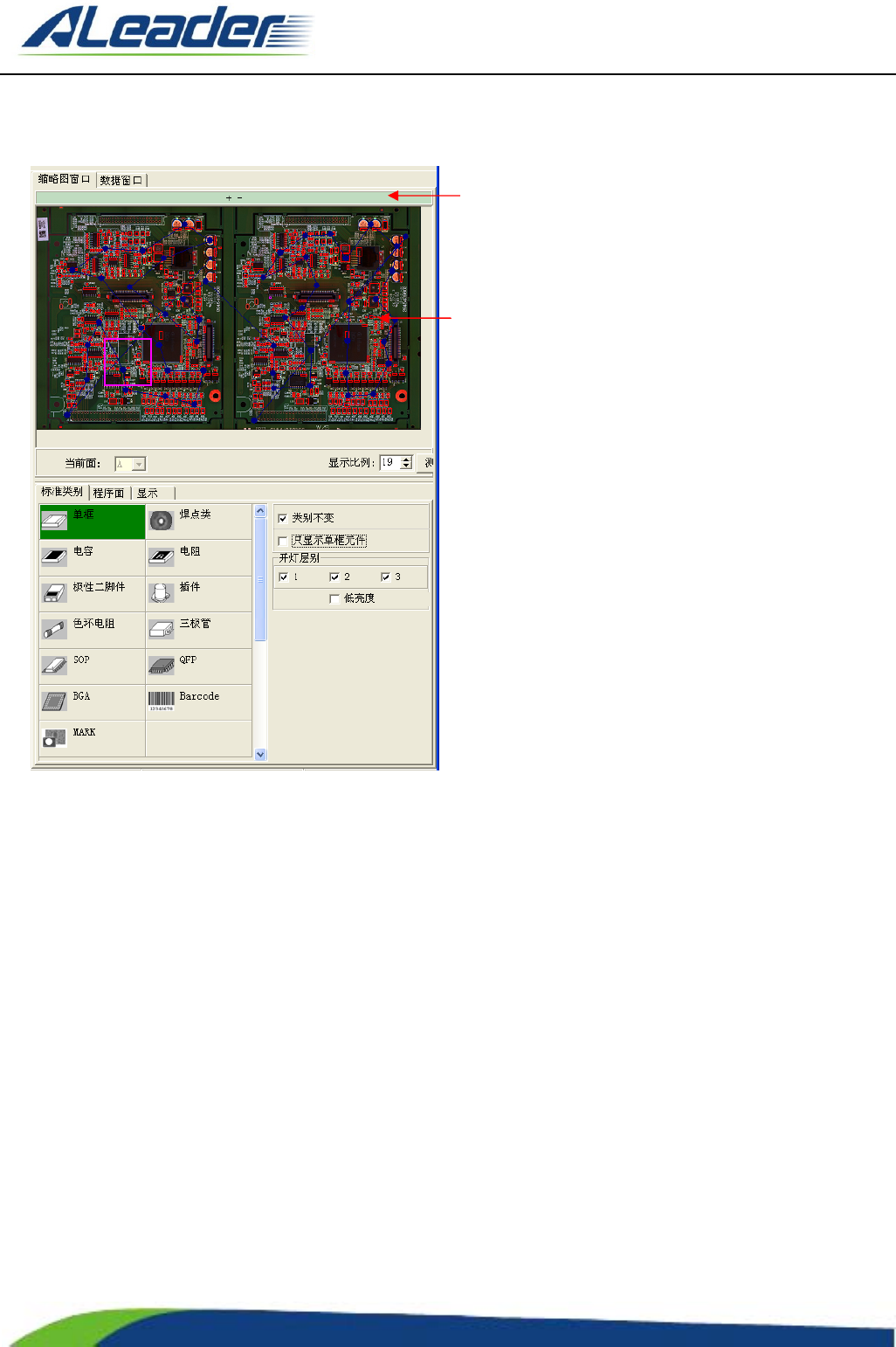

3.6.2.11 缩略图窗口之[标准模板]
1. 当前面: 指当前缩略图显示的程序面;
2. 显示比例: 指当前缩略图相对原始尺寸的比例;
3. 测试结果: 用于打开调试窗口;
4. 类别不变: 如果勾选, 指注册时标准的类别按元件类别确定, 如果不勾选, 指注册时以当前选定的类别为
准;
5. 只显示单框元件：如勾选则只显示单框制作的元件标准；
6. 开灯层别：在需要时手动调节当前开灯方式，以达到更好的检测效果；（注：此开灯效果只在注册元件时生
效，如元件注册完成，将无效果）
将缩略图窗口放
大到全屏
PCB 板缩略图
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
106
of
199

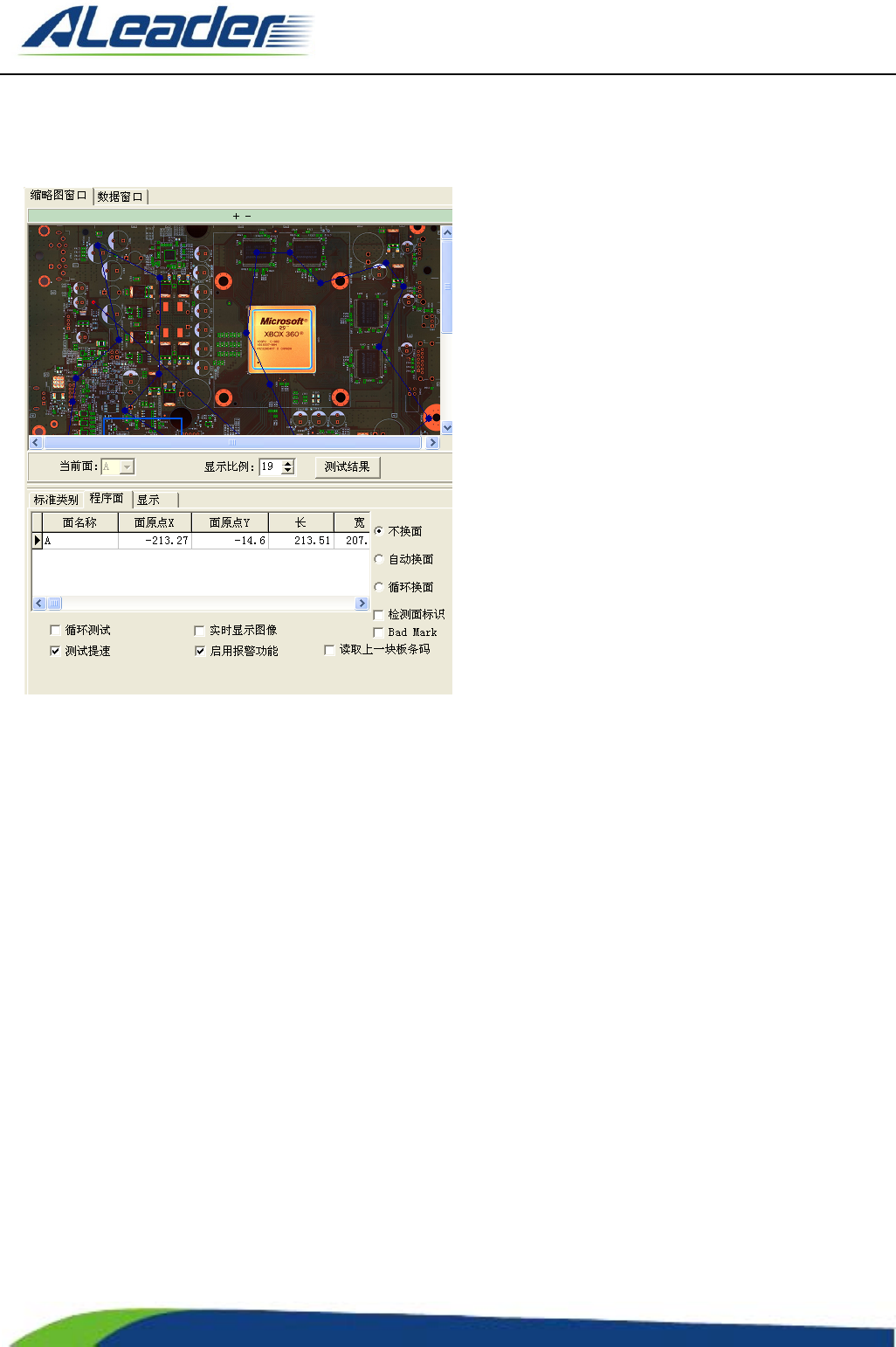

3.6.2.12 缩略图窗口之[程序面]
(1) 不换面: 只测当前面，不换面;
(2) 自动换面: 按照面标识换面, 即先验证面标识, 哪个面标识通过验证则测试哪个面;此功能需要合并程序或
者制作双面程序
(3) 循环换面: 按规律依次换面;
(4) 检测面标识: 是否对面标识进行检测;
(5) 循环测试: 对当前 PCB 板进行循环测试;
(6) 实时显示图像: 相机不停地拍摄图像并显示在 FOV 窗口中;
(7) 测试提速: 加快测试速度, 勾选可提高测试速度, 但可能增多误判;
(8) 启用报警功能: 是否启用报警功能;
(9) Bad Mark：坏块显示.
(10)读取上一块板条码：如当前 PCB 无法读取到条码时，自动使用上一块 PCB 的条码（注：上一块 PCB 必须
能读取到条码）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
107
of
199

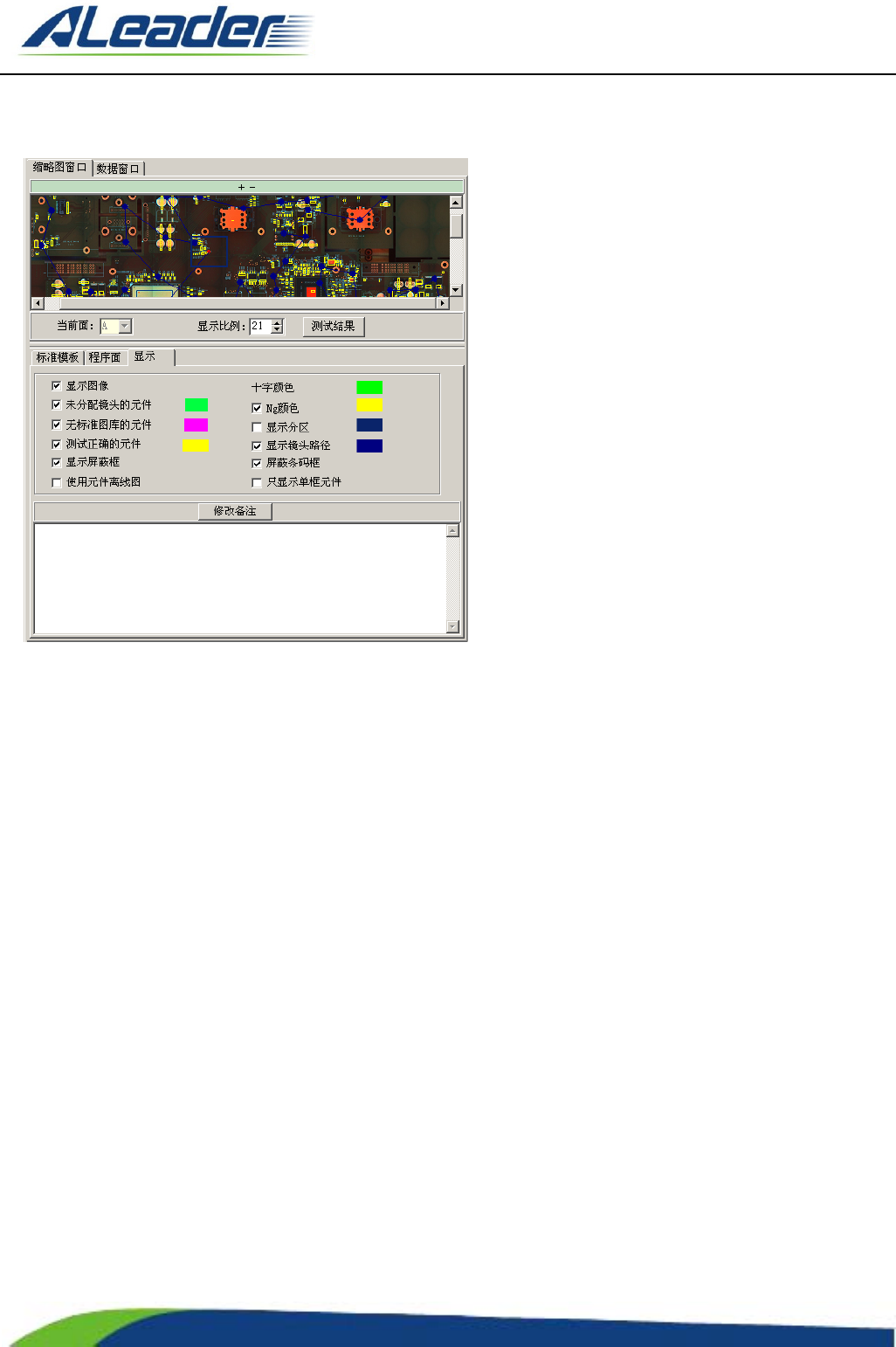

3.6.2.13 缩略图窗口之[显示]
1. 显示图像: 显示缩略图像, 有时为了使其他框看得清楚, 可不勾选此项;
2. 未分配镜头的元件: 是否显示未分配镜头的元件, 双击色块可设定显示颜色;
3. 无标准图库的元件: 是否显示无标准图库的元件, 双击色块可设定显示颜色;
4. 测试正确的元件: 是否显示测试正确的元件, 双击色块可设定显示颜色;
5. 显示屏蔽框: 是否显示显示屏蔽框;
6. 使用元件离线图: 是否使用元件离线图, 如果有手工加入镜头图到离线图中才有效;
7. 十字颜色: 双击色块可设定显示颜色;
8. Ng 颜色: 是否显示 Ng 的元件, 双击色块可设定显示颜色;
9. 显示分区: 是否显示分区, 双击色块可设定显示颜色;
10. 显示镜头路径: 是否显示镜头路径, 双击色块可设定显示颜色;
11. 屏蔽条码框: 是否屏蔽条码框;
12. 只显示单框元件: 是否只显示单框元件, 主要用于波峰焊程序, 因为波峰焊程序的连锡大量使用单框, 且
易于其他元件框重叠, 为了方便选择而设立此选项;
