删除: 删除选定的 Mark 块;
保存: 将当前设定进行保存;

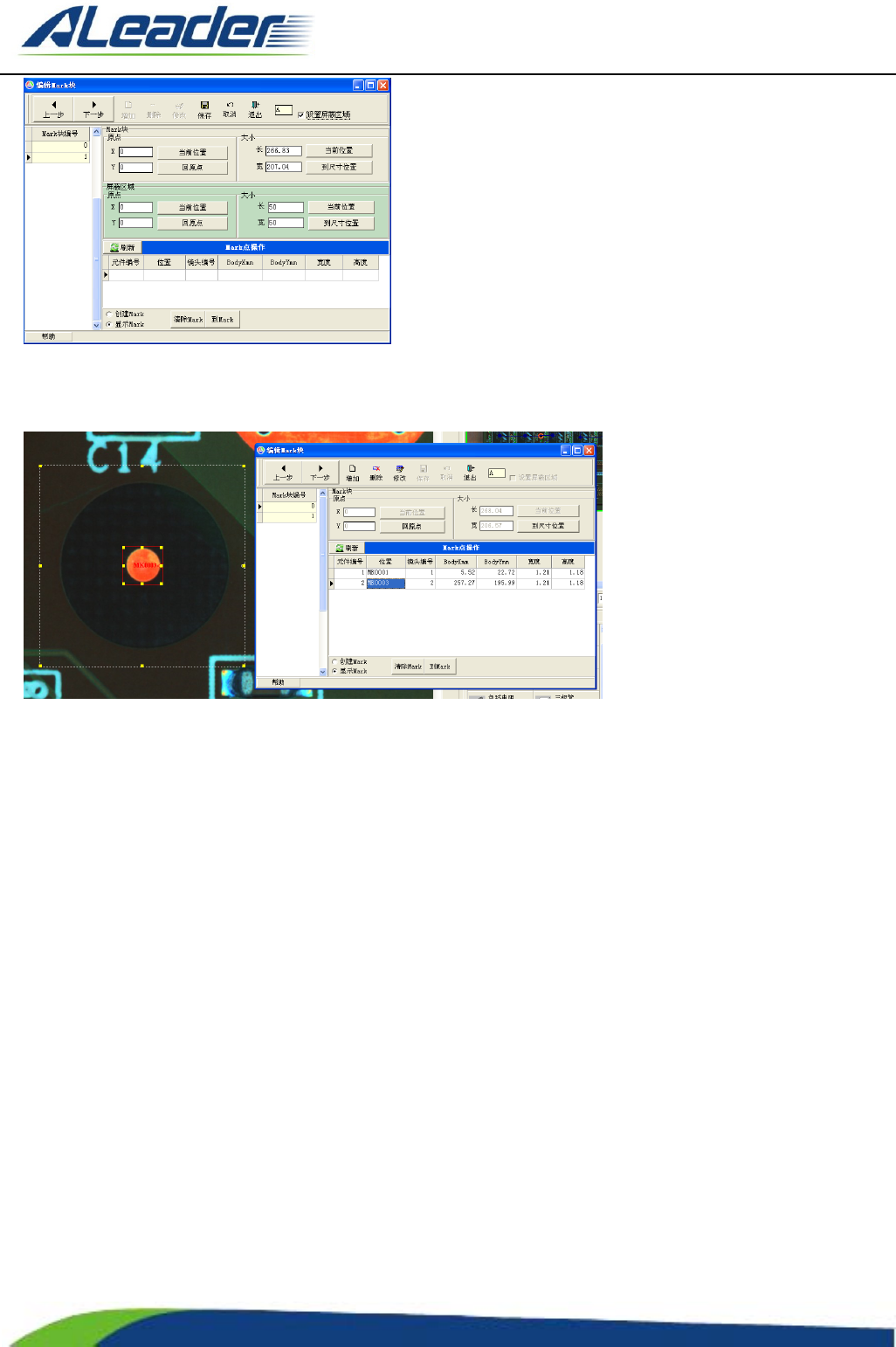

到 Mark: 如下图, 定位到当前 Mark 点位置;
(8) Mark 较正
根据设定的 Mark 对当前的 PCB 板进行 Mark 校正, Mark 较正的作用是校正 PCB 板放置的角度与 PCB 的线性
变形;
(9)无 Mark 校正模式
勾选此项，将会关闭 Mark 校正，此时元件的坐标将会有一定变化(请谨慎使用)。
(10) 块设置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
88
of

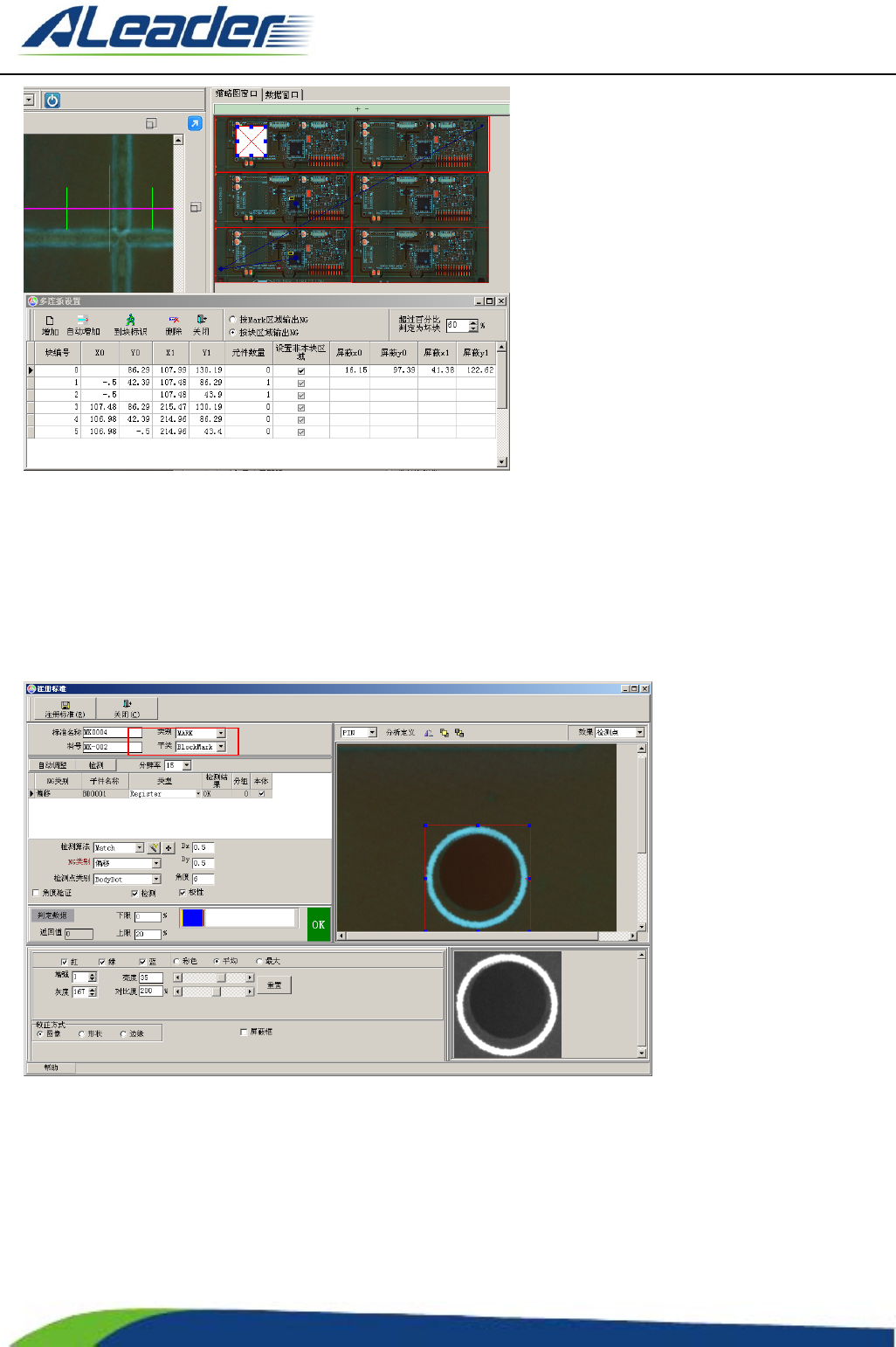

点击此菜单会弹出如上图窗口[多连板设置], 使用方法如下:
[增加]: 增加一个块, 点此按钮会在缩略图窗口增加一个框, 可以通过拖动改变框的大小与位置, 从而确定块
的大小与位置, 如果有不规则的块, 还可以通过[设置非本块区域]来剔除不属于本块的区域;
[自动增加]: 如果程序定义的多 Mark 区域, 可以使用此功能将各 Mark 区自动定义的块;
[到块标识]: 如果定义了块标识, 可点击此按钮让镜头自动定位到块标识, 块标识的制作方法如下
i. 选定一个需要作块标识的位置画 Mark 类型的框, 然后用 Alt+R 进行注册窗口, 将子类设定 BlockMark
ii. 块标识的作用是: 当块标测试通不过时, 该块就被判为 BadMark 块, 从而自动跳过不测;
[删除]: 删除当前块;
[关闭]: 关闭块设置窗口
按 Mark 区域输出 NG, 按块区域输出 NG: 确定输出 NG 的分区方式;
超过百分比判定为坏块: 当本块内的 NG 元件数百分比超过所设定范围时, 该块会被自动跳过;
(11) 镜头优化
为注册好的元件的测试分配镜头与优化路径, 执行的功能有两个, 一是用尽可能少的镜头包含所有的元件, 二
是为所有镜头优化一条 XY 平台移动尽可能短的路径;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
89
of
(12) 编辑镜头
增加镜头: 在 FOV 当前位置增加一个镜头;
设置手工镜头: 将当前选定的镜头设为手工镜头(或取消手工镜头);
到镜头中心: 将镜头移动到选定镜头的中心;
到镜头内标识位置: 将镜头移动到选定镜头的标识中心位置;
删除: 删除当前选定的镜头;
(13) 清空元件
清空当前程序内（除 MARK 外）所有元件, 注意此功能风险较大, 慎用;
(14) 显示元件
此项功能为勾选功能, 勾选则表示在 FOV 中显示元件, 否则不显示;
(15) 只显示本体框
勾选此功能, 已做好标准的元件, 只显示本体框, 而不显示搜索框;
(16)编辑标准图库
(16.1) 工具条
[替换标准]
需要替换标准时, 先选定原标准, 在标准准列表区双击要被替换的标准, 设定好原标准;
再选定替换为, 在标准准列表区双击要替换的标准, 设定好新标准; 最后点击[替换], 完成标准的替换; 其
作用是: 将链接在原标准的元件, 链接到新标准上来.
[清理]
