④ 打开机器测试软件，反复使工作台升降 4-5 次。
图 3-25 往注射器注入油脂 图 3-26 往螺杆注入油脂
6.2.4 灯光灰度值的校正
校正步骤：
① 调整 PCB 夹紧治具，固定好标准色卡（随机附件），如图 3-27 所示。移动平台，
使摄像机的拍摄范围全部为亮色卡图像。
图3-27 标准色卡
② 以管理员模式点击菜单：〔系统设置〕→〔光源亮度检测〕，进入亮度检测窗口，
点击(进入调整模式)，如图3-28所示。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
146
of

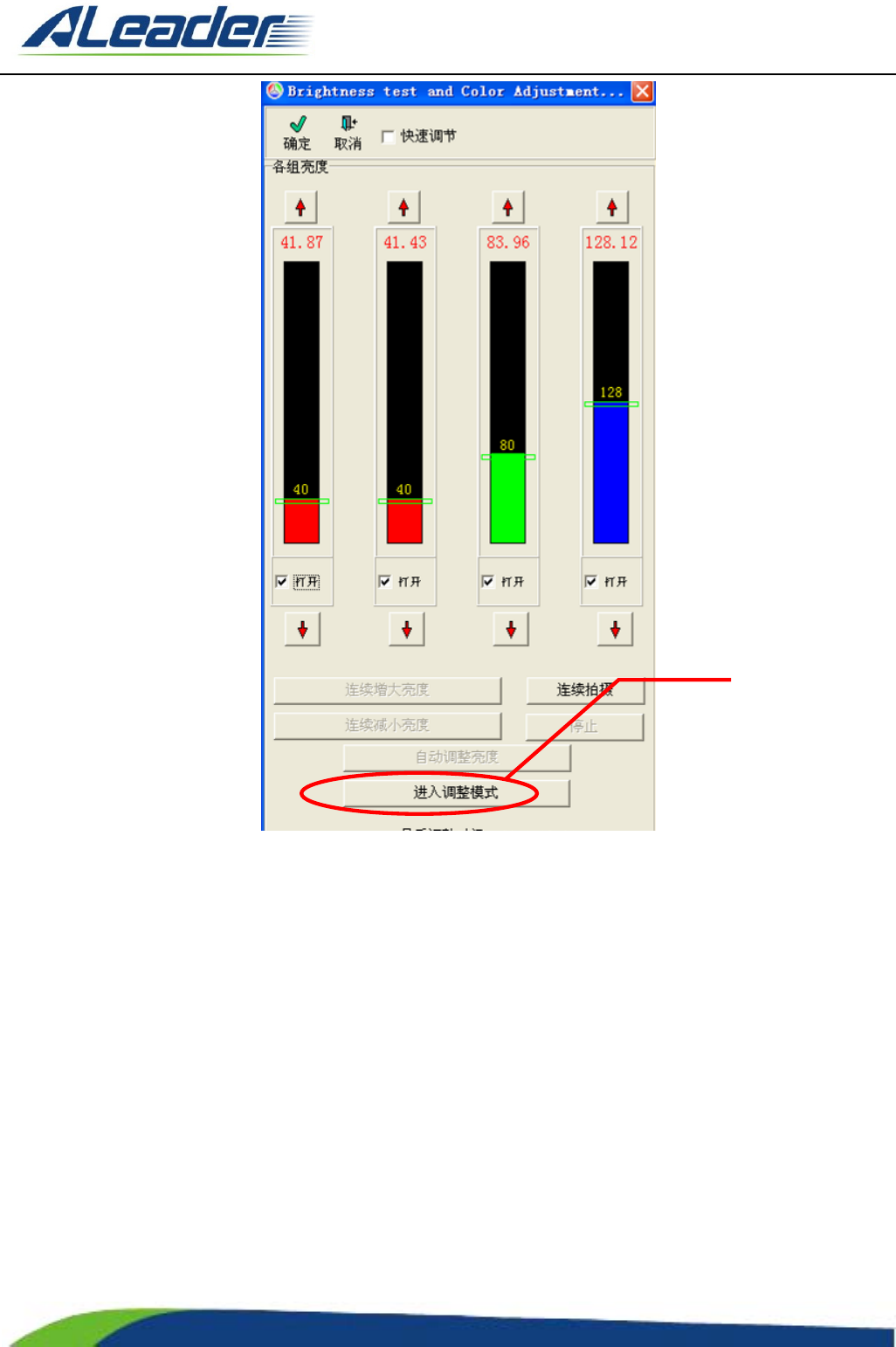

图3-28 光源亮度检测以色彩校正窗口

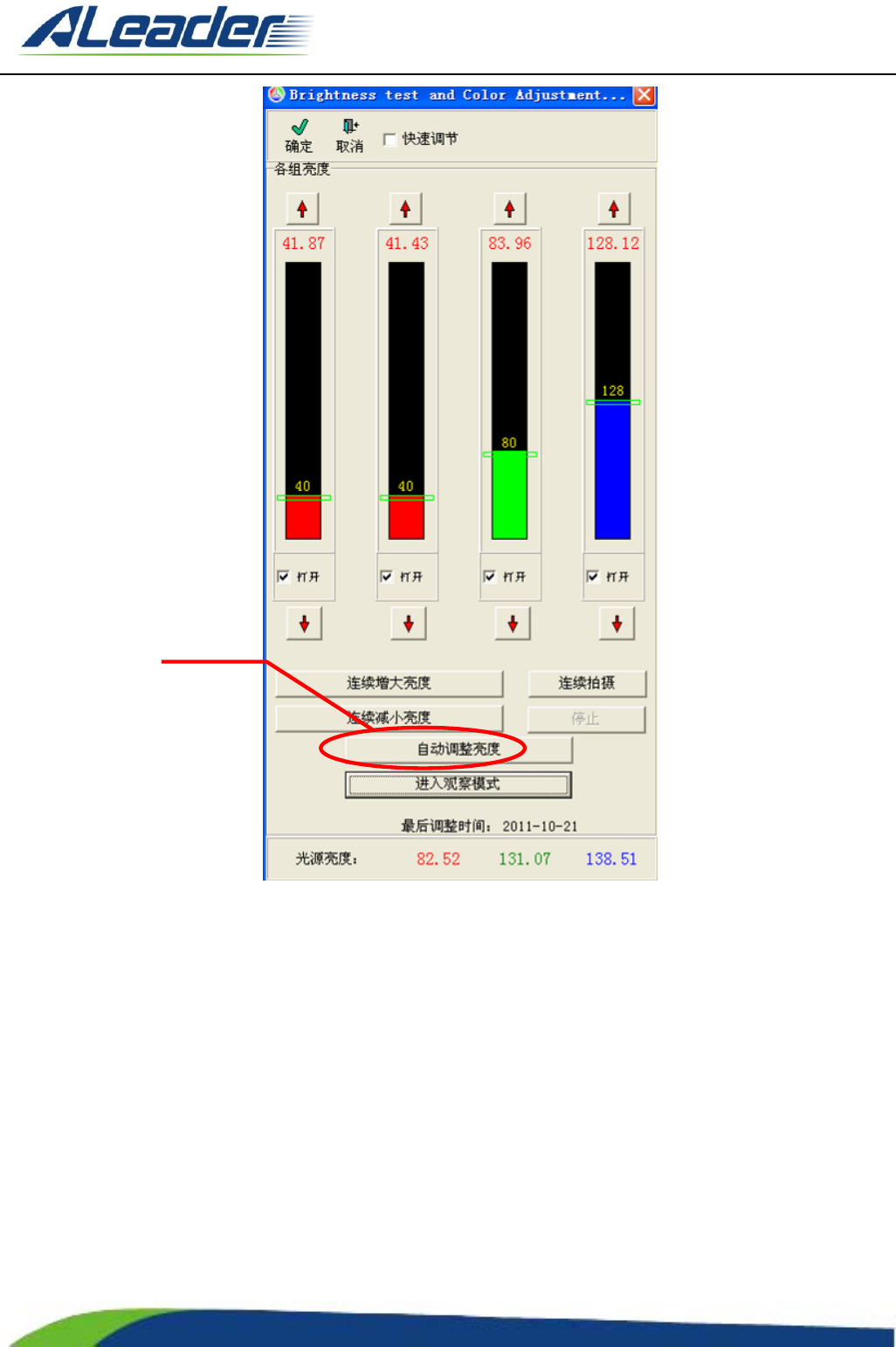

③ 点击自动调整亮度即可，如图3-29所示。如果红、绿、蓝色彩处在设定的值时，
则不需光源亮度检测色彩校正。
点击进入调整
模式
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
147
of
图 3-29
6.2.5 机台接地检查（工序包含所有接地端子）
接地检查，即检查机器与车间插排接地极是否良好。机器接地端子如图 3-30
所示。
检查前，请准备工具：数字万用表（带表笔）、白色棉质手套一双。
步骤如下：
① 机器关机。
点击自动调整亮
度 , 系 统 将 自 动
调整到标准值
