保存图像：保存 FOV 里的图像。
停止：终止机器运动。
锁存测试：测试机器锁存信号（510 适用）。

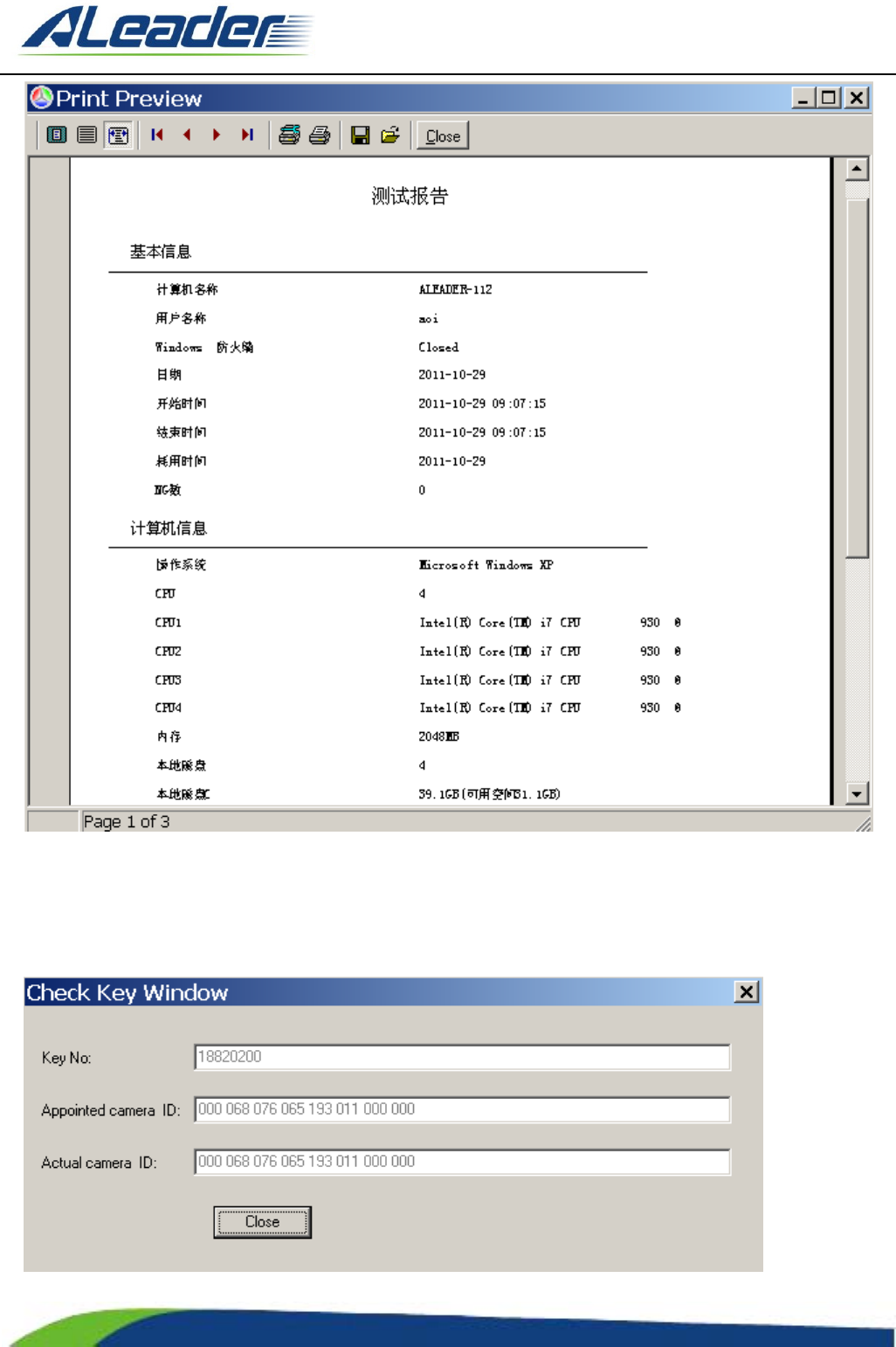

读加密狗 ID：检测加密狗是否能正常使用。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
169
of
运动测试

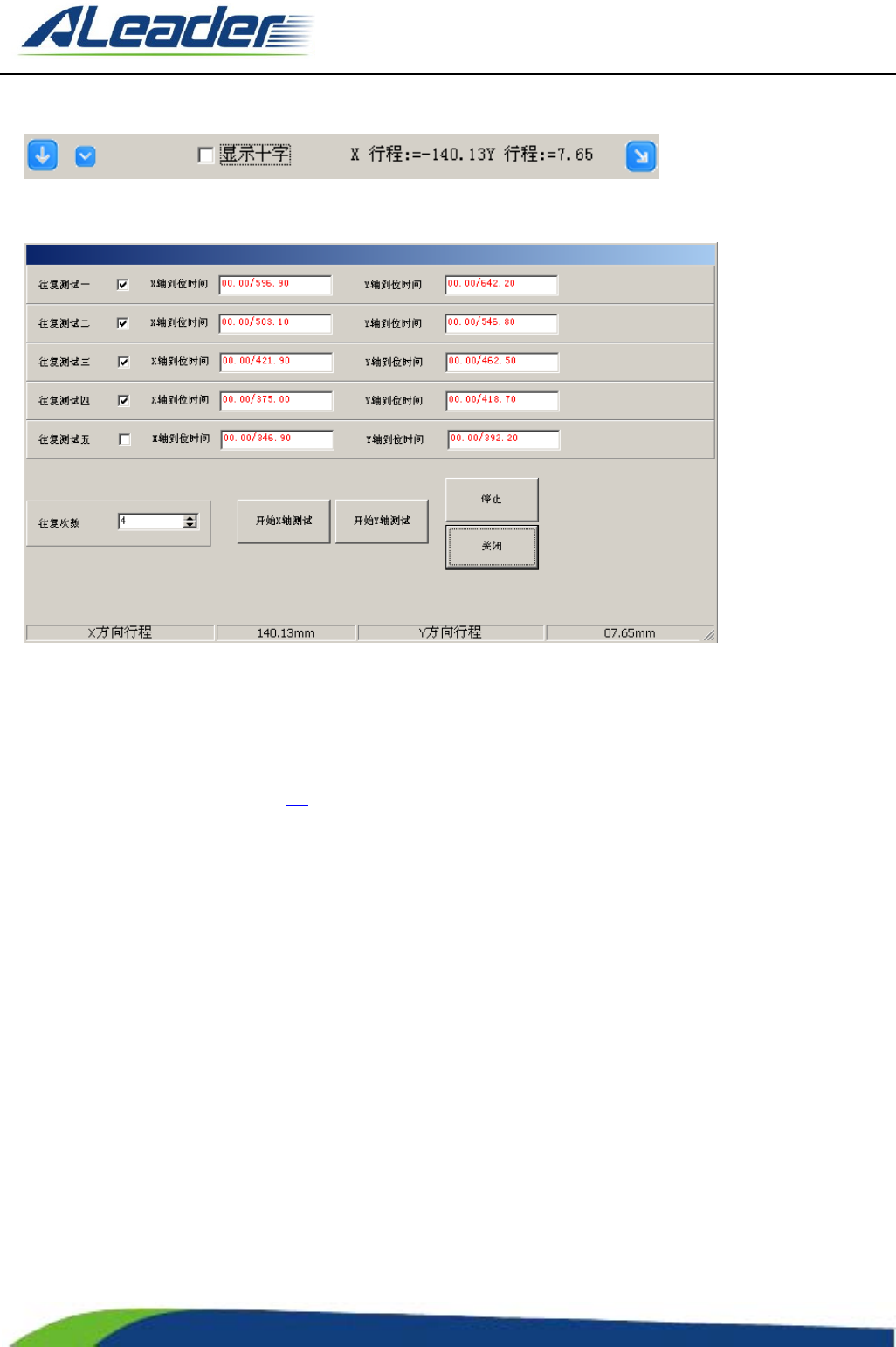

行程测试：测试机器 X,Y 的最大行程是多少。
马达检测：检测马达是否正常运行
限位检测：检测机器限位是否正确。
机器磨合：使机器开始磨合。
光源亮度，调节光源亮度：详见 2.3
状态一栏是查看机器各信号状态的，机器发生故障时，可以用来检测出发生故障的具体位置。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
170
of
正向限位，反向限位，原点信号：没到该位置时显示 0，到位置后，显示-1。
INP 到位信号：运动时时 0，停止时是-1。
消息 主机
在线机状态 （此项只有在线机需要使用）
