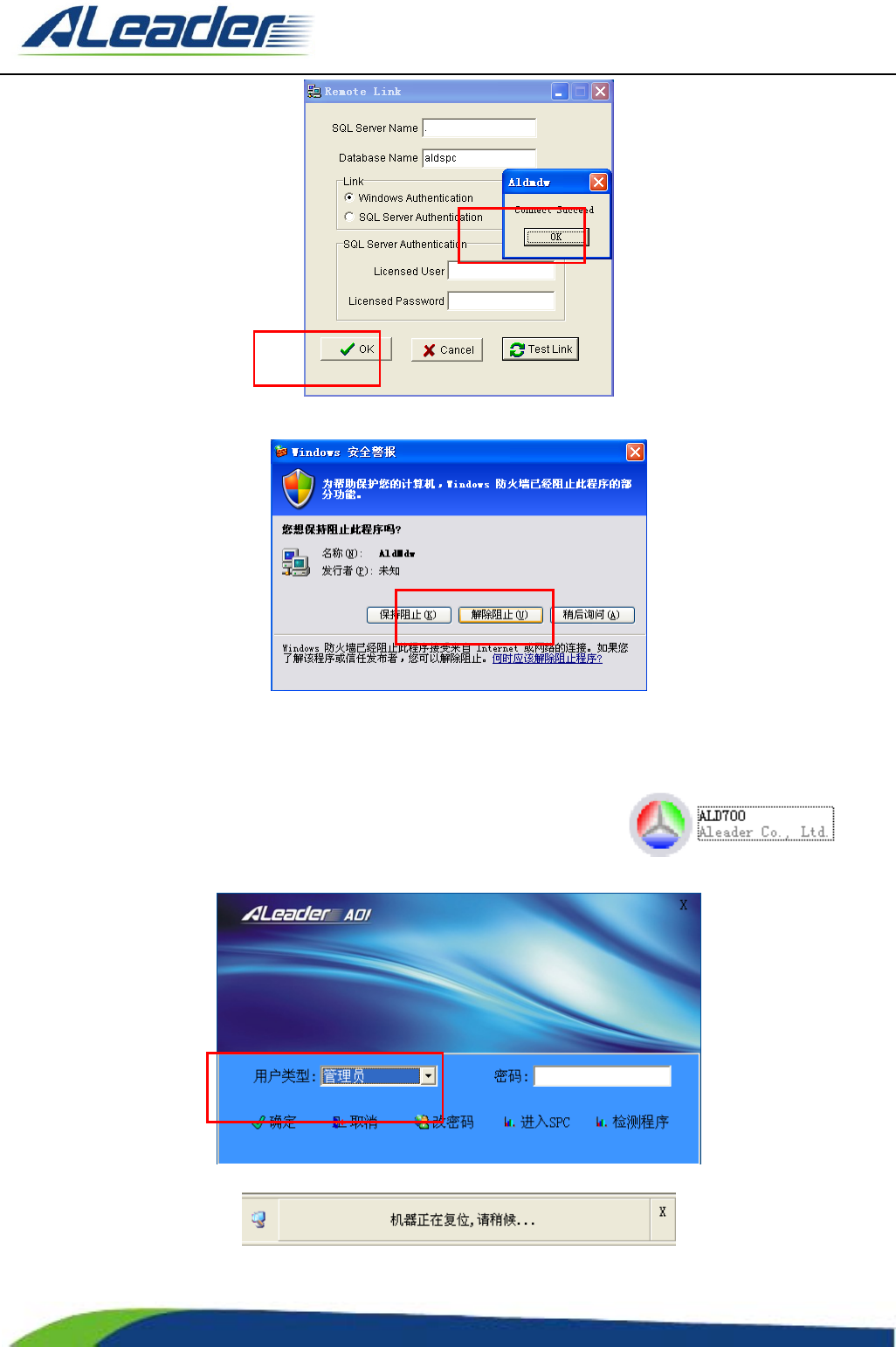

点击 OK 后，防火墙会弹出安全报警窗口，
选择解除阻止。
就此，软件已经安装到机器上：
接下来需要设置相关的参数：
检查设备急停状况（急停开关处于松开状态），排除打开桌面上的 ALD700 （只能
打开一个），
软件打开后系统有一个复位的过程；
系统复位后，新安装软件会弹出如下窗口：提示输入存放共用库的电脑名称或 IP：
利用管理员权限进入
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
177
of

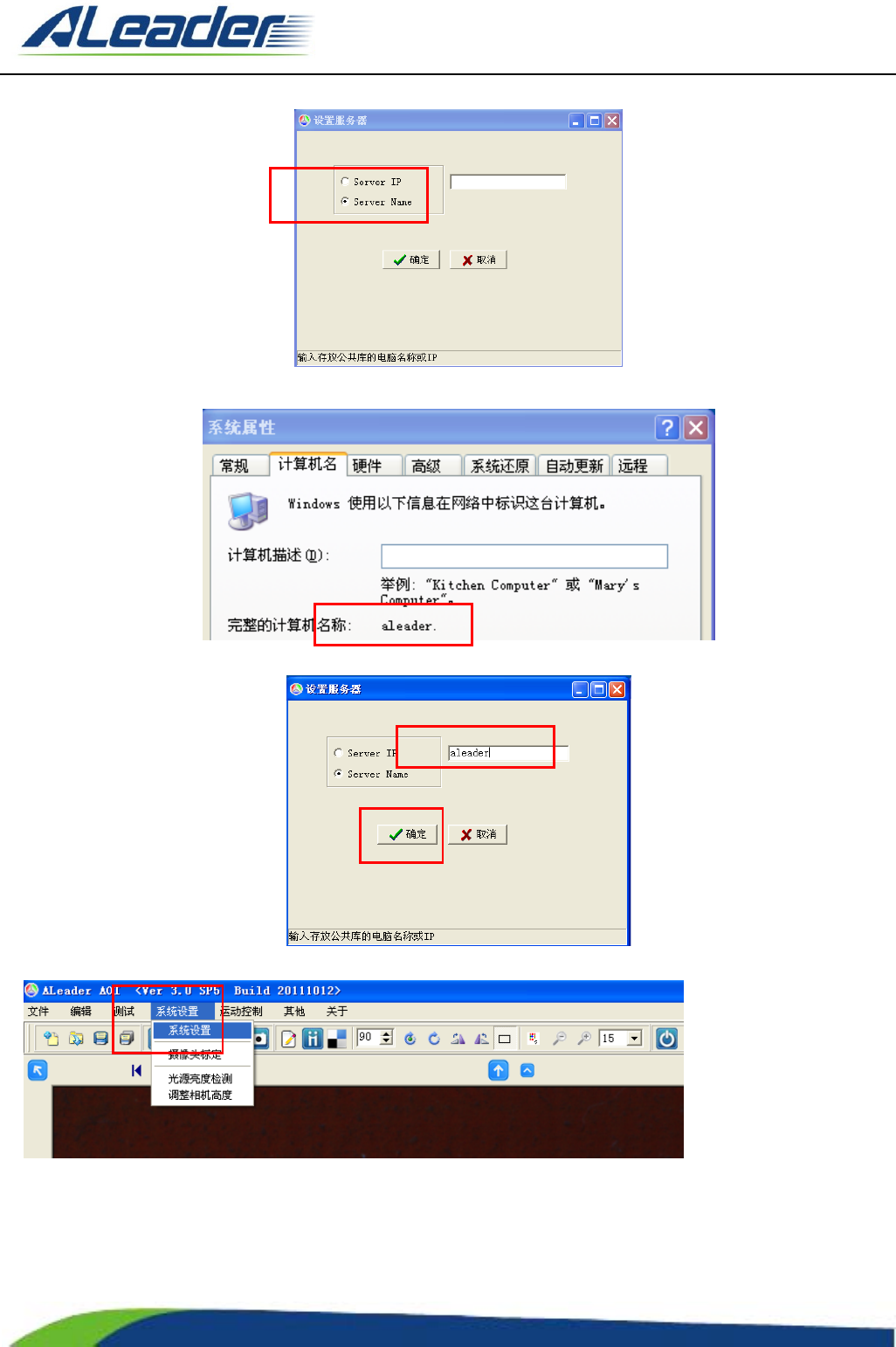

若是单机则输入本机电脑名称(如果是多台连接，输入网络主机名称)：
如下图：输入后，确定（保存）。
软件打开后，进入系统设置：（文尾有简易操作）
打开系统设置：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
178
of
设置一：打开原始参数，如下图：
A、 光源类型中将每层光源打开，当前回流焊炉后（PCBA）光源标准为例；
B、 设置标准分辨率：标配为 15um（其他参考具体硬件配置情况）；
C、 语言默认为简体中文
设置完成后，确定保存修改的参数。
设置二、确认轨道最大宽度，选择系统参数中右下区域的 <轨道最大宽度>会弹出下图窗口：
