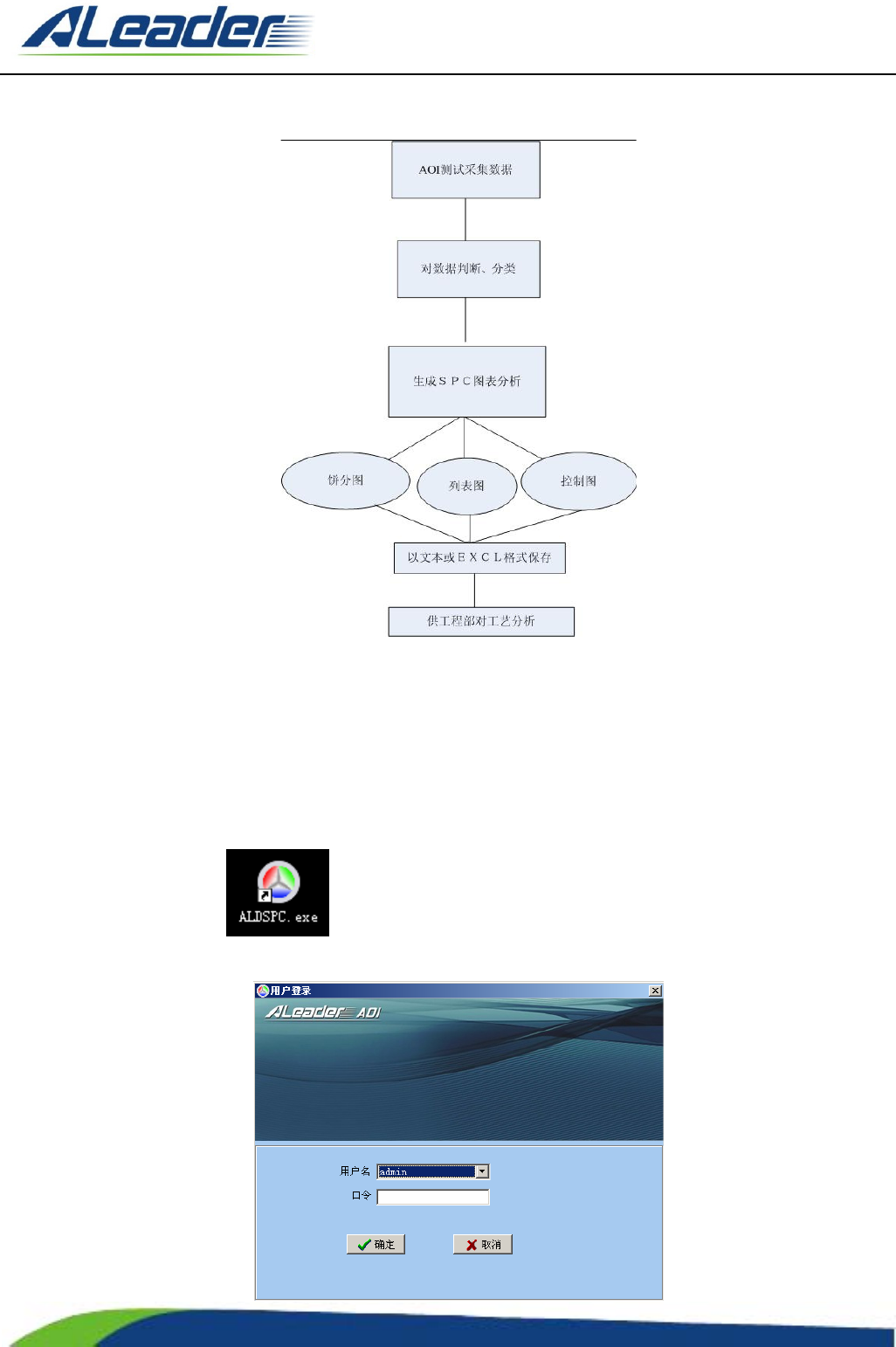

流 程 图
4.2 SPC 的基本参数设置
4.2.1 SPC 系统的进入
在 Windows XP 桌面双击 程序启动图标，启动 AOI 程序，选择类型为“管理员”，进入程序主界
面。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
114
of
4.2.2 NG 类型的设置
选择菜单“文件”栏下的（NG 类型定义），打开“NG 类型定义”选项。

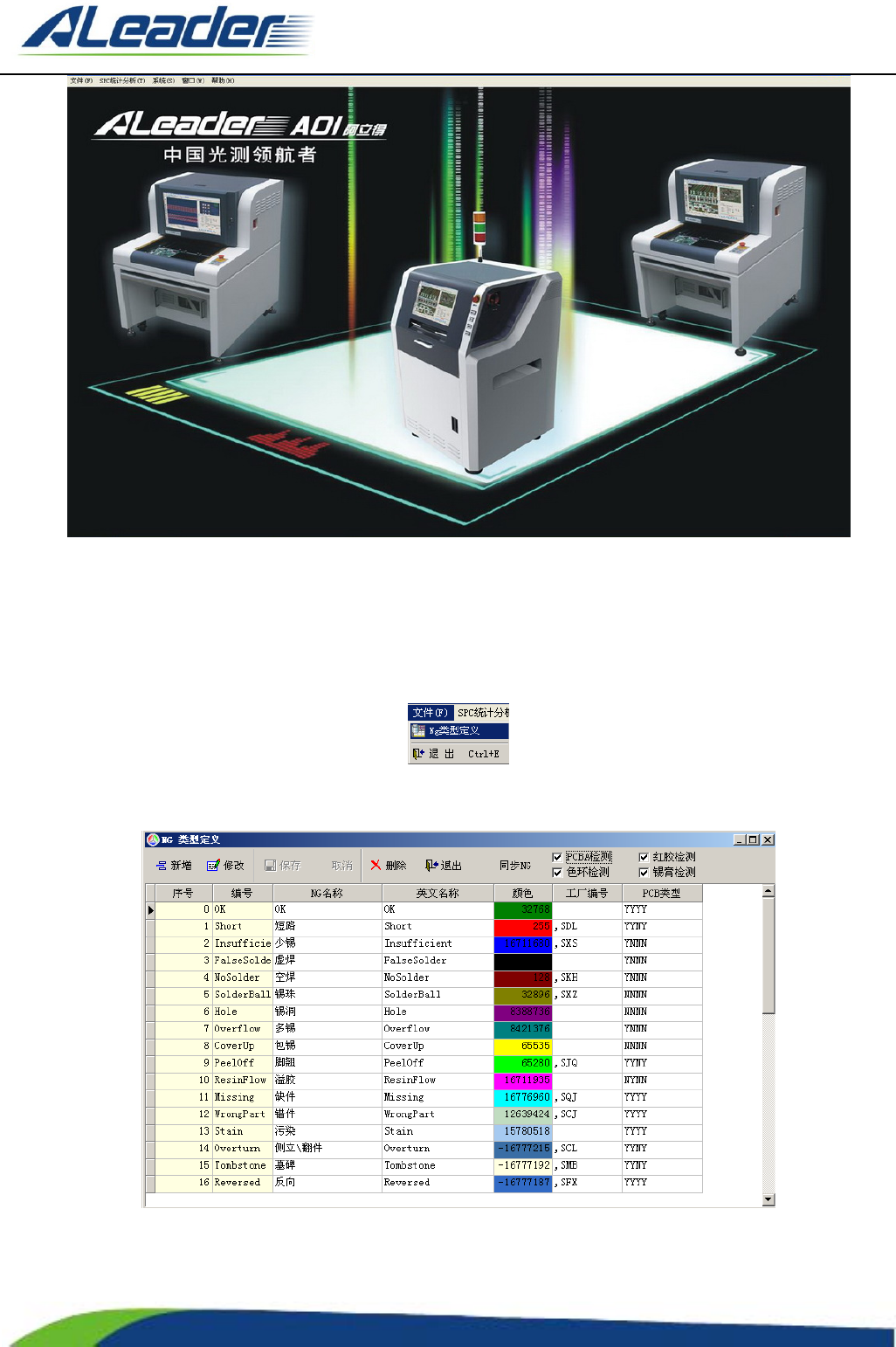

界面如下图所示：
以下对各个按钮进行说明：
⑴新增，修改，删除：对 NG 类型的基本操作，用户可根据需要添加新的 NG 类型，修改已有类型的名称，并
SPC 系统主界面
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
115
of
可以删除某一 NG 类型。
注：各项列名的说明，
①序号为自动增长，编号为系统默认项，此 2 项均不可更改。
②NG 名称和英文名称分别是显示中文和英文所对应的名称。
③颜色为 PPM 制表时某类 NG 类别的颜色。
④工厂编号是在客户需要对接其他软件时会使用的，根据客户的要求更改。
⑤PCB 类型为当前选中的 NG 类型所应用的检测类型（Y 表示已应用，N 表示没有应用，4 项分别对
应右上角的 PCBA 检测，红胶检测，色环检测，锡膏检测）。
⑵PCBA 检测，红胶检测，色环检测，锡膏检测表示 4 种检测类别，选中即表示当前 NG 类型应用于该模块。
下图即表示在短路检测是应用于 PCBA 检测，红胶检测，锡膏检测此 3 类检测的，而在色环检测中，是没有
应用短路检测的。

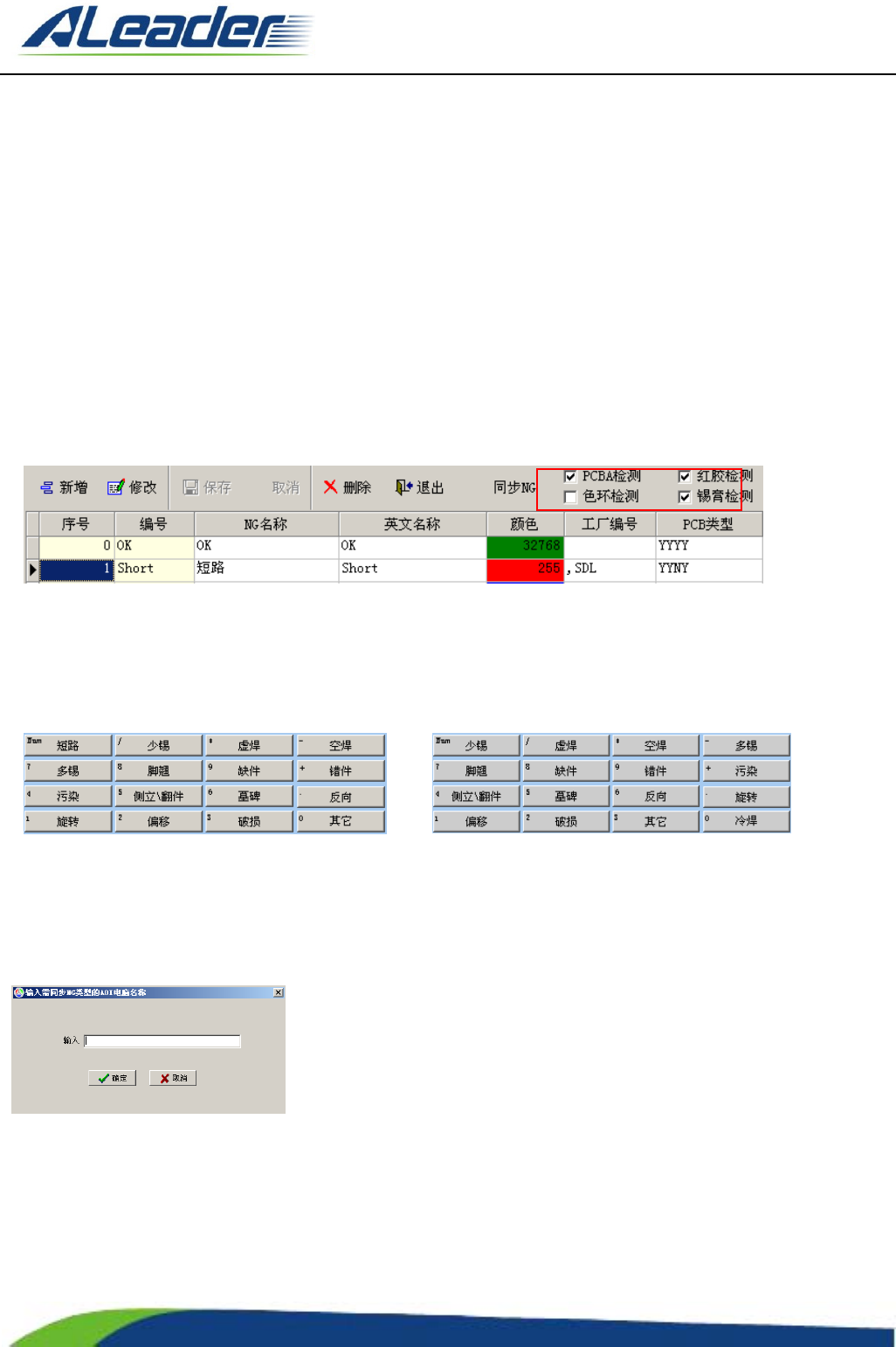

例，把短路的 4 个检测都取消掉，则在 NG 查看时的变化如下：
下图为在 NG 查看时，供操作员选择真实 NG 的快捷键，在更改短路检测类别之前为，
更改前 更改后
⑶同步 NG：点击同步 NG 按钮后，会要求输入需同步 NG 类型的 AOI 电脑名称，成功输入后，本机的 NG 类
型就会同步为该电脑的 NG 类型定义。
