6.2.5 机台接地检查（工序包含所有接地端子）
接地检查，即检查机器与车间插排接地极是否良好。机器接地端子如图 3-30
所示。
检查前，请准备工具：数字万用表（带表笔）、白色棉质手套一双。
步骤如下：
① 机器关机。
点击自动调整亮
度 , 系 统 将 自 动
调整到标准值
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
148
of
② 戴上手套，将万用表准备好，插好红黑表笔，将档位调至二极管蜂鸣器档位。
③ 将机器三极插头与车间供电插排插好。
④ 将一表笔与机器后面的接地端子排铜条接触，另一表笔与机器供电插排接地极
接触，如图 3-31 所示。
⑤ 观察读数≯2Ω且万用表蜂鸣器发出声音、指示灯亮起，接地是合格的，本例
为 0.042Ω。

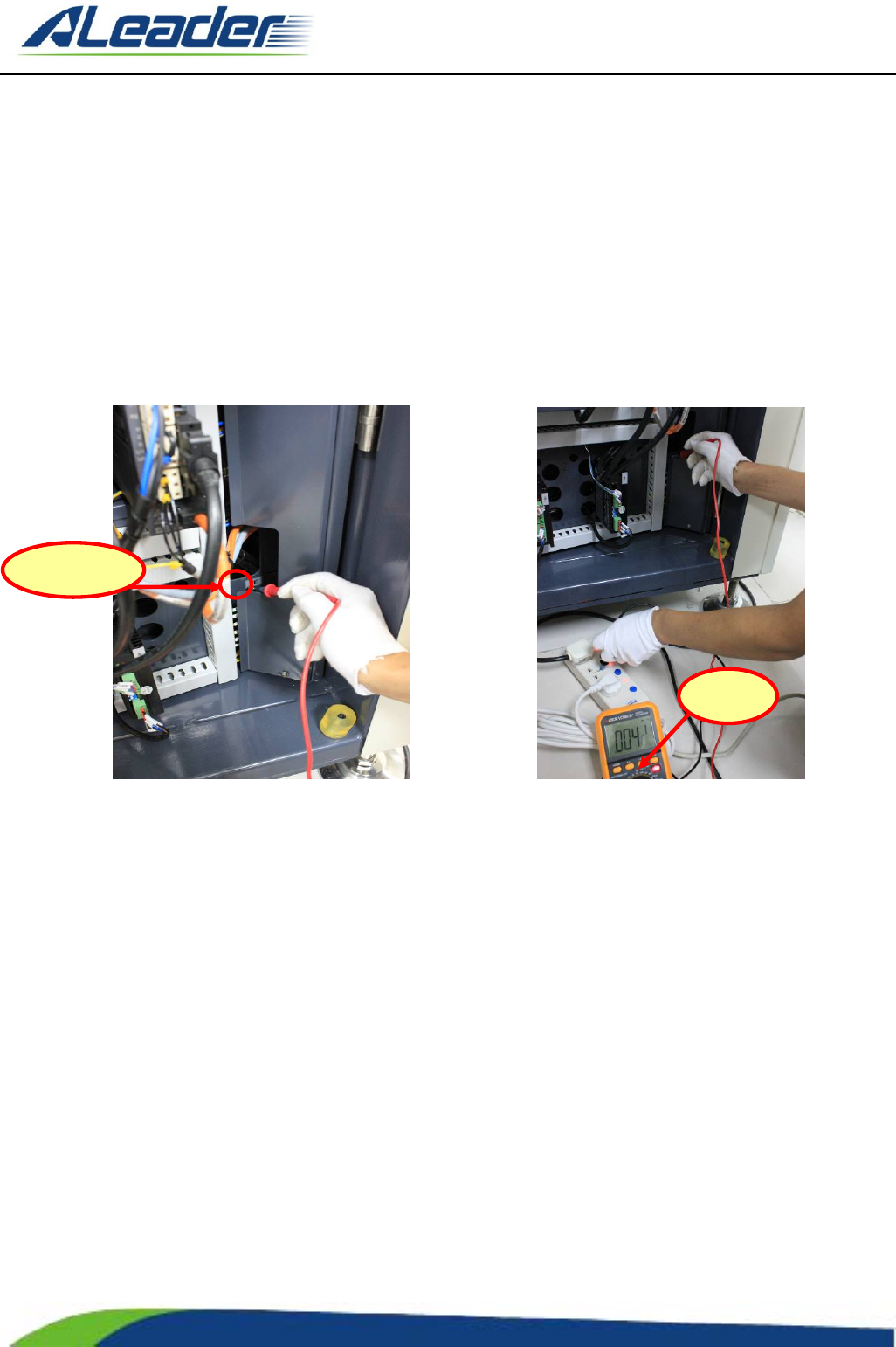

图 3-30 机器接地端子 图 3-31 机器接地测试
6.3 季保养（项目包括月保养及下列内容）
6.3.1 光源清洁
ALD700Ⅱ光源如图 4-14 所示。
清洁前，请准备好工具：小毛刷（机器附件）、清洁液（机器附件）、清洁布（机
器附件）、吹气球（机器附件）、白色抹布、白色棉手套、内六角扳手等；
其步骤如下：
① 机器关机，将光源外罩和光源拆下来，如图 4-15/4-16 所示。
