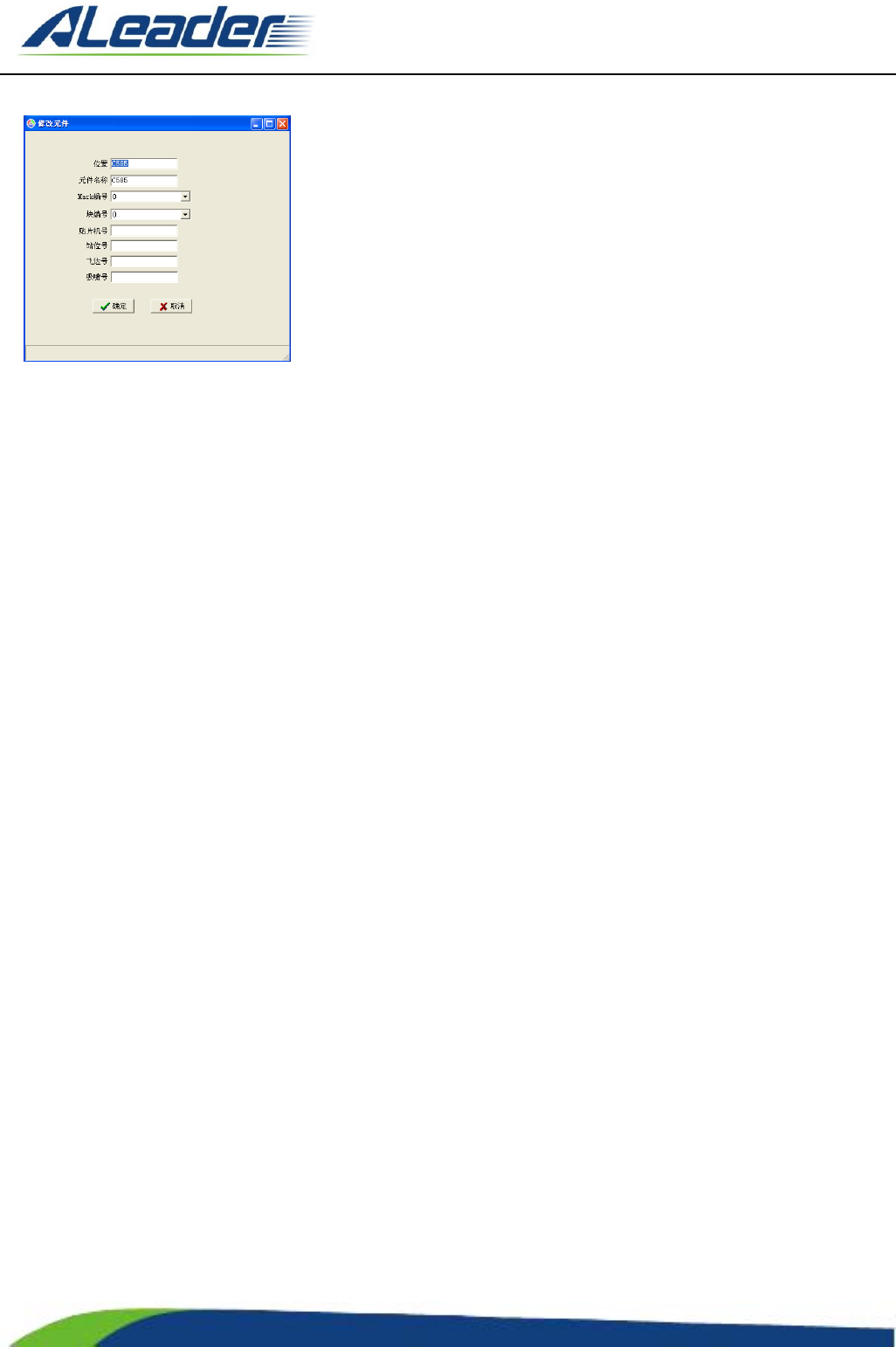

可以修改当前元件的名称和位置信息，还可以选择块编号（选择元件分在哪一块板）。可以使用快捷键（Alt+N）。
(10)锁定：锁定元件注册标准框的位置
(11)取消锁定：取消元件注册标准框位置的锁定
(12)复制:复制当前选中的元件标准
(13) 粘贴:粘贴已复制的元件标准
(14 )批量粘贴：批量粘贴已复制的元件标准
(15 )删除：删除已选中的元件标准
(16) 自动定位
使元件自动定位。可以使用快捷键（Alt+G）。
(17) 整体转动
调整元件角度，所有选定元件绕同一个点旋转, 可以使用快捷键（Alt+A）。
(18) 元件各自旋转
调整元件角度，所有选定元件分别绕其自动的中心点旋转。
(19) 置后：
将选定框置于其他框的后面;
(20 ) 提前:
将选定框置于其他框的前面;
(21 ) CAD 标准链接：
在有 CAD 数据导入时，打开 CAD 标准链接，找到该元件。
(22) 设定模板
将当前元件设置为模板。
(23)大元件分解
将大元件注册框分解为需要的数量，此分解出来的元件注册框与原注册框使用统一料号，注册后将默认为大
元件的一部分；
(24)生成组合标准
将几个注册框组合为一个标准，此标准将包含所有的组合部分，主要用于大元件注册；
(25)拆开组合标准
将已组合的组合标准拆分为单个标准；
(26) 元件分组
在当前程序相同位号存在不同料号的元件时，我们可以在注册一个标准，并将之前的标准和新标准分为一组，即
可完成“元件分组”；检测中如任一标准通过则通过检测，即我们生产中常用的”代用料”。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
104
of
199
3.6.2.10 FOV 非元件框区右键菜单下功能
(1) 粘贴
粘贴复制过的元件。
(2) 批量粘贴
主要针对料少而重复次数多且排布有行列规律的 PCB 板;
(3) 自动画框
以设定好的模板在当前 FOV 中自动匹配查找最相似的位置自动画出相应元件并链接;
(4) 增加镜头
以鼠标所在位置为镜头中心添加手工镜头;
(5) FOV 定位
对当前 FOV 中的所有元件进行自动定位;
(6) 增加到离线图
将当前 FOV 图像增加到离线图中, 以方便离线编程, 主要是为了避免某些元件被分配的不同离线图;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
105
of
199
3.6.2.11 缩略图窗口之[标准模板]
1. 当前面: 指当前缩略图显示的程序面;
2. 显示比例: 指当前缩略图相对原始尺寸的比例;
3. 测试结果: 用于打开调试窗口;
4. 类别不变: 如果勾选, 指注册时标准的类别按元件类别确定, 如果不勾选, 指注册时以当前选定的类别为
准;
5. 只显示单框元件：如勾选则只显示单框制作的元件标准；
6. 开灯层别：在需要时手动调节当前开灯方式，以达到更好的检测效果；（注：此开灯效果只在注册元件时生
效，如元件注册完成，将无效果）
将缩略图窗口放
大到全屏
PCB 板缩略图
