4.4.4SPC 详细报表
选择菜单“SPC 统计分析”栏下的“PCB 查询”，打开“统计报表界面”。
查询参数选择: 在 A 区域选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的
报表。当各参数信息确定，点击统计即可
A
B
C
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
127
of
199

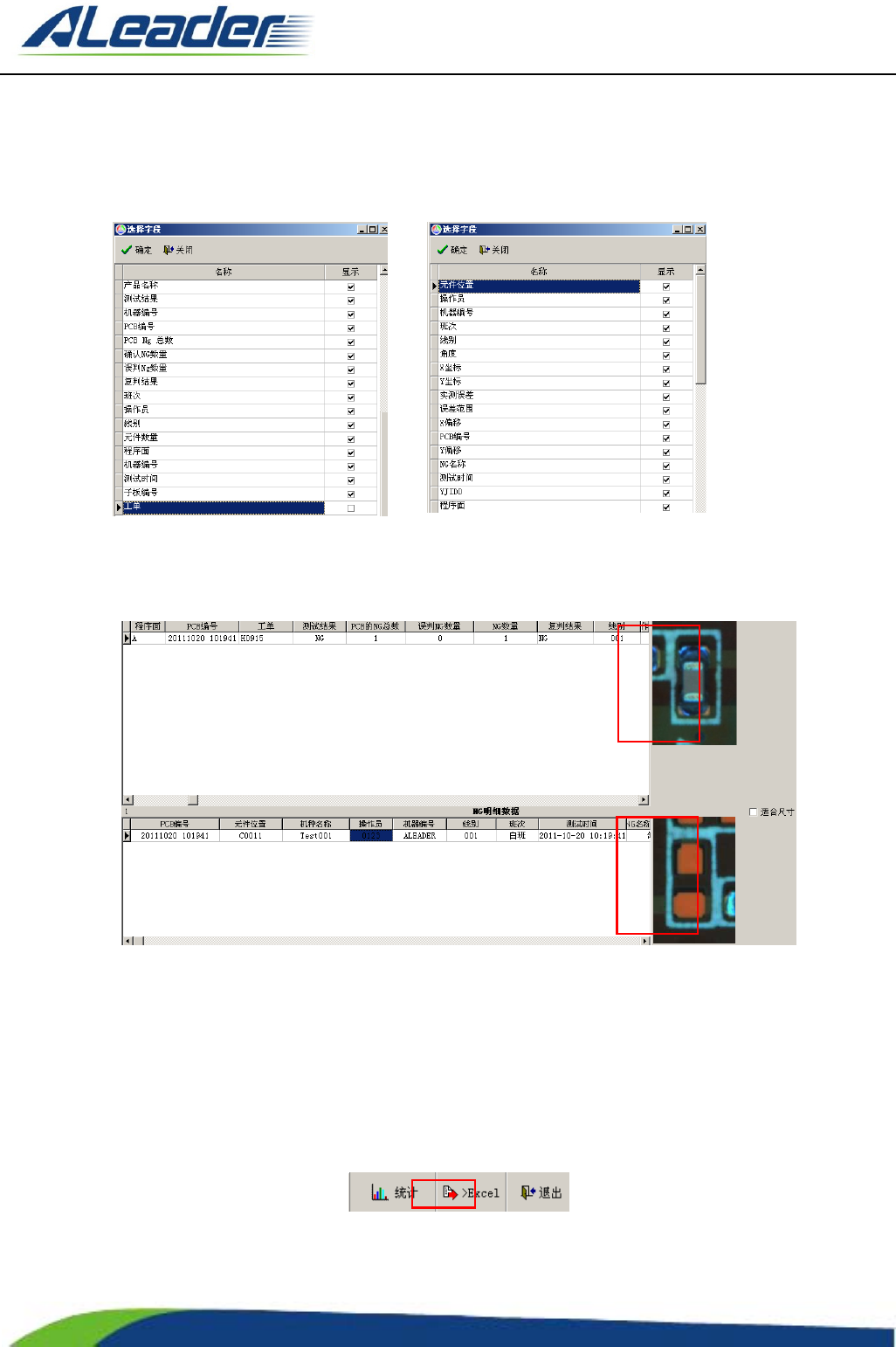

过滤明细表：选取之后，在 NG 明细数据（C 区域）里就只显示当前选中的 PCB 板（B 区域）的 NG 数据（没
