操作手册-2016_CH_.pdf - 第168页

地址： 东莞市东 城区牛山 金鸡岭兴 华工 业园 F 栋 电话： +8 6-400-1 189-123 E-m ail: aoi@aleade r .hk Http:// www.aleader.hk TEL:+86 - 400 - 1189 - 123 E - mail:aoi@aleader.hk Page: 168 of 199 保存图像：保存 FOV 里的图像 。 停止：终止机器运动 。 锁存测试：测试机器 锁存信号（ 510 …

100%1 / 199
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
167
of

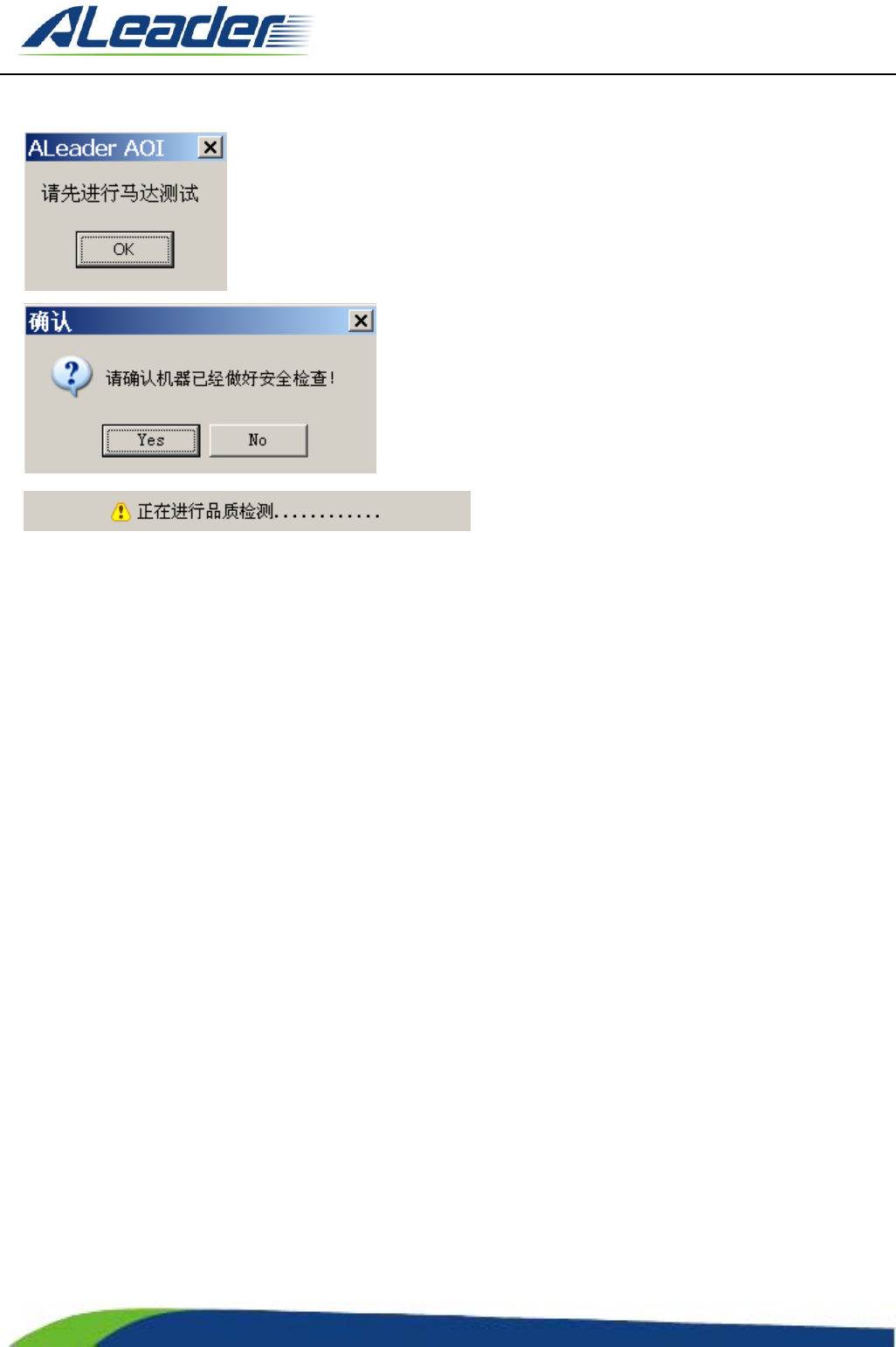

品质检测：用来检测机器品质，检测机器各项指数是否到达出厂标准，在检测完成后会生成品质报表。
注：要进行品质检测时，需使用测试专用标定板。
品质报表：打开品质报表，可打印。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
168
of
保存图像：保存 FOV 里的图像。
停止：终止机器运动。
锁存测试：测试机器锁存信号（510 适用）。
读加密狗 ID：检测加密狗是否能正常使用。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
169
of
运动测试
行程测试：测试机器 X,Y 的最大行程是多少。
马达检测：检测马达是否正常运行
限位检测：检测机器限位是否正确。
机器磨合：使机器开始磨合。
光源亮度，调节光源亮度：详见 2.3
状态一栏是查看机器各信号状态的，机器发生故障时，可以用来检测出发生故障的具体位置。
