设置一：打开原始参数，如下图：
A、 光源类型中将每层光源打开，当前回流焊炉后（PCBA）光源标准为例；
B、 设置标准分辨率：标配为 15um（其他参考具体硬件配置情况）；
C、 语言默认为简体中文
设置完成后，确定保存修改的参数。
设置二、确认轨道最大宽度，选择系统参数中右下区域的 <轨道最大宽度>会弹出下图窗口：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
179
of

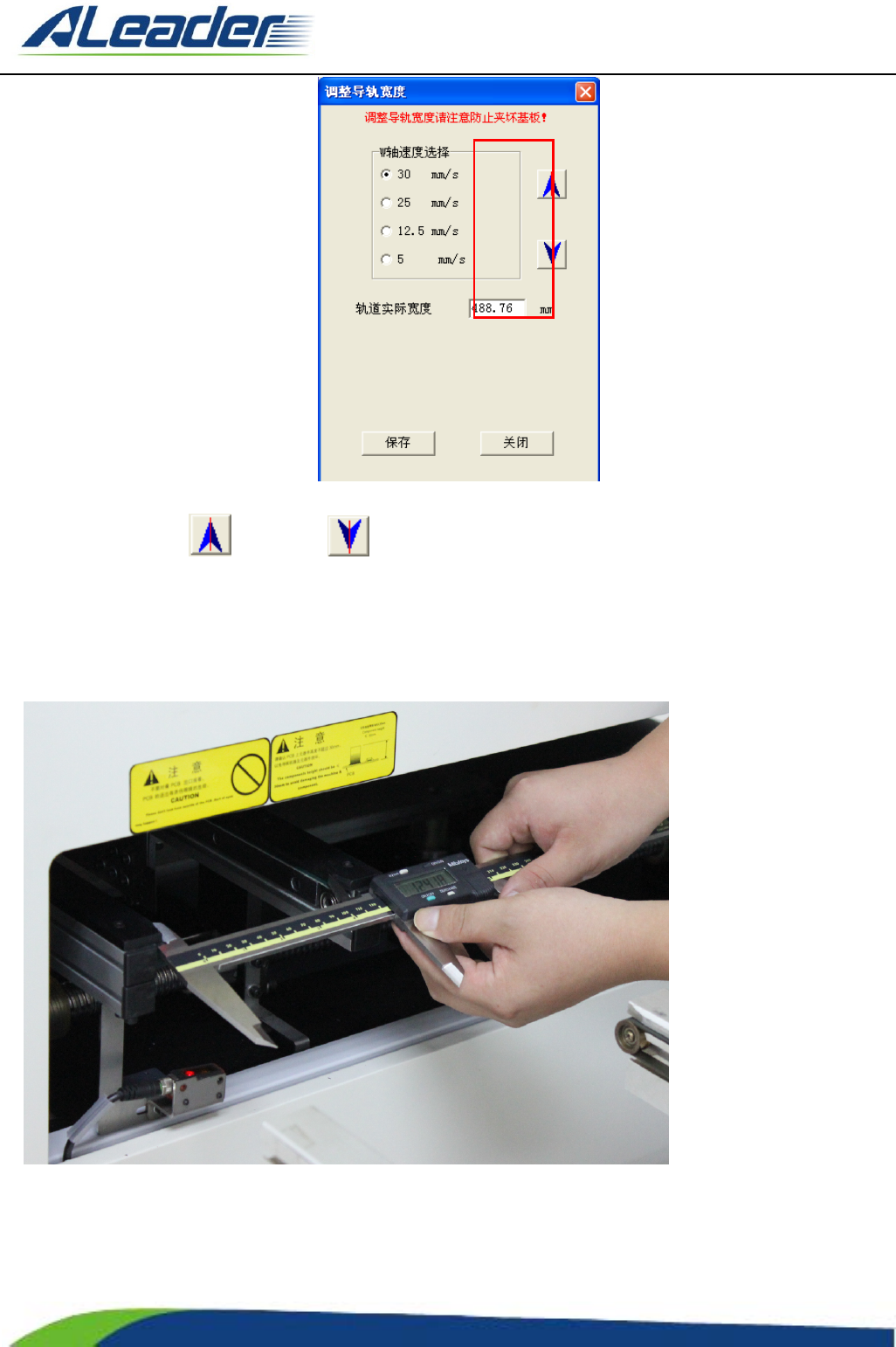

选择合适的速度使用 （SHIFT）、 （CTRL）将轨道宽度调整到卡尺有效量程范围内，
利用卡尺量出当前轨道的实际宽度，如下图：
将当前轨道的实际宽度值输入到下图<轨道实际宽度>中：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
180
of
，完成后保存。
系统会自动生成轨道最大宽度值。

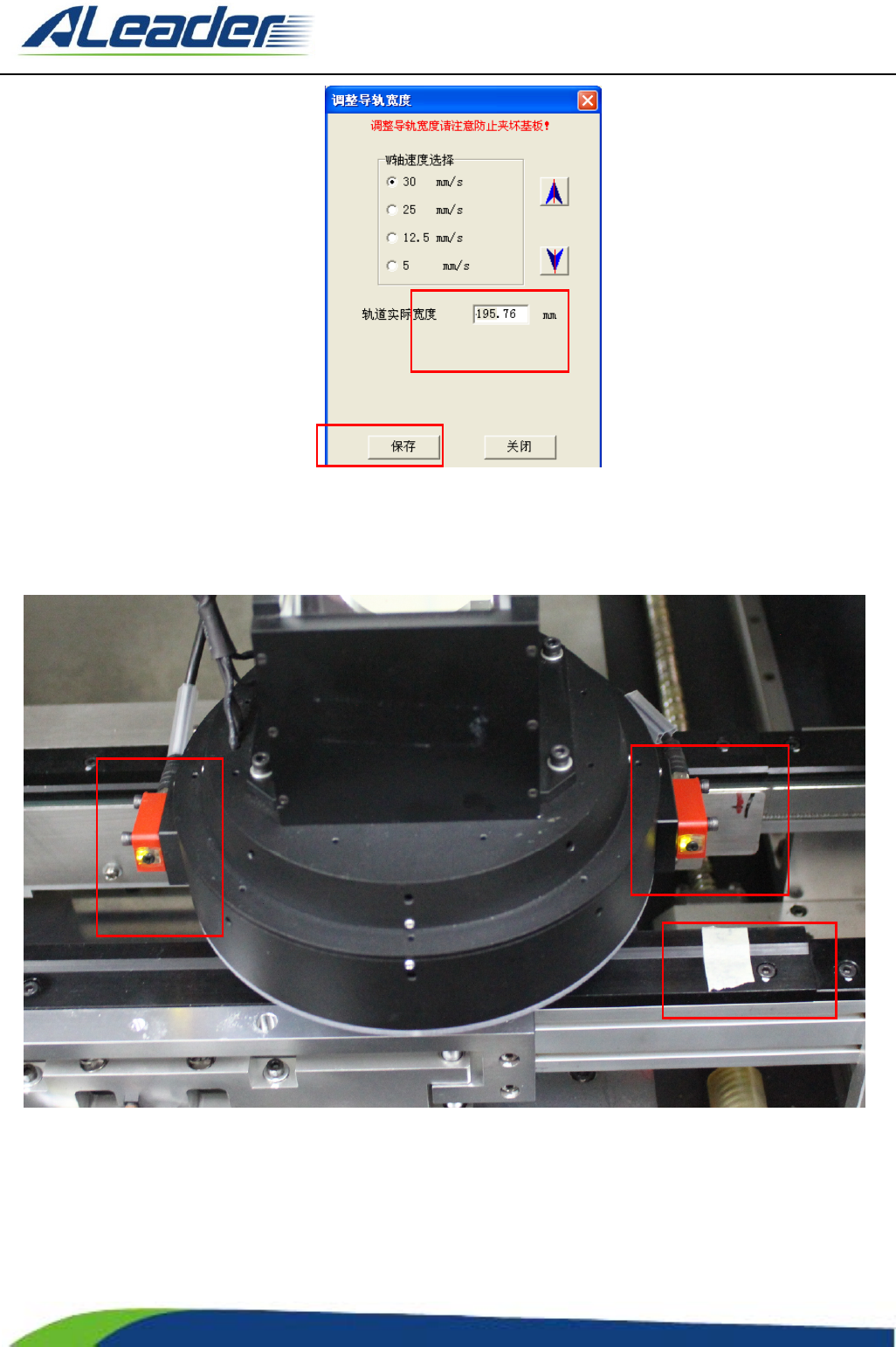

设置三、PCB 停板位置设置：
在线设备，PCB 定位停板位置（以下以 PCB 左进右出为例子）；
使用软件上下左右移动操作，将定位 2 感应器：X 方向移到需要停板的位置上，Y 方向移到 PCB 正上方靠
近固定的轨道边位置（如上图）。
打开软件中的系统设置界面：
输入实际宽度值
定位 1 感应
器，减速
定位 2 感
应器，减速
当 前 需 要
停 板 的 位
置
