3.3.2 测试参数设置
下面介绍参数设置里的参数：
注：以下设置界面可以再 NG 查看的“参数设置”中进入修改，可以点击“下一步”按钮根据导航设置或者
勾选“显示类别”只有选择需要的页面进行设置；

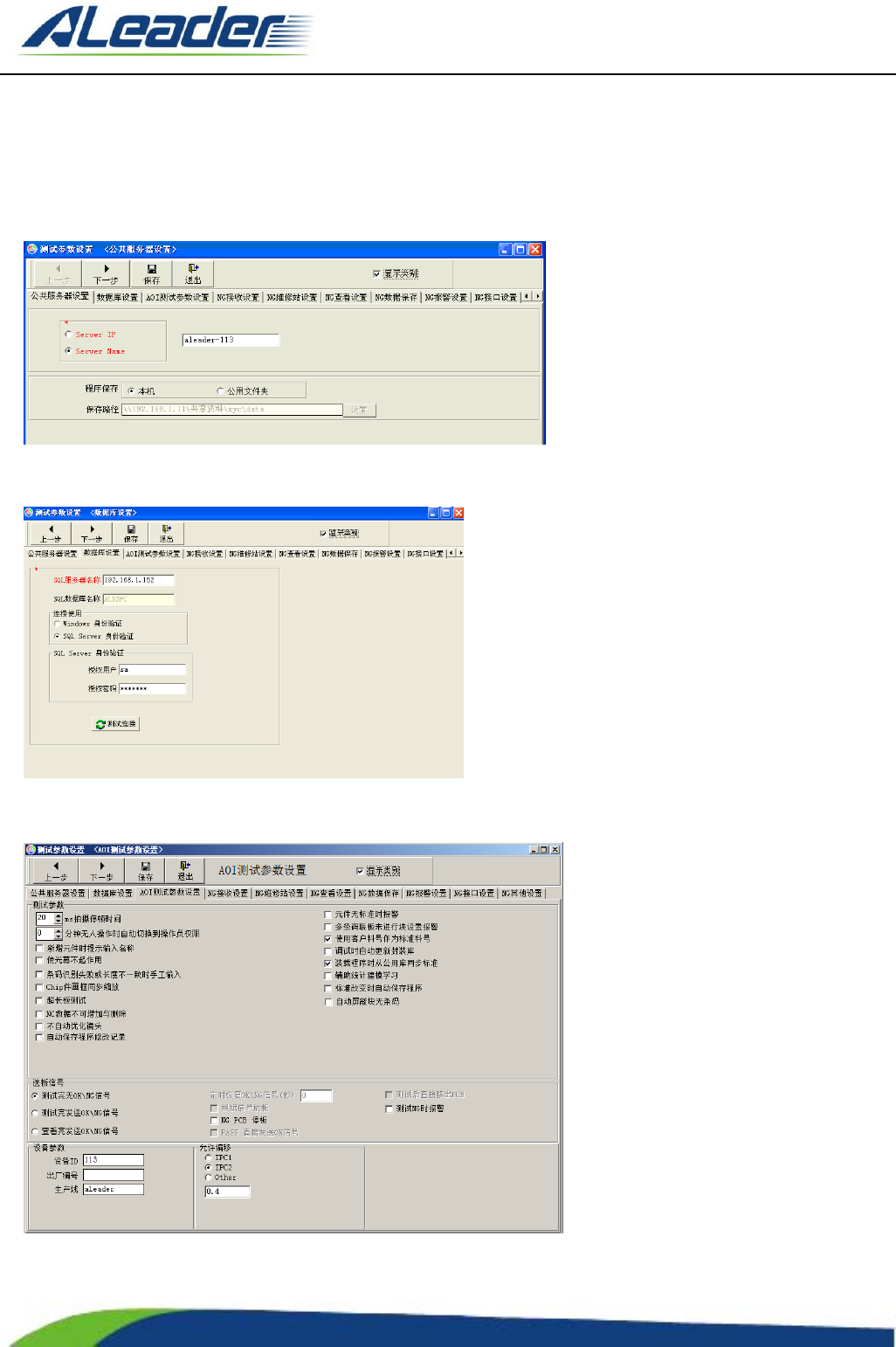

上页为设置连接的电脑名称，及调用的程序保存位置，如非必要请勿修改；
上图为设备所使用的数据库设置，如无必要请勿随意修改；
上图中页面为设置设备工作时的基本参数，此页面如果设置不当，将造成设备无法正常工作，请在工程师指
导下修改：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
57
of
拍摄停顿时间: 指运动停止后, 再等待多久才开始拍照, 因为信号反馈运动已经停止与真正
停止是有差异的;
新增元件时提示输入元件名称: 是否在每次新增元件时提示输入元件名称;
使光幕不起作用: 即使光幕被挡也不暂停, 此功能有风险, 要慎用;（在线机型无此选项）
条码识别失败或长度不一致时手工输入: 设置手工输入条码的条件是否启用;
Chip 元件画框同步缩放：Chip 元件外框随元件本体框同步缩放
超长板测试：提供分段测试功能（此功能需配套设备）
NC 数据部可增加与删除：不能增加或删除元件列表内的 NC 数据
不自动优化镜头：测试前不对镜头自动优化
自动保存程序修改记录：选择此项将会在对程序修改时，在测试程序目录下的\data\机种名
称文件夹下生成一个对应修改操作的记录文件，文件以 ProgModify+“日期时间”命名；
已安装外置相机识别条码：可以连接选配的外置相机来识别条码
自动装载程序：可以自动根据程序的识别码自动装载程序（此功能需条码枪配合，并设置
好测试程序识别码,注意：此功能需 PCB 宽度一致才可使用，若强行使用，造成后果，由使用
方自行承担，设置详细见手册 260 页）
从右向左进板：软件内显示的进板方向更改为左进右出（此功能仅修改显示）
元件无标准时报警：元件未链接标准将会有提示；
多条码联板未进行块设置报警：多联片 PCB 上贴有多条码时，如未进行分块设置将会提示
（此功能需要外接条码扫描枪配合）
使用客户料号作为标准料号：使用客户料号作为标准显示；
调试时自动更新封装库：在软件调试状态时，会自动根据链接状态调整封装库数据；
装载程序时从公用库同步标准：当程序装载时会根据公用库自动更新元件数据；
辅助统计建模学习：在使用 other 算法时，将会增强；
标准改变时自动保存程序：当程序内新注册或者链接标准时，程序将会自动进行保存；
自动屏蔽块无条码：分块测试时，屏蔽的块将不显示条码；
送板信号：测试后设备发送的信号方式,及发送后的信号恢复时间；
允许偏移：设置元件在 PCB 上允许的偏移默认值；

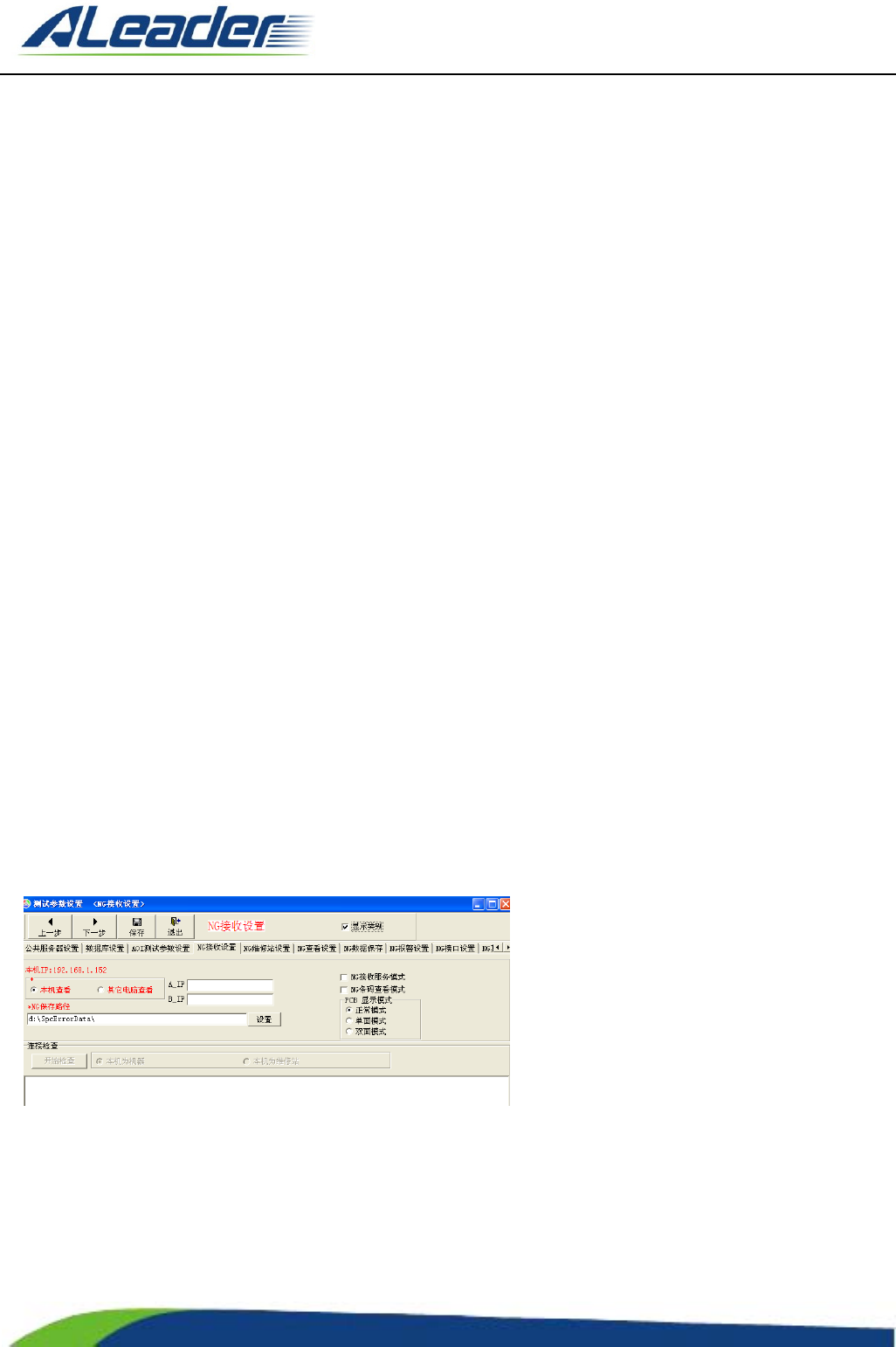

上图为设备查看检测结果方式的设置页面；
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
58
of

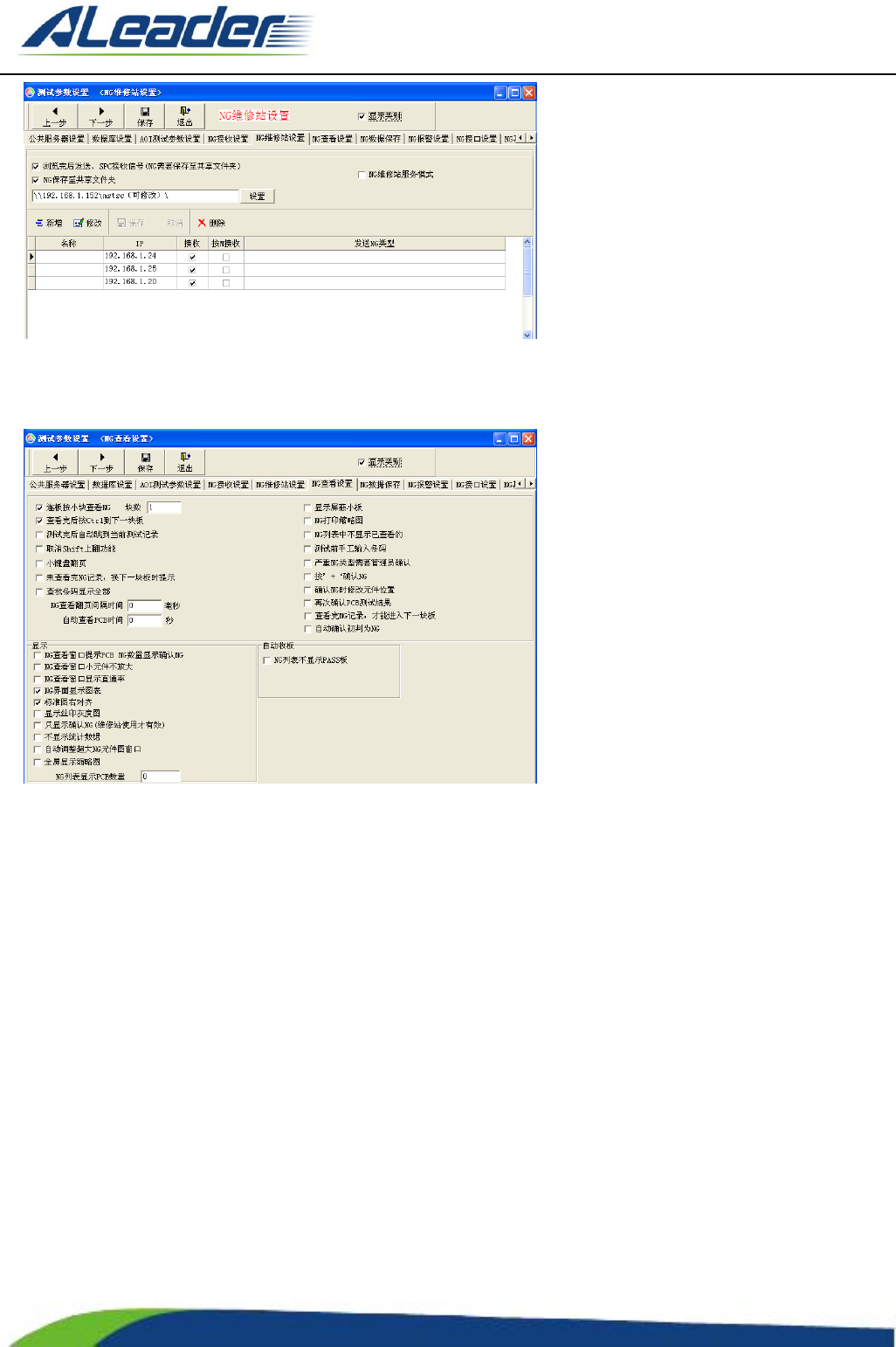

上图为设置设备检测数据发送位置的设置页面，此页面设置后，设备测试结果可发送到维修站，中心服务器
等（需维修站，中心服务器电脑安装对应的软件，进行相应设置方可接收数据）；
上图为设备测试结果在界面显示出的相应设置可选项：
连板按小块查看 NG：设置了分块信息后将按小块来查看 NG；（后方数字为选择显示几块小板数据）
查看完后按 Ctrl 到下一块板：查看完记录后直接按 Ctrl 就可以跳转。
测试完后自动跳到当前测试记录：测试完成后自动跳到当前测试记录，方便查看。
取消 Shift 上翻功能：取消 Shift 向前翻页功能。
小键盘翻页：使用小键盘上的“+”号和“Enter”键上下翻页。
未查看完 NG 记录，换下一块板时提示：当前记录每查看完会有提示。
NG 查看翻页价格时间_______毫秒：NG 结果查看翻页的最小时间间隔。
显示屏蔽小板：在 NG 列表中显示已屏蔽的板。
NG 打印缩略图：选取后打印 NG 时会打印缩略图。
NG 列表中不显示已查看的：NG 列表中不显示已经查看过的记录。
测试前手工输入条码：测试前需要手工输入条码。
严重 NG 需要管理员确认：确认重要 NG 时，需要管理员权限确认。
按”+”确认 NG：可以用小键盘”+”确认 NG
再次确认 PCB 结果：可以将之前调试结果在此进行 NG 确认；
查看完 NG 记录，才能进入下一块板：NG 结果只能按顺序查看
自动确认误判为 NG：自动将设备测试结果进行 NG 确认；
显示：
