地址： 东莞市东 城区牛山 金鸡岭兴 华工 业园 F 栋 电话： +8 6-400-1 189-123 E-m ail: aoi@aleade r .hk Http:// www.aleader.hk TEL:+86 - 400 - 1189 - 123 E - mail:aoi@aleader.hk Page: 94 of 199 终点位置 此项 需 根 据实 际 情况进行选择 在 编 辑 区 拖 拉 选 择 框 让 选 择 框 包 …

100%1 / 199
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
93
of

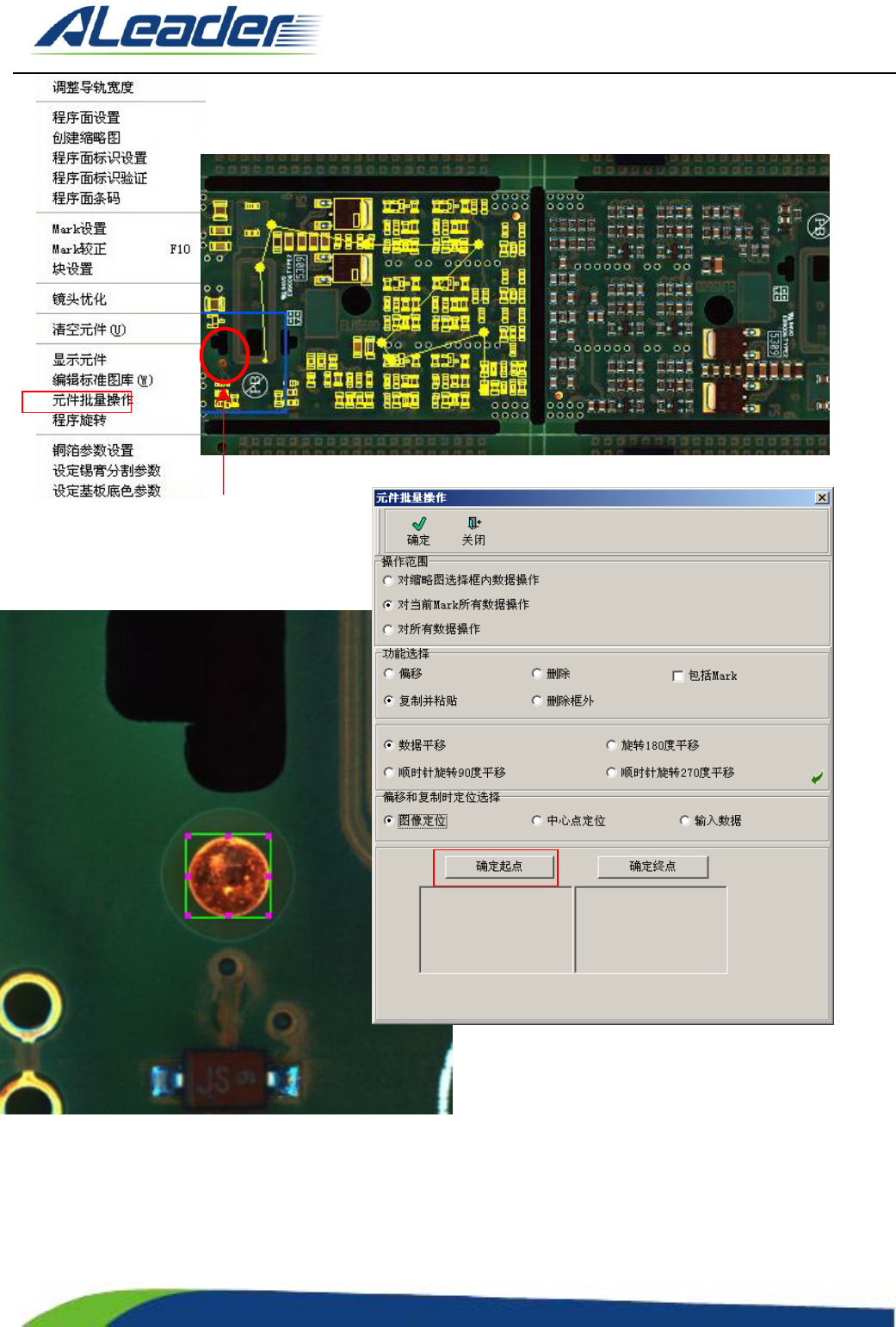

起点位置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
94
of

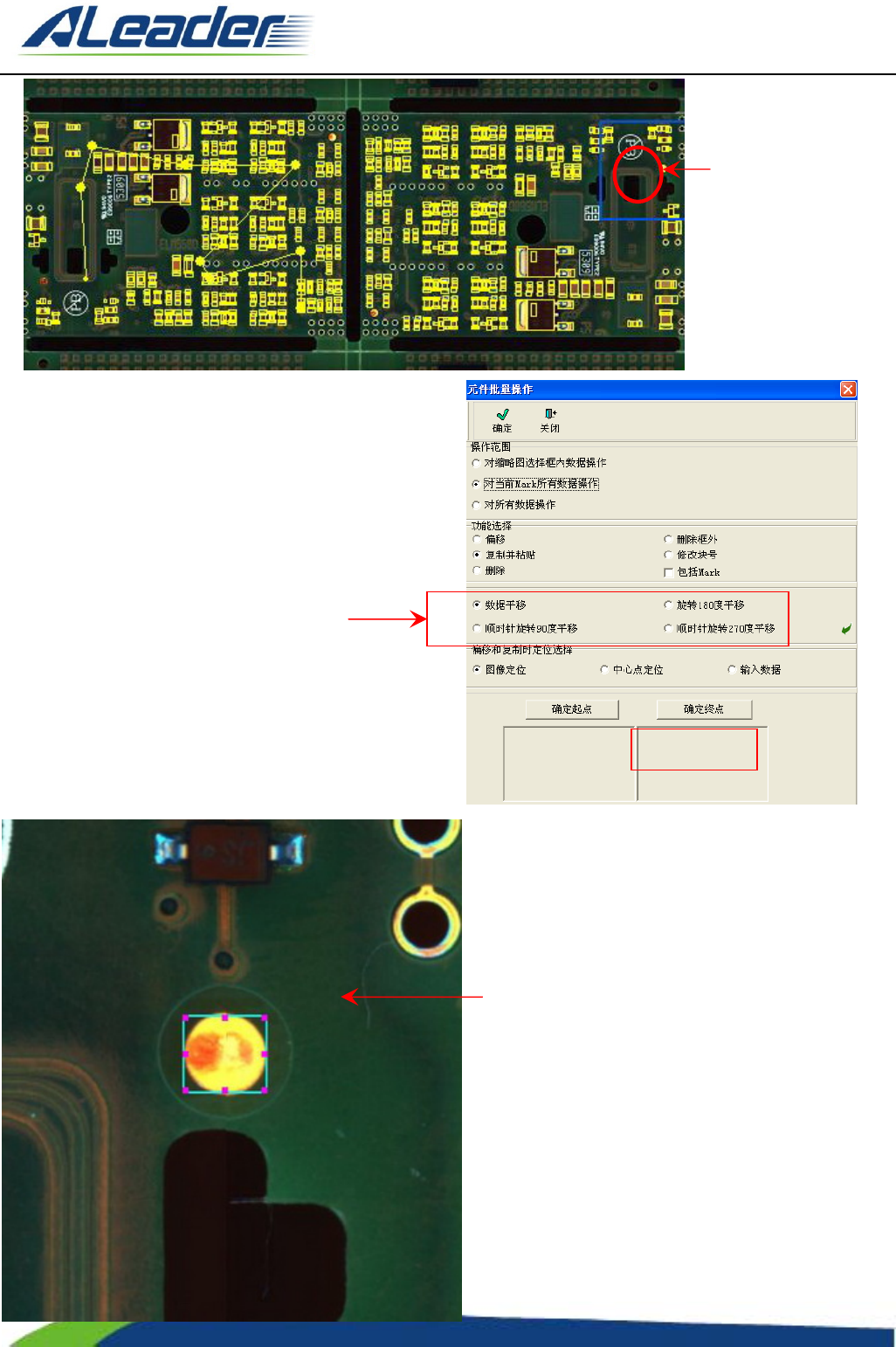

终点位置
此项需根据实际
情况进行选择
在 编 辑 区拖 拉选 择
框 让 选 择框 包括 终
点图像
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
95
of
(17) 程序旋转
(19) 全部自动定位
使用此功能后，软件会从第一个镜头开始自动定位，一直跑完所有镜头。
(20) 设定基板底色参数
打开后会有选项提示，选择短路、铜箔、PCB 底色或者白线， SHORT 是指设定短路公用底色，Copper 是指
设定焊盘铜箔颜色。
以短路为例：
图中绿色的框为取图框，用来提取底板背景颜色，按下取图按钮即可提取。
21)距离测试 测试选取的 2 点之间的举例
22）NG 输出区域 选取需要输出 NG 数据的区域
