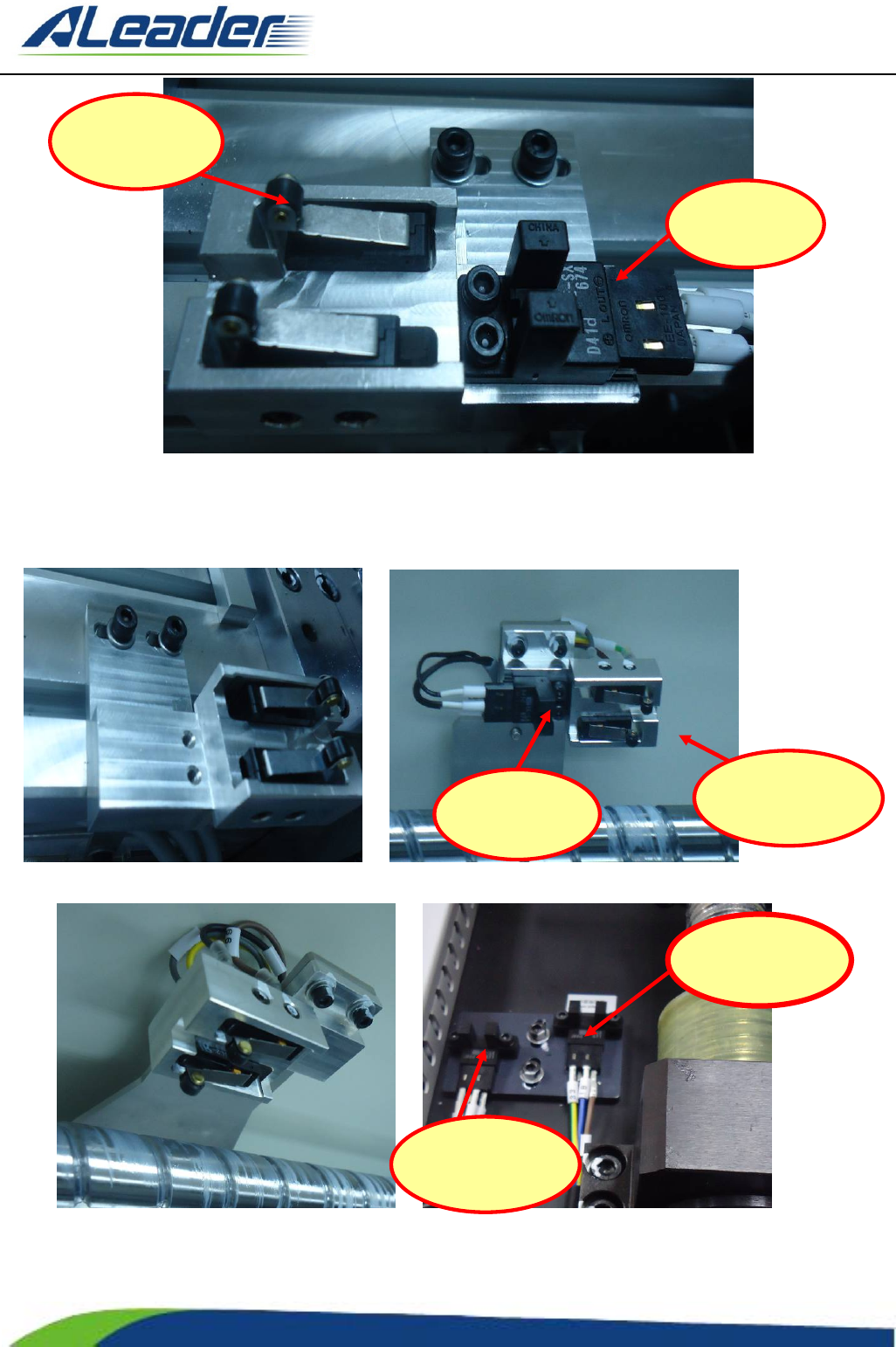

图 5-1 X 轴正限位机械式行程开关及原点光电式开关
图 5-2 X 轴负限位机械式行程开关 图 5-3 Y 轴负限位机械式行程开关
图 5-4 Y 轴正限位机械式行程开关 图 5-5 Z 轴正限位光电式行程开关
X 轴原点开
关
X 轴正限位
机械式开关
Y 轴负限位机
械式开关
Y 轴原点开
关
Z 轴正限位光
电式开关
Z 轴原点开关
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
159
of
199
图 5-6 Z 轴负限位光电式行程开关 图 5-7 D 轴下限位光电式行程开关
图 5-8 D 轴上限位光电式行程开关
（1） 机械式行程开关检查（工序包含机器所有机械式行程开关）
检查前，请准备好工具：白色棉手套一双。
① 打开电脑桌面测试软件 ALD710。
② 出现界面选择检测程序即可进入。如图 5-9 所示。
③ 按下急停按钮。
④ 带上手套，用手指轻轻同时按下 Y 轴机械式行程开关负限位触头 2 个（以 Y 轴负限位为例），
如图 5-11 所示。
⑤ 观察“检测窗口”Y 轴、反向限位下所对应的数值。如图 5-10 所示。
⑥ 若该值有“0”变成红色“1”，则说明此行程开关良好；反之，则不良，请联系我们公司
予以解决。
送 料 传 感
Z 轴负限位光
电式开关
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
160
of
199
图 5-9
图 5-10 检测窗口工具条
