3.6.2.12 缩略图窗口之[程序面]
(1) 不换面: 只测当前面，不换面;
(2) 自动换面: 按照面标识换面, 即先验证面标识, 哪个面标识通过验证则测试哪个面;此功能需要合并程序或
者制作双面程序
(3) 循环换面: 按规律依次换面;
(4) 检测面标识: 是否对面标识进行检测;
(5) 循环测试: 对当前 PCB 板进行循环测试;
(6) 实时显示图像: 相机不停地拍摄图像并显示在 FOV 窗口中;
(7) 测试提速: 加快测试速度, 勾选可提高测试速度, 但可能增多误判;
(8) 启用报警功能: 是否启用报警功能;
(9) Bad Mark：坏块显示.
(10)读取上一块板条码：如当前 PCB 无法读取到条码时，自动使用上一块 PCB 的条码（注：上一块 PCB 必须
能读取到条码）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
107
of
3.6.2.13 缩略图窗口之[显示]
1. 显示图像: 显示缩略图像, 有时为了使其他框看得清楚, 可不勾选此项;
2. 未分配镜头的元件: 是否显示未分配镜头的元件, 双击色块可设定显示颜色;
3. 无标准图库的元件: 是否显示无标准图库的元件, 双击色块可设定显示颜色;
4. 测试正确的元件: 是否显示测试正确的元件, 双击色块可设定显示颜色;
5. 显示屏蔽框: 是否显示显示屏蔽框;
6. 使用元件离线图: 是否使用元件离线图, 如果有手工加入镜头图到离线图中才有效;
7. 十字颜色: 双击色块可设定显示颜色;
8. Ng 颜色: 是否显示 Ng 的元件, 双击色块可设定显示颜色;
9. 显示分区: 是否显示分区, 双击色块可设定显示颜色;
10. 显示镜头路径: 是否显示镜头路径, 双击色块可设定显示颜色;
11. 屏蔽条码框: 是否屏蔽条码框;
12. 只显示单框元件: 是否只显示单框元件, 主要用于波峰焊程序, 因为波峰焊程序的连锡大量使用单框, 且
易于其他元件框重叠, 为了方便选择而设立此选项;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
108
of

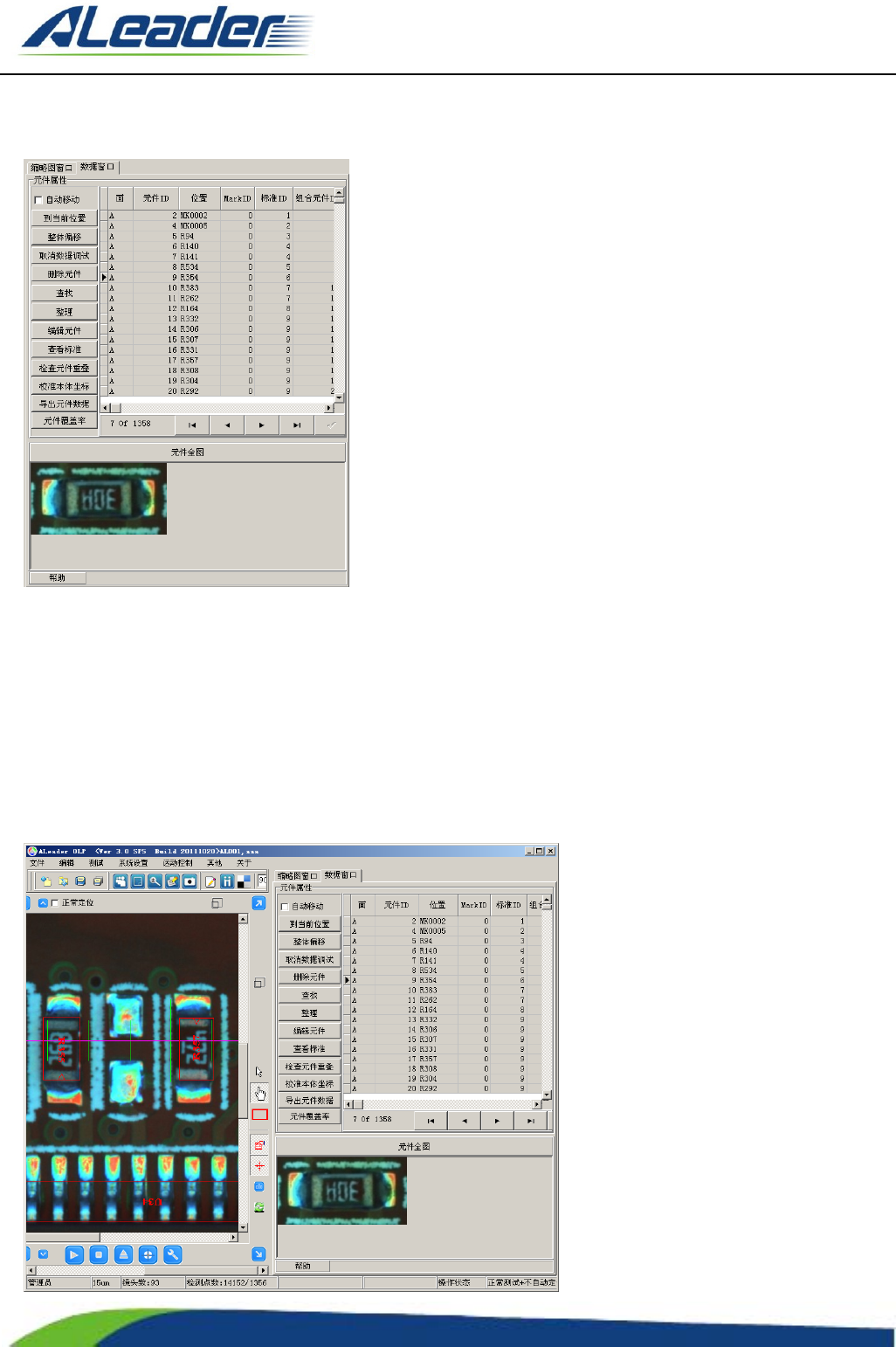

3.6.2.14 数据窗口
(1) 到当前位置
镜头运动到当前元件中心位置， 并自动选中；
(2) 整体偏移
点击选中状态栏的〔显示元件〕复选框，可以看到所有元件框都偏离元件所在位置。这都是正常
情况，因为贴片机的坐标原点与aoi 的坐标原点不同所引起的。接下来我们要对所有元件框整体移动，
先找到任何一个元件框（一般选靠近板边较容易找到当前元件框应对应到实际位置），单击右边任务窗
格的数据窗口可以得到该元件框所对应的元件的名称及坐标，然后根据元件名称找到该元件的实际位
置，选上元件注册的工具条模块的“移动”将十字架中心点移到元件本体中心位置，然后点击“数据窗口”
左边工具栏下的整体偏移即可。
