3.Cpk 界面说明

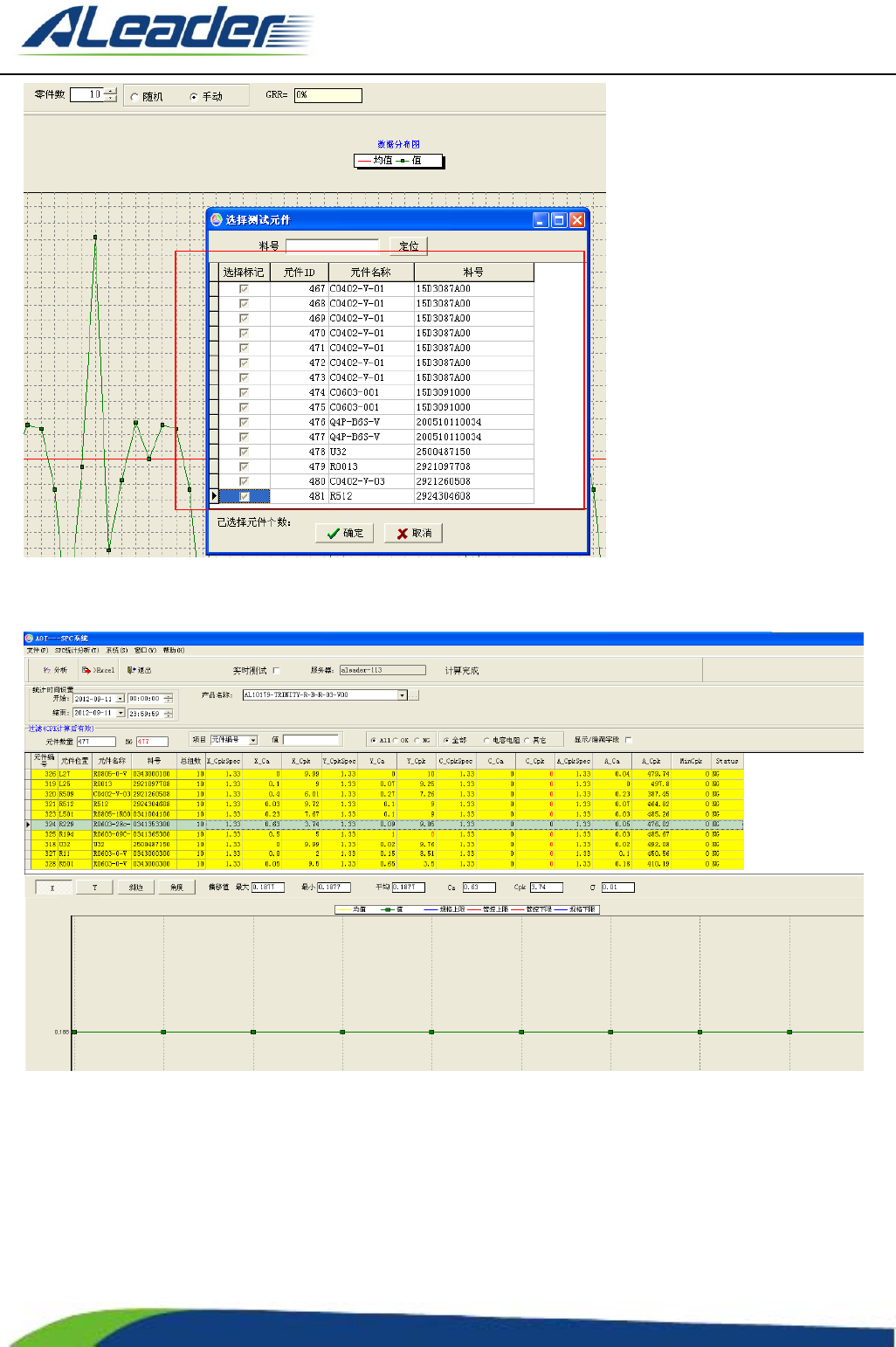

Cpk 界面如下图所示：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
125
of
实时测试：勾选此项，可以接收连接设备的即时测试数据；
项目：选择过滤的类型，有元件编号，元件位置，元件名称，元件料号；
值：为选择过滤的条件；与项目对应，当项目选择为元件编号，此位置则输入元件编号。项目为元件位置，则输
入位置号。项目为元件名称，则输入元件名称。项目为元件料号，则输入料号。

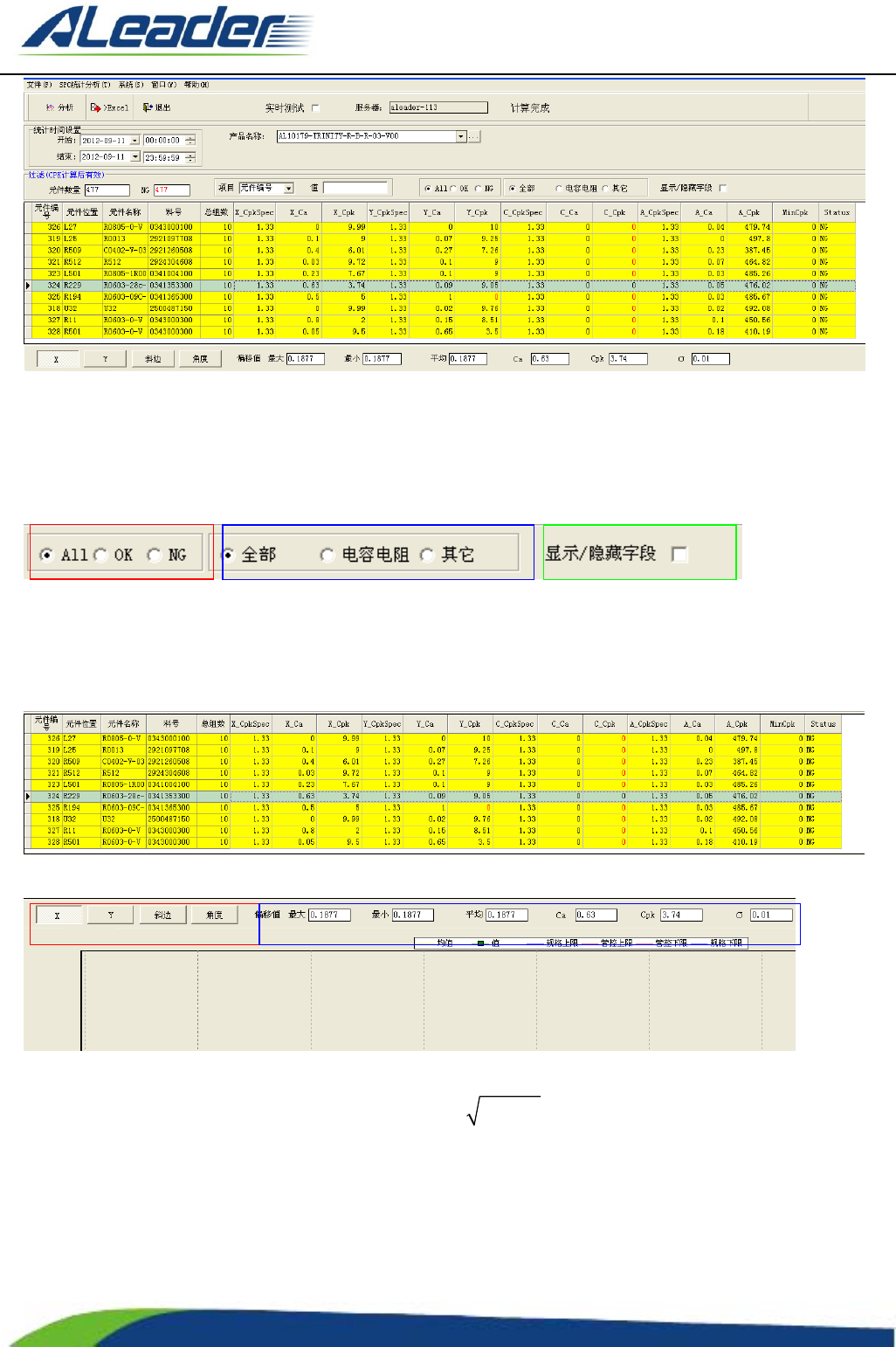

红色框中为选择显示的元件，显示全部元件，显示 OK 元件，显示 NG 元件；
蓝色框为选择元件的类型显示，全部元件，电容电阻元件，其他元件；
绿色框，为在计算结果中显示元件 USL,LSL，MAX，MIN，AVG，Ca 等参数的切换选项。
结果显示区表格，如上图。
上图为 Cpk 中的图表显示区：
红色框内为选择显示的数据：X 偏移，Y 偏移，斜边（
2 2
x y
）偏移，角度偏移；
蓝色框上部为显示通过数据计算的当前选中元件参数返回值；下部为关于图表的显示说明。
远程产线分析，是将缺陷统计和 PPM 统计显示在同一窗口。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
126
of
4.4.4SPC 详细报表

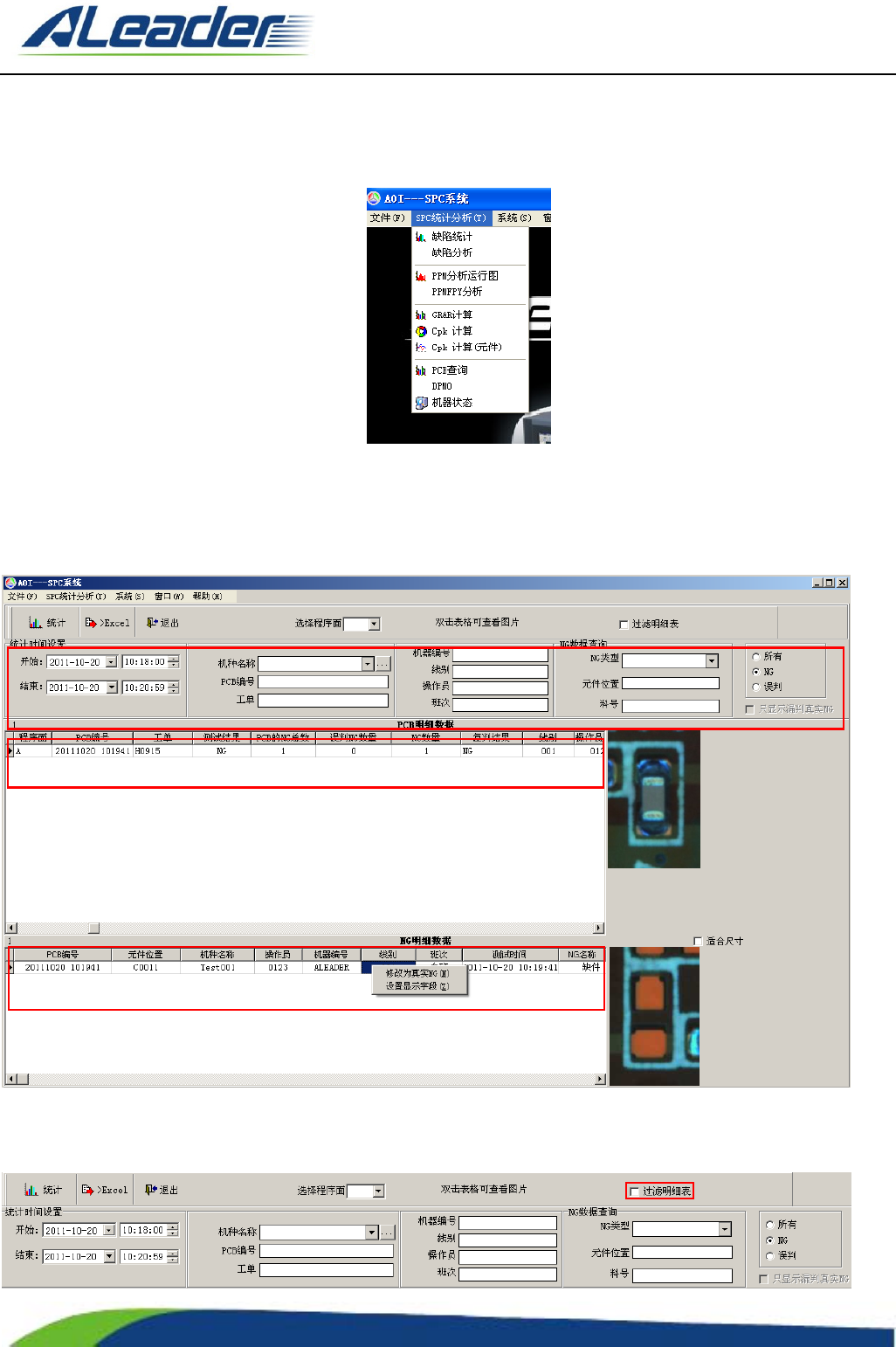

选择菜单“SPC 统计分析”栏下的“PCB 查询”，打开“统计报表界面”。
查询参数选择: 在 A 区域选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的
报表。当各参数信息确定，点击统计即可
