选择合适的速度使用 （SHIFT）、 （CTRL）将轨道宽度调整到卡尺有效量程范围内，
利用卡尺量出当前轨道的实际宽度，如下图：
将当前轨道的实际宽度值输入到下图<轨道实际宽度>中：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
180
of
，完成后保存。
系统会自动生成轨道最大宽度值。
设置三、PCB 停板位置设置：
在线设备，PCB 定位停板位置（以下以 PCB 左进右出为例子）；
使用软件上下左右移动操作，将定位 2 感应器：X 方向移到需要停板的位置上，Y 方向移到 PCB 正上方靠
近固定的轨道边位置（如上图）。
打开软件中的系统设置界面：
输入实际宽度值
定位 1 感应
器，减速
定位 2 感
应器，减速
当 前 需 要
停 板 的 位
置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
181
of

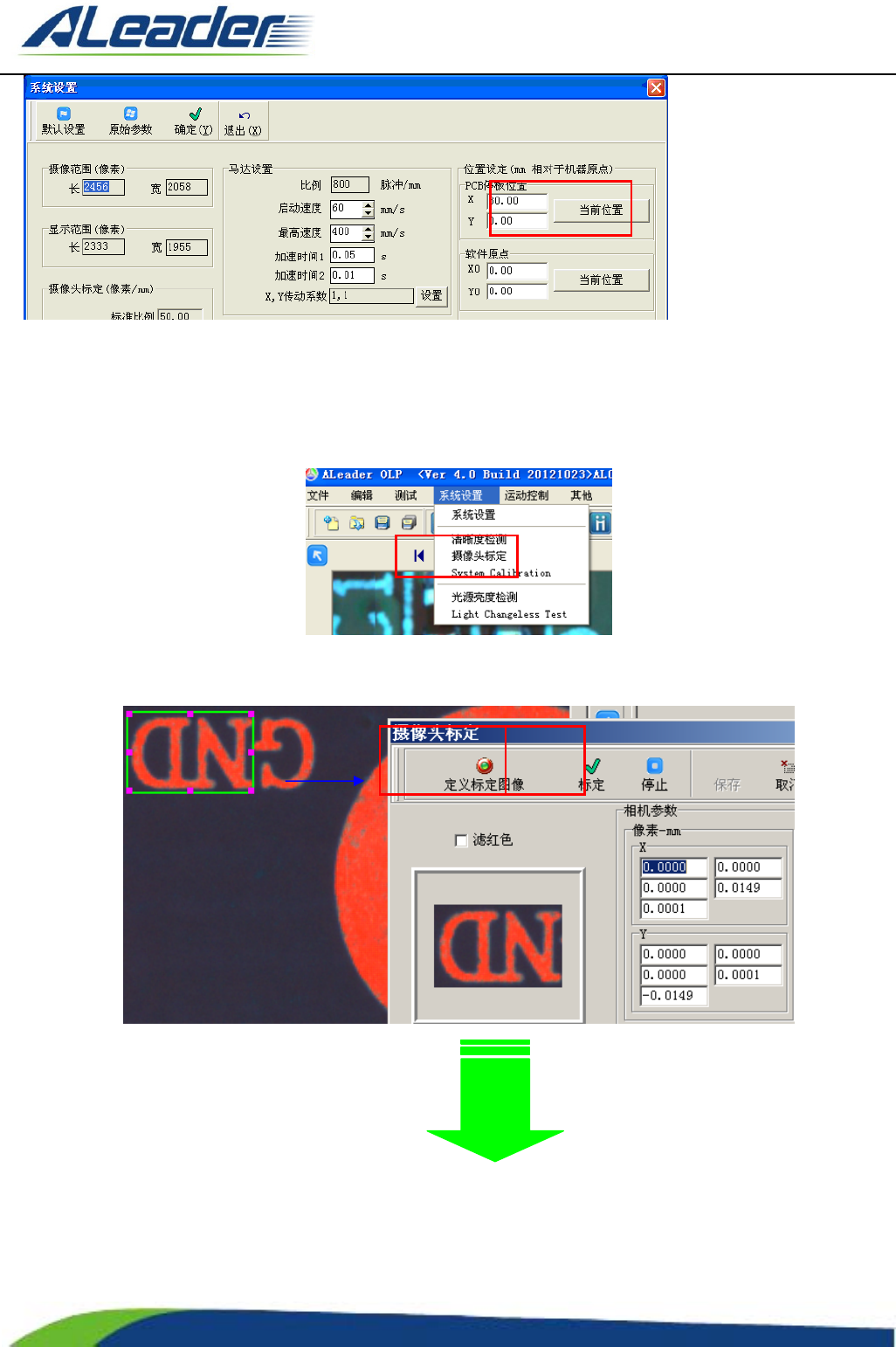

选择当前位置，将当前坐标位置设置为 PCB 停板位置，确定保存数据。
设置四、摄像头标定：
调整好轨道宽度，放入 PCB 板，在 PCB 上找到一个点（离限位 35mm 以上，其附近无类似图案）：
打开系统设置，选择摄像头标定，操作如下：
打开，弹出摄像头标定菜单，移动和调整给定的绿色标定框，在 PCB 上取一个 0805 以下的字符或原件本体；
选好后，定义标定图像→ 标定
通过软件自动运行标定，完成后提示标定完成。 确定后，保存数据。
