2. 读取 CAD 文本文件
参数之间用统一制表符或逗号或分号或空格等分割符分开（可以用 Excel 软件来进行相关操作），然后校正
mark 点。单击[文件]菜单栏下的[CAD 数据导入]选项弹出窗口读取 CAD 文本文件，点击[调入 CAD] 弹出 CAD
装载数据窗口[打开]找到 CAD 数据打开, 选上“列分割方式”的空格(一般为默认即可）单击[数据转换], 设定好
每列数据对应的字段名称（选择任意数据右键），无数据的设定为不使用(可根据数据的不同单位进行转换, 一般
不需更改直接进行下一步骤）, 把数据与 PCB 板上的元件方向旋转为一致（一个小框代表一个元件）完成，如
下图。

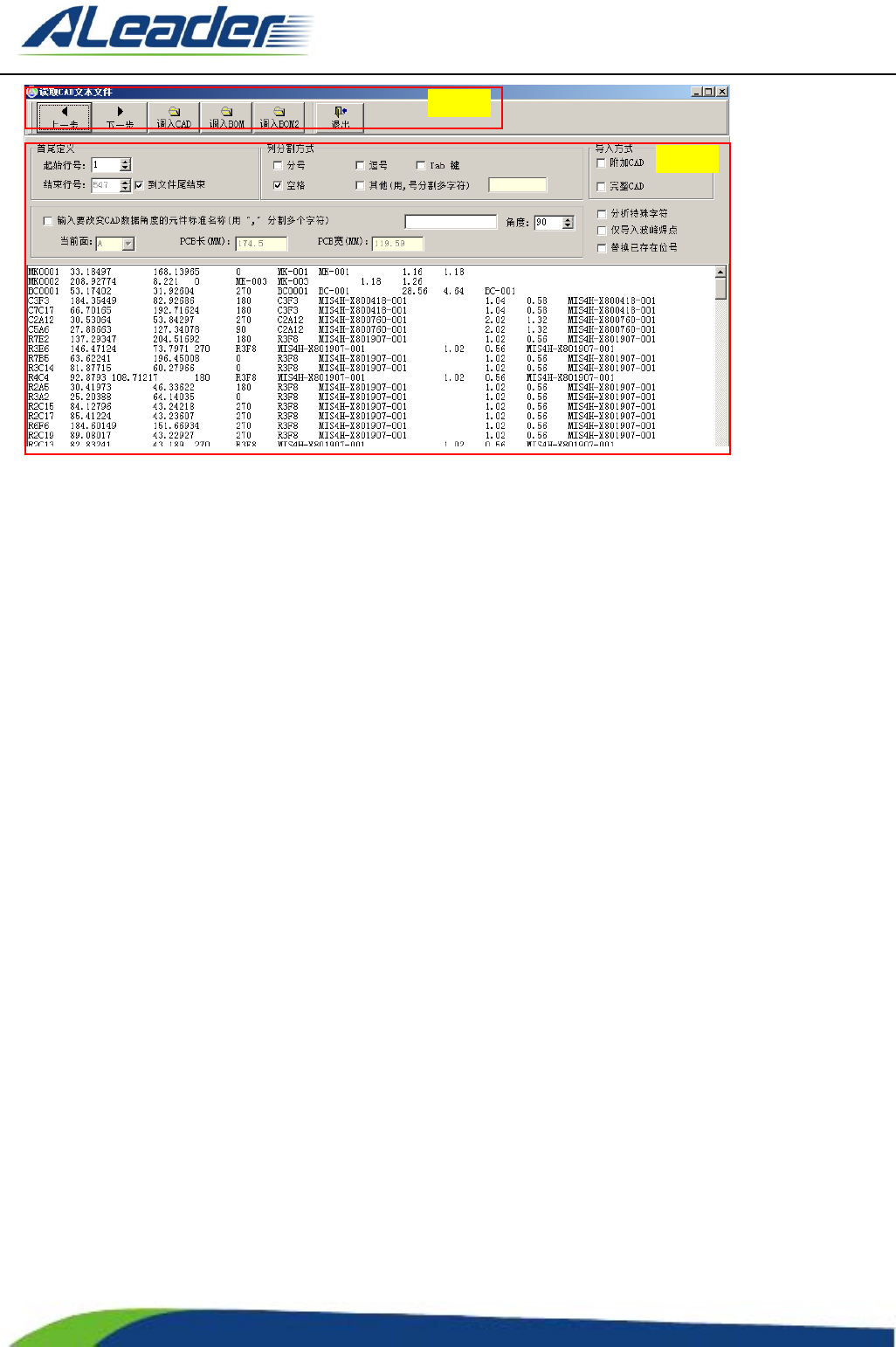

工具条:
1） 调入 CAD：从外部调用 CAD 数据。
2） 调入 BOM: 从外部调用 BOM 表数据, 主要用来确定元件的宽高;
3） 调入 BOM2：可以调入非标准 BOM 表数据，支持对 BOM 数据进行项目指定；
4） 数据转换：导入外部 CAD 数据后，下放数据区“列分割区”选择“空格”，将 CAD 数据转换为程序
数据。
5） 退出：关闭 CAD 导入窗体。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
17
of
199
数据区:
1） 首尾定义：设定数据起点行于终点行。
2） 列分割方式：分割 CAD 数据，分析调入的数据是以什么符号作为分隔符（TAB 键，空格，逗号，其
它符号等）一般选择“Tab 键”和“空格”。
3） “输入要改变 CAD 数据角度的元件名称”是针对特殊元件角度的修正，比如三极管、IC.
4） CAD 数据列表：载入的 CAD 元件数据清单。
5） CAD 文件：显示 CAD 导入文件的所在目录。
6） 附加 cad：多个程序共用一块 pcb 时，可以将公用部分作为 cad 制作程序，然后将变动部分作为附
加 cad 分别导入；
完整 cad：导入后将生成独立程序；
7） 分析特殊字符：识别 cad 文件中特殊字符
8） 仅导入波峰焊点：使用 gerber 文件配合 bom 表生成波峰焊焊点
9） 替换已存在位号：针对使用相同 pcb 设计，仅元件变化的电路板，进行快速程序转换；
工具条
数据区
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
18
of
199

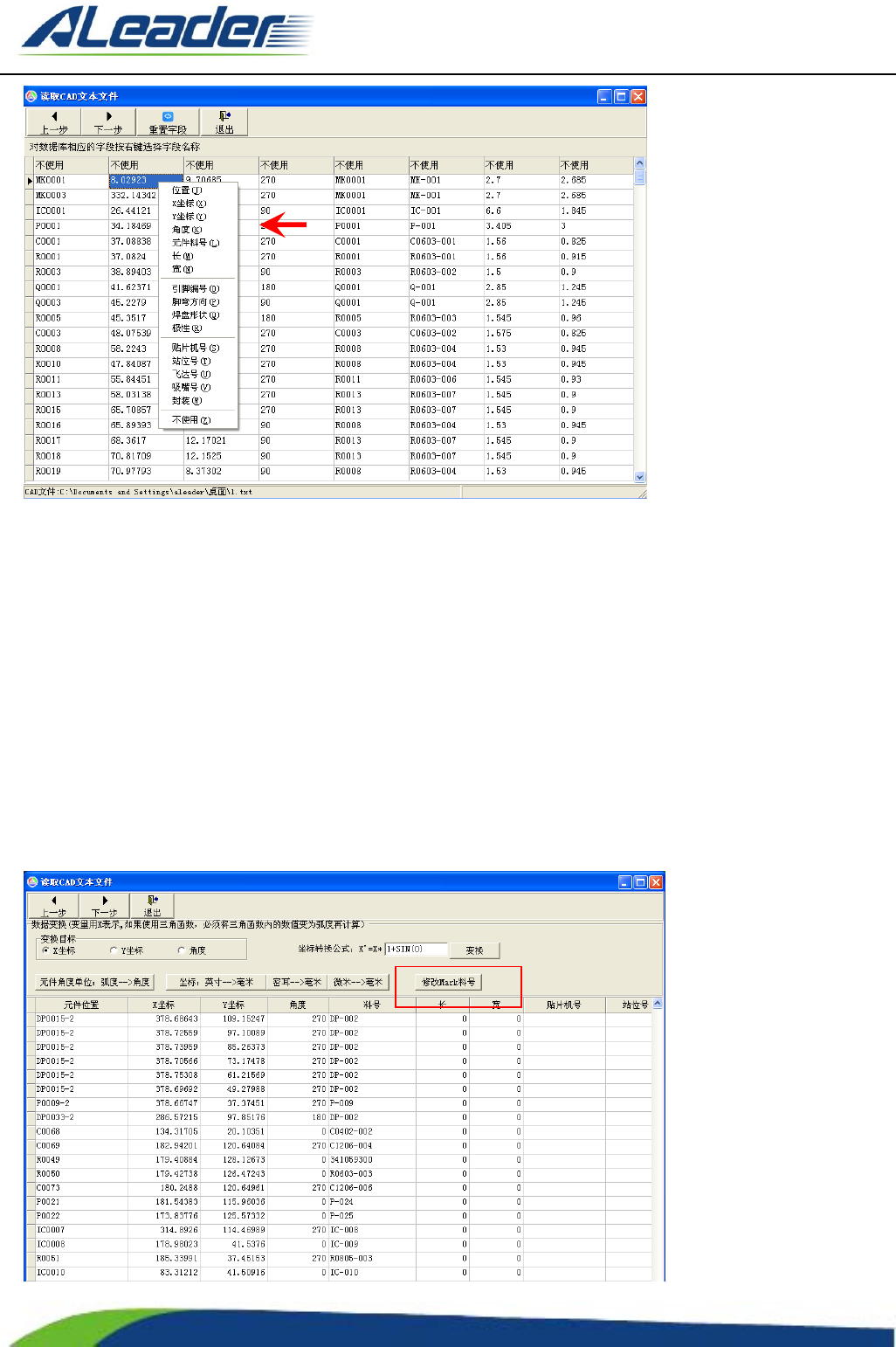

CAD 数据导入后，单击“重置字段”，对各个字段重新设置名称
1） 元件位置：标准元件在实际坐标系的元件位置名称。
2） X 坐标：标准元件在机械坐标系中的横坐标。
3） Y 坐标：标准元件在机械坐标系中的纵坐标。
4） 角度：标准元件在机械坐标系中的角度。
5） 元件料号：对应工厂里的料号标准，自动元件链接的重要参数。
6） 长: 元件长度;
7） 宽: 元件宽度;
设置好 CAD 数据列字段名称后，选择“下一步”，根据数据的实际情况进行转换。
（一般默认即可）
在 每 一 栏目
中“右键”设
置对应参数
