图 3-1 机器后面风扇 图 3-2 机器左侧面风扇
图 3-3 机器右侧面风扇 图 3-4 机器装置
图 3-5 外防护窗拆卸 图 3-6 风扇清洁
外防护
窗
防尘网
内防护
窗
叶片
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
140
of
图 3-7 外防护窗清洁 图 3-8 防尘网清洁
6.2.2 电脑主机防尘网清理
① 将机箱前面防尘网抽屉拉开（用手指将 PULL OPEN 字样往外挤，同时往与抽屉
平行方向拉），如图 3-9 所示。
② 拿出防尘网，清理掉掉灰尘，如图 3-10 所示。
③ 防尘网放好原位，关上抽屉。
图 3-9 图 3-10
6.2.3 X-Y-W 轴平台和 D 轴升降台清洁润滑
ALD700ⅡX-Y-W 轴平台包含 X-Y-W 轴滚珠丝杠、直线导轨。机器滚珠丝杠分布于
X/Y/W 轴，共四个，如图 3-11/3-12/3-13/3-14 所示。直线导轨共四个，如图
PULL
OPEN
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
141
of
3-15/3-16/3-17 所示。

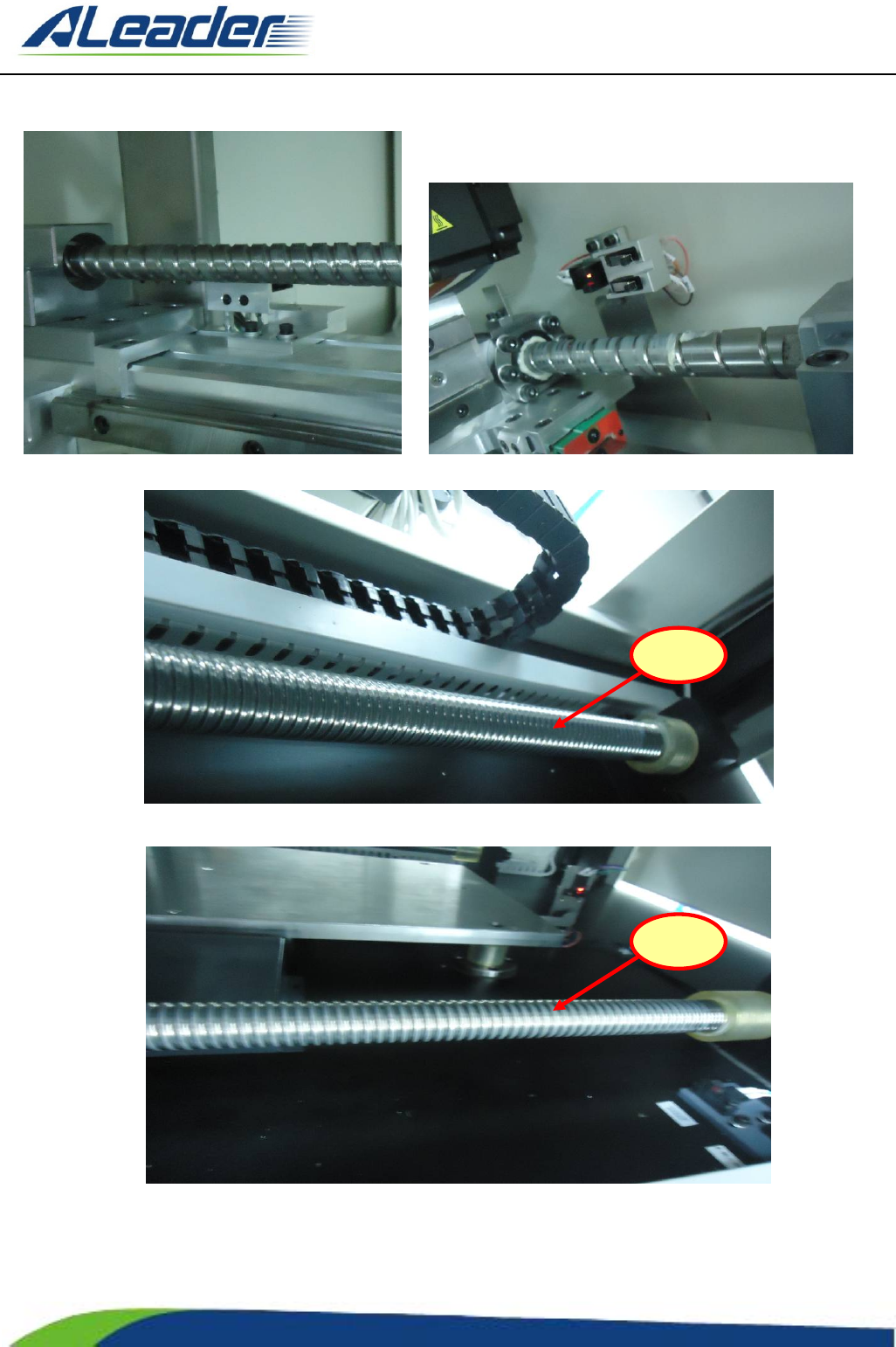

图 3-11 X 轴滚珠丝杠 图 3-12 Y 轴滚珠丝杠
图 3-13 W 轴滚珠丝杠（左）
图 3-14 W 轴滚珠丝杠（右）
丝杠
丝杠
