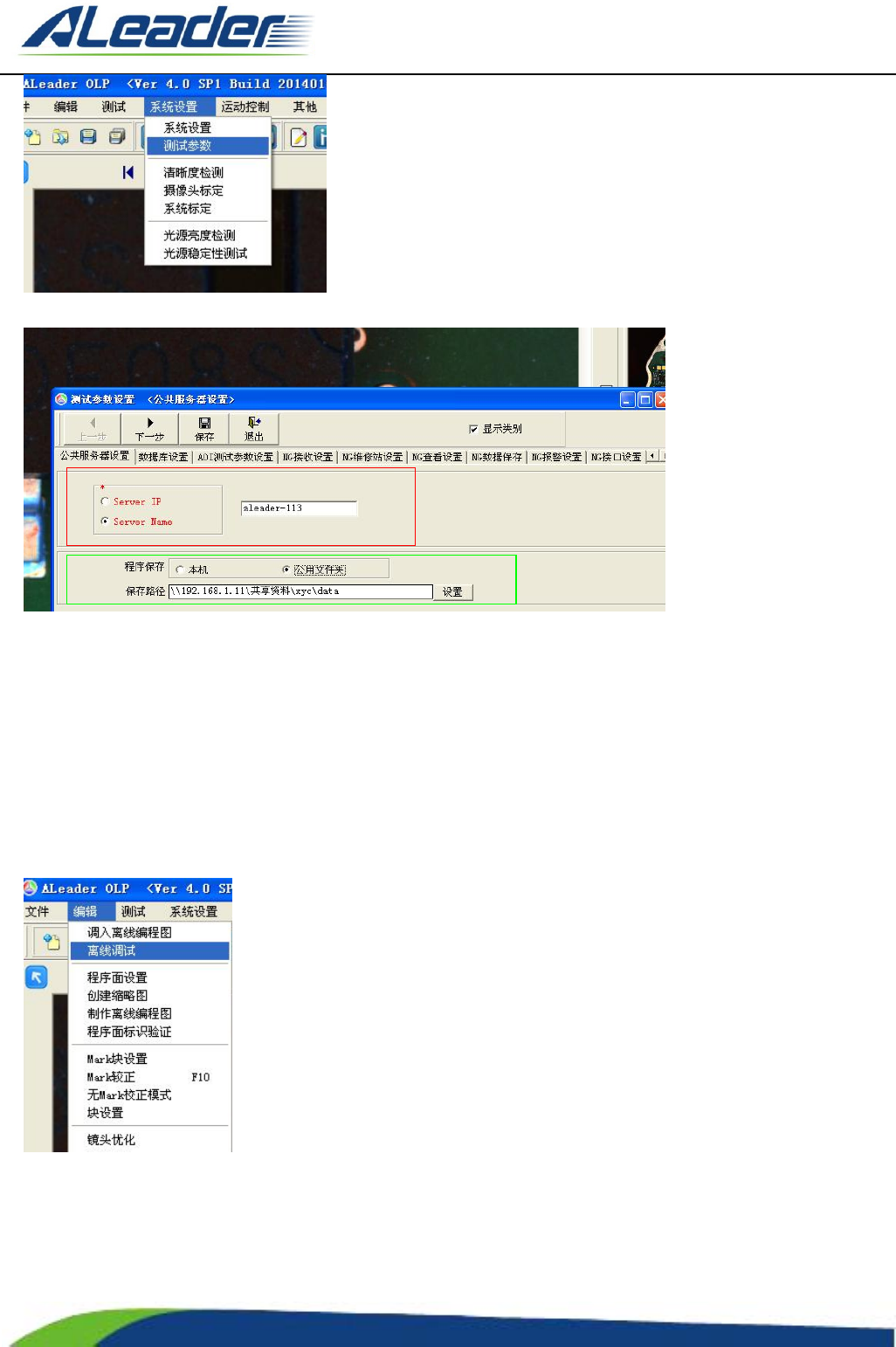

进入参数设置中，在如下界面
勾选“显示类型”，然后将“server name”指向一个固定的位置，如上图中的“aleader-113”（注意：此为举例，
实际设置中可能有不同）；在绿色框区域以网络路径的方式，指向一个确定的具有完全读写权限的共享文件夹，
如本文开头的“prodata”文件夹（注意：此设置在设备及离线电脑上应一致，请填入完整的网络路径）。
上述设置好以后，请在设备上在此“导入程序”，此时导入程序，程序将会自动保存到刚才设置的网络路径界
面。
打开软件的如下菜单：

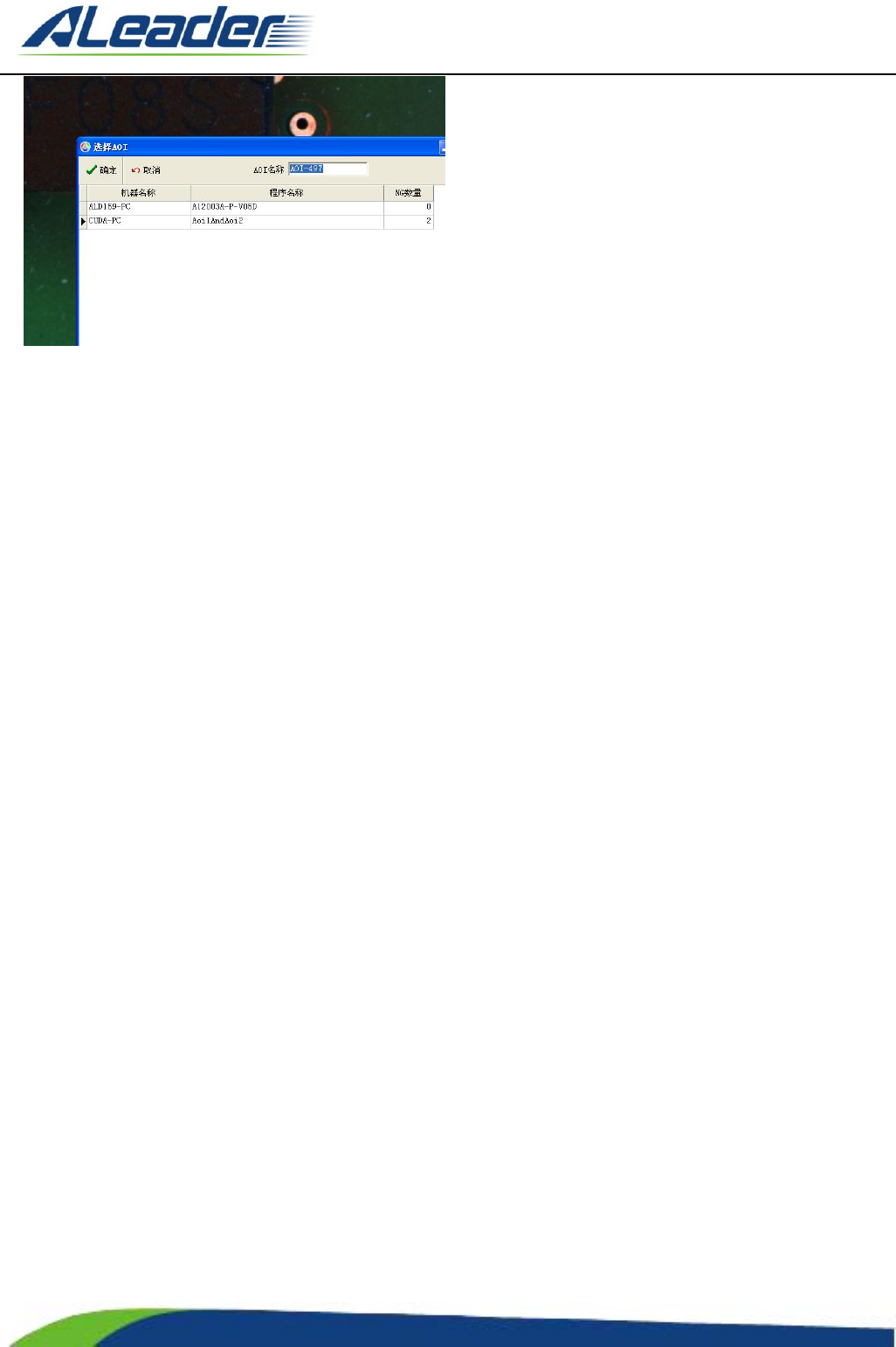

在弹出的窗口中会显示对应的设备及设备正在调用的程序
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
198
of
选择对应的程序将会自动连接到设备，等待出现连接成功后，及可开始离线调试。
注 1：如连接设备失败，将在设备选择界面底部显示失败原因，按照原因检查设置即可排除问题。
注 2：双轨设备需要使用专门的离线调试软件，如不匹配将无法进行正常设备调试。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
199
of
设备连接电脑位置定义图
以下为目前对当前设备所有可连接位置的电脑设备的名称定义，以后如遇到相关问题，请在信息反馈中根据此结
构说明详细的故障位置：
AOI（SPI）设备
测试结果查看电脑（离线
型设备，一般情况下使用
设备电脑实现此功能）
SPC 中心服务器
NG 维修站（此位置仅供工
厂维修部门使用）
SPC 查看电脑（提供数据查询）
