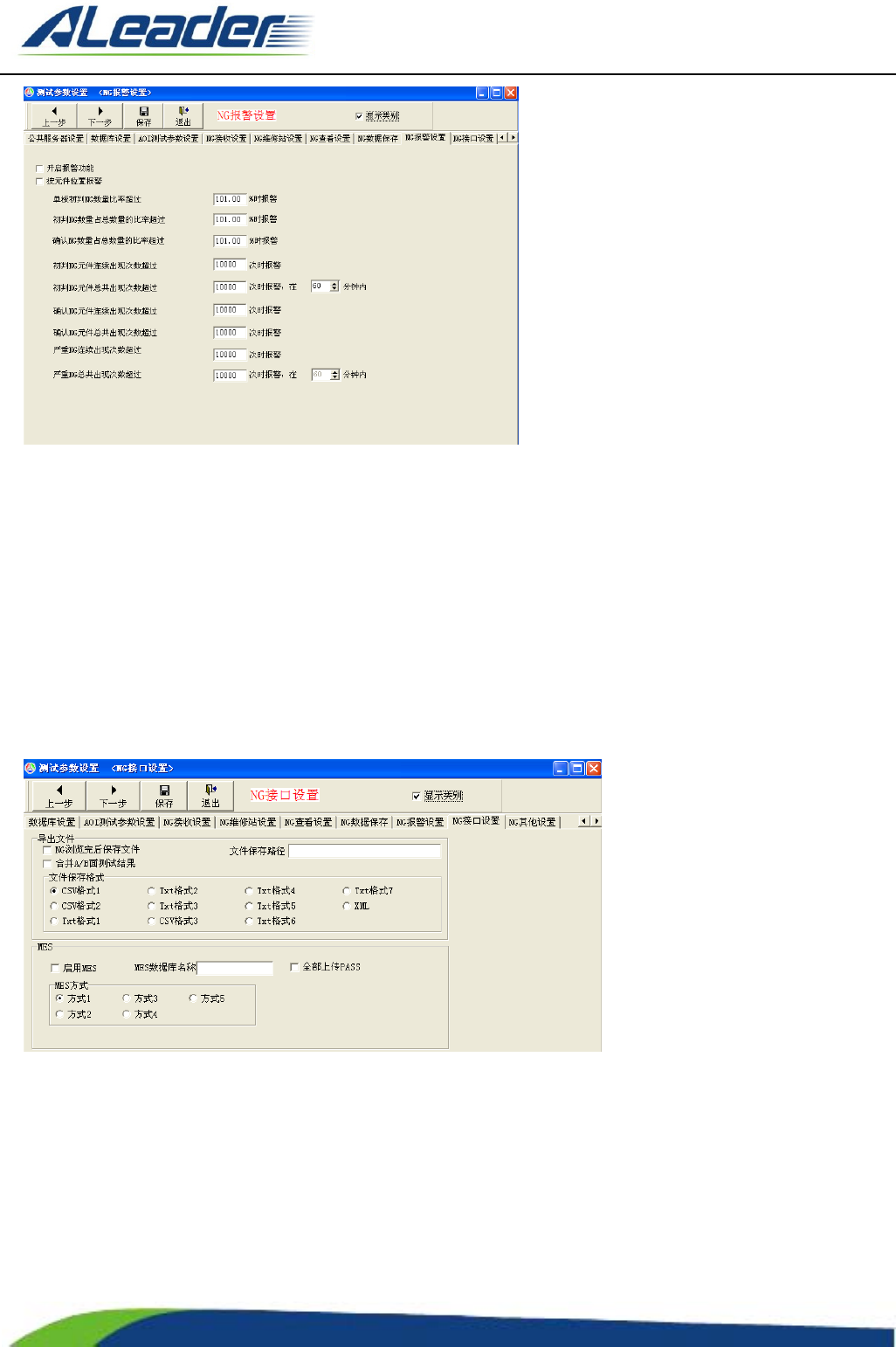

上图为出现 NG 时，可选 NG 报警类型可选参数项；
开启报警功能：开启报警。
按元件位置报警：连片上相同位置出现 NG 时，记为 2 个 NG。
可自由设置报警的种类：
NG 数量占总数量的比率
初判 NG 元件连续出现次数
初判 NG 元件总共出现次数
确认 NG 元件连续出现次数
确认 NG 元件总共出现次数
上图为设备可以输出 NG 数据的接口设置，此设置需要双方工程师配合设置；如无必要请勿擅自修改，以免
造成无数据或数据接收失败的情况。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
61
of
条码：
不输入条码：
条码解码失败手工输入：在条码解码失败时，可手工输入条码。
全部手工输入条码：不尝试解码，直接手工输入全部条码。
语言：语言种类选择。
NG 类型：如下图
此项为 NG 定义，及相关检测类型及快捷键设置，如非必要请勿修改。
GRR、CPK：
此项为选择检测时，是否输出 GRR 或者 CPK 数据，及输出数据的保存位置。
偏移：
此项设置，当元件在 X 或者 Y 轴方向最大偏移量，超过此上限则会报 NG。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
62
of
3.4 相机清晰度调整，摄像头标定与光源亮度调整
3.4.1 清晰度调整
方法: 将 FOV 移至调整清晰度的标定区域, 通过调整相机高度与焦距, 使图像的清晰度最高, 即窗口中的清晰
度数值最大;
3.4.2 摄像头标定
1. 作用: 确定相机的真实毫米像素比, 镜头安装水平方向的角度, 以便用于较正图像;
2. 标定方法: 在FOV编辑区鼠标拖动标定框，框住进行标定的图像（一般情况下选择基板上的丝印）。然后单
击〔定义标定图像〕按钮，确定标定图像；然后单击〔标定〕，机器自动进行标定工作。标定自动完成后，点击
〔保存〕完成标定工作及退出。
注意：在选择进行标定的目标时，目标近距离范围内尽量不要有相近似的物体。不然会导致标定效果差.
