选择轨道后，按照上述步骤制作选定轨道的测试程序，然后选择另一轨道，重复上述步骤，完成程序制作。
同样在调入测试程序时，需要选择轨道进行程序调入，才能进行双轨的正常测试。（如果两轨道需要对同一集
中进行测试，也需要选择轨道调入两次程序，否则无法正常测试）
3.1.3 元件注册方法及算法使用
3.1.3.1 元件注册方法
电容
电容，是炉后 PCBA 中最常见的元器件，不具备极性。电容的元件标准包括 1 个本体框、2 个少锡框、2 个空
焊框、2 个缺件框、1 个错件框。其元件注册示意图如下：
上图中红色框为本体框，黄色框为错件框，蓝色框为少锡框（空焊框和缺件框），少锡框与空焊框、缺件框的
位置基本一致。其注册窗体如下：

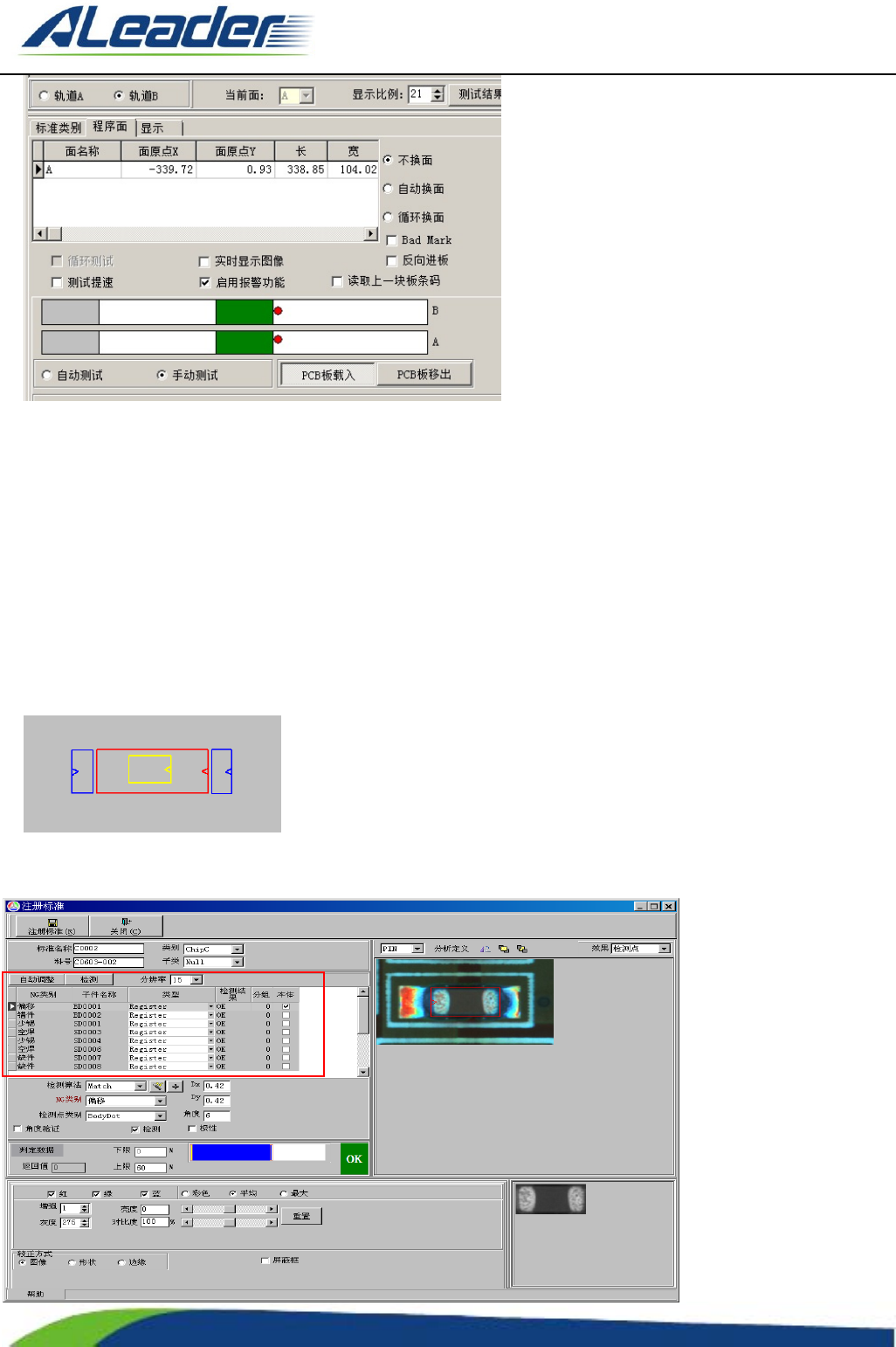

①
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
25
of
199
如上图①中为电容的所有检测项。其注册与调试如下：
元件类
型
检测项 说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<基本算法>中<偏移>中
采用“Match”算法。
少锡框
少锡框的作用是用于检测焊点的爬锡状况。其注册与调试见<基本算法>中<
少锡>中采用“TOC”算法。
空焊框
空焊框的作用是用于检测焊点是否发生空焊。其注册与调试见<基本算法>
中<空焊>中采用“TOC”算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<基本算法>中<错件>中采用“TOC”算法。
电容
缺件框
缺件框的作用是用于检测元件是否缺件。其注册与调试见<基本算法>中<
缺件>中采用“Length”算法。
电阻
电阻，是炉后 PCBA 中比较常见的元器件，不具备极性。电阻注册标准包括 1 个本体框、2 个少锡框、2 个空
焊框、1 个错件（缺件）框。其元件注册示意图如下：

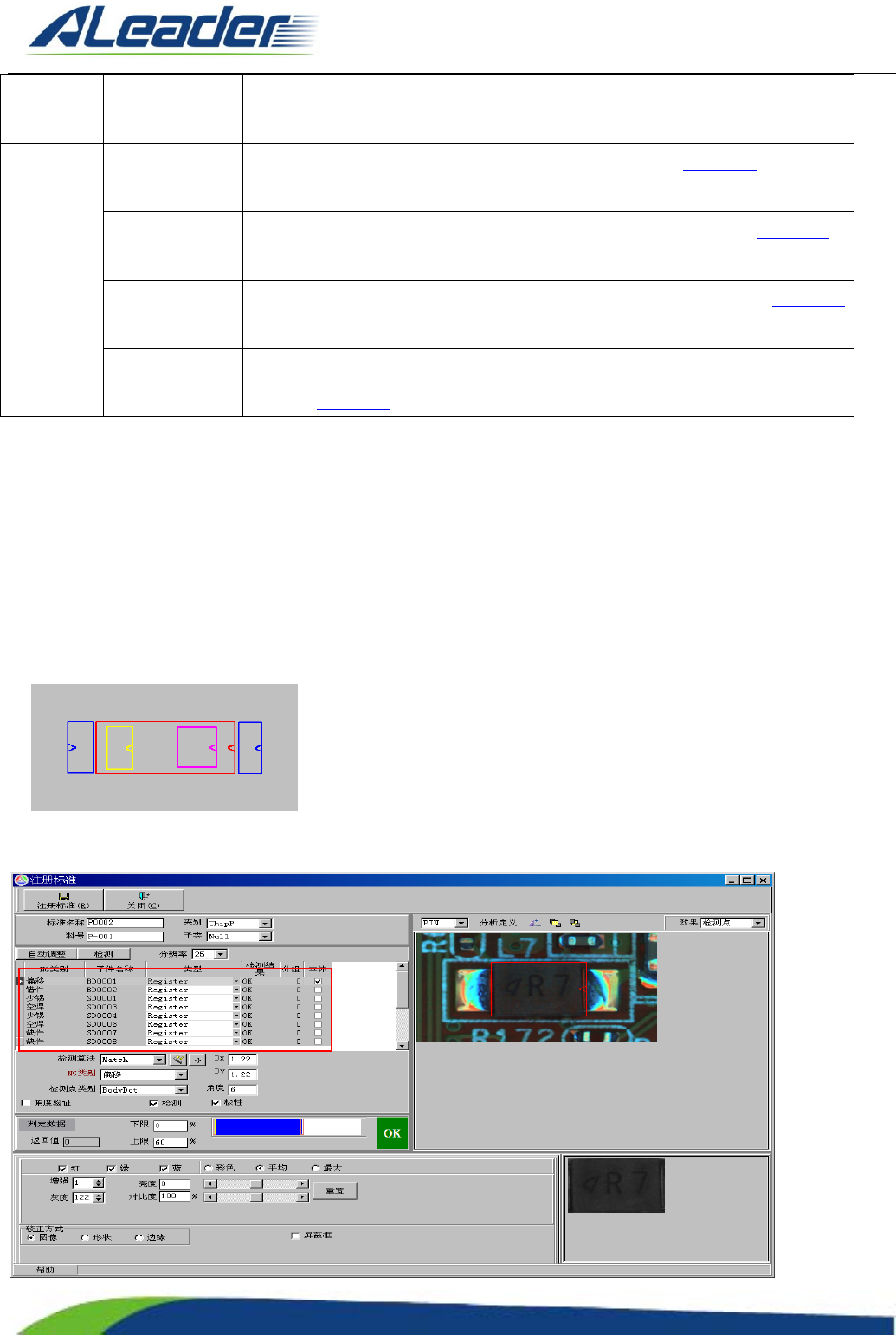

见上图，红色框为本体框，黄色框为错件（缺件）框，蓝色框为少锡框（空焊框），少锡框与空焊框、缺件框
的位置基本一致。其注册窗体如下：
如上图①中为电阻的所有检测项。其注册与调试如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
26
of
199
元件类
型
检测项 说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<基本算法>中<偏移>
中采用“Match”算法。
少锡框
少锡框的作用是用于检测焊点的爬锡状况。其注册与调试见<基本算法>
中<少锡>中采用“TOC”算法。
空焊框
空焊框的作用是用于检测焊点是否发生空焊。其注册与调试见<基本算法
>中<空焊>中采用“TOC”算法。
电阻
错件（缺件）
框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与
调试见<基本算法>中<错件>中采用“OCV”算法。
提示：电阻的缺件框与错件框为同一检测框，该检测框主要检测丝印。
极性二脚件
极性二脚件，包括具备极性的二脚件、二极管等元件，该类元件也是炉后焊锡的常见的元器件。该类元件器
件具备极性（方向性），有的带有丝印，丝印多为模糊丝印；有的带有极性标志，极性标志多是元件的某个固定
区域。其注册示意图如下：

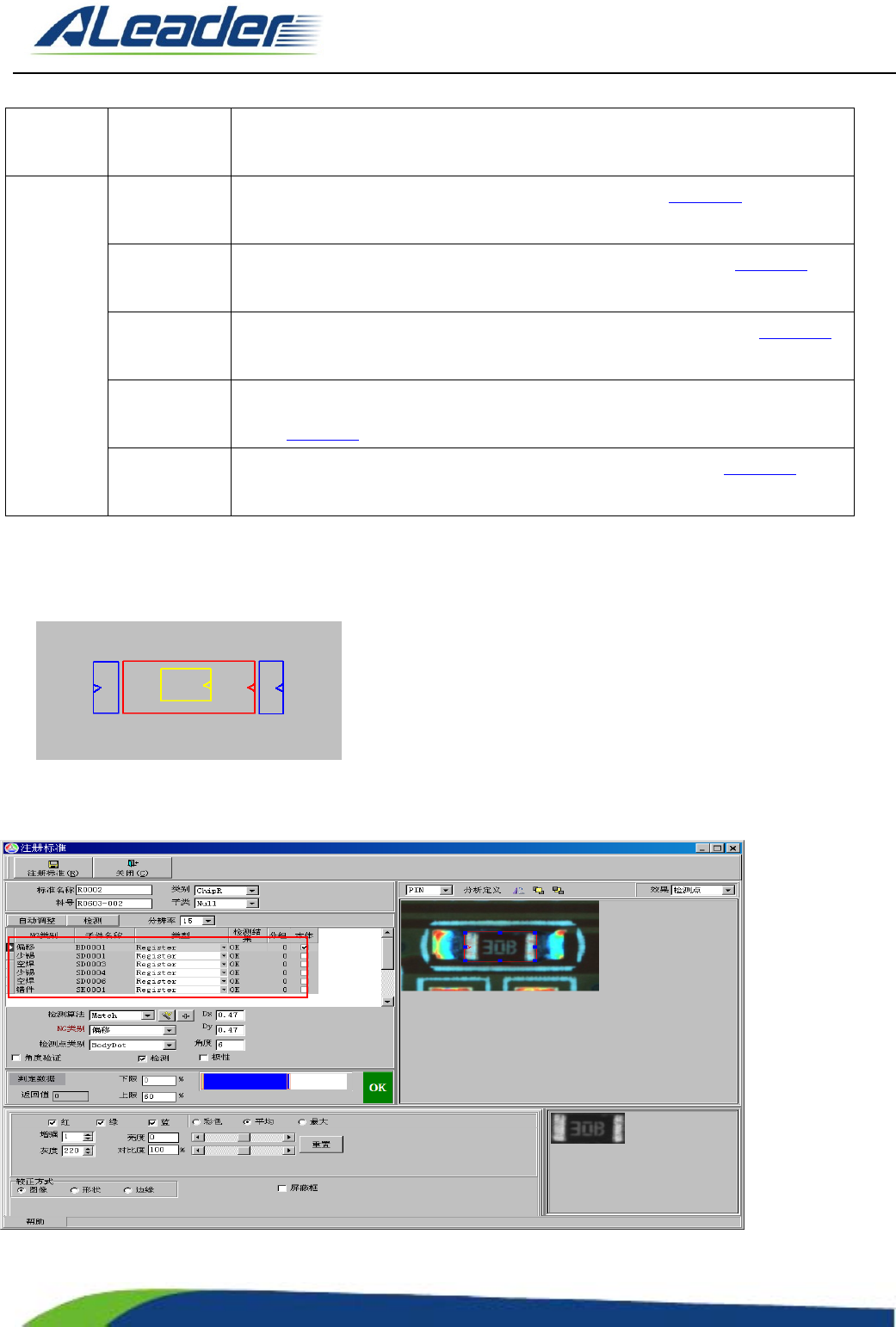

上图中，红色框为主体框，蓝色框为少锡（空焊、缺件）框，紫色框为错件框，黄色框为极性框。其注册窗
体如下：
①
