图 3-18 清除陈油 图 2-19 OKS422 油脂（机器附件）
图 3-20 丝杠加入新油 图 3-21 丝杠润滑均匀后
（2） 直线导轨润滑（此工序包含机器所有直线导轨）
保养前，请准备好工具：白色棉手套、OKS 422 油脂（机器附件）、画笔、白
色抹布等。
① 机器关机；
② 带上手套，用干净的白布清除陈油，如图 3-22 所示。
③ 用画笔将 OKS422 油脂均匀加入导轨中两侧面圆弧槽中，如图 3-23 所示。
④ 打开测试软件，将机器各轴导轨运动 4-5 次，使其润滑均匀，图 3-24 所示。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
144
of
图 3-22 清除陈油 图 3-23 直线导轨加入新油
图 3-24
保养前，请准备好工具：白色棉手套、OKS 422 油脂（机器附件）、注射器、画笔、
白色抹布等；
① 机器关机。
② 带上手套，待工作台下降后，用抹布清理掉陈油。
③ 将 OKS422 油脂注入注射器内 6-8ml，如图 3-25，位于螺杆下方端部有一个注
油孔，把注射器针孔对准螺杆注油孔，将油加入螺杆内，如图 3-26 所示。
螺杆
圆弧槽
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
145
of
④ 打开机器测试软件，反复使工作台升降 4-5 次。

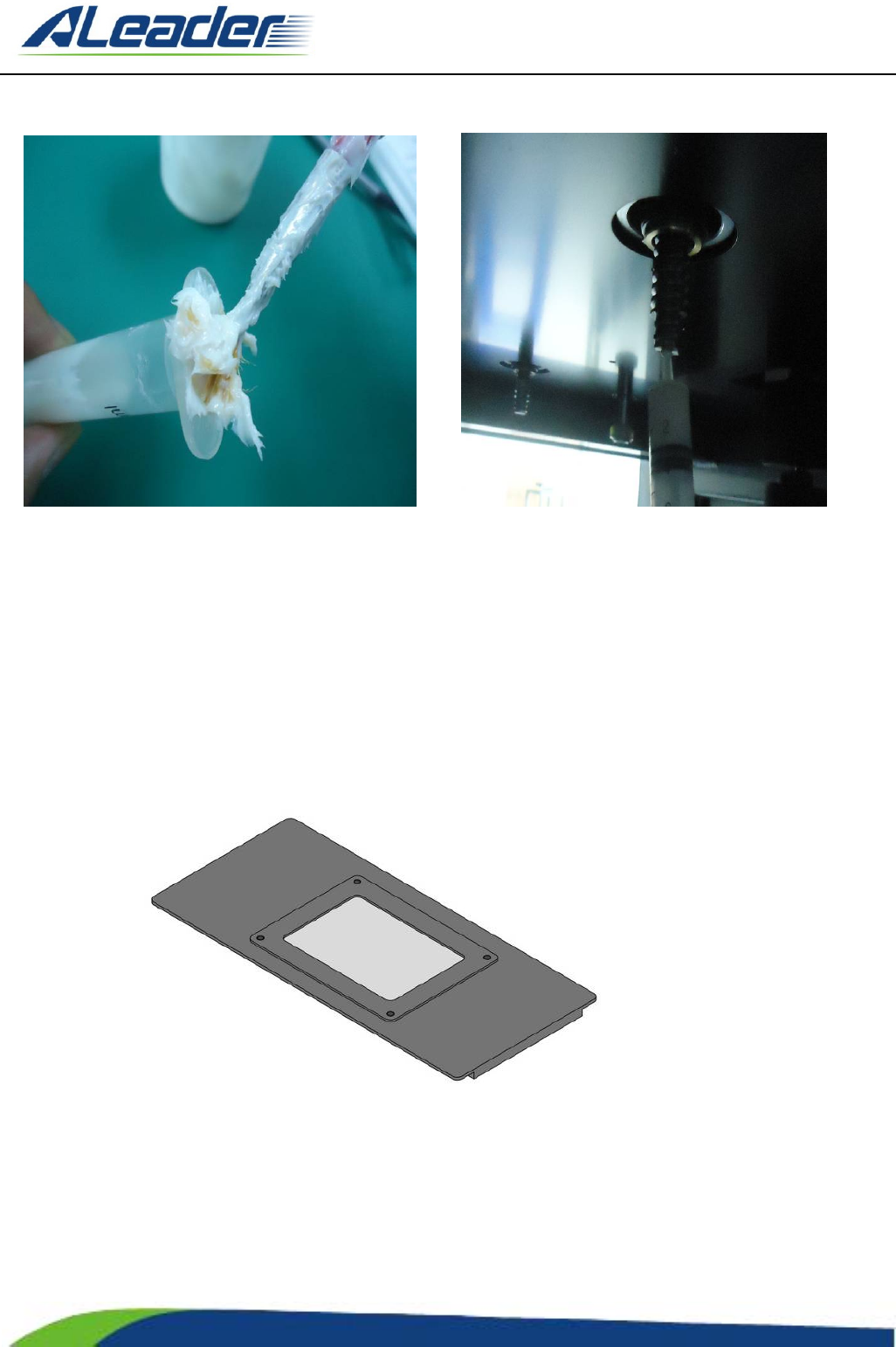

图 3-25 往注射器注入油脂 图 3-26 往螺杆注入油脂
