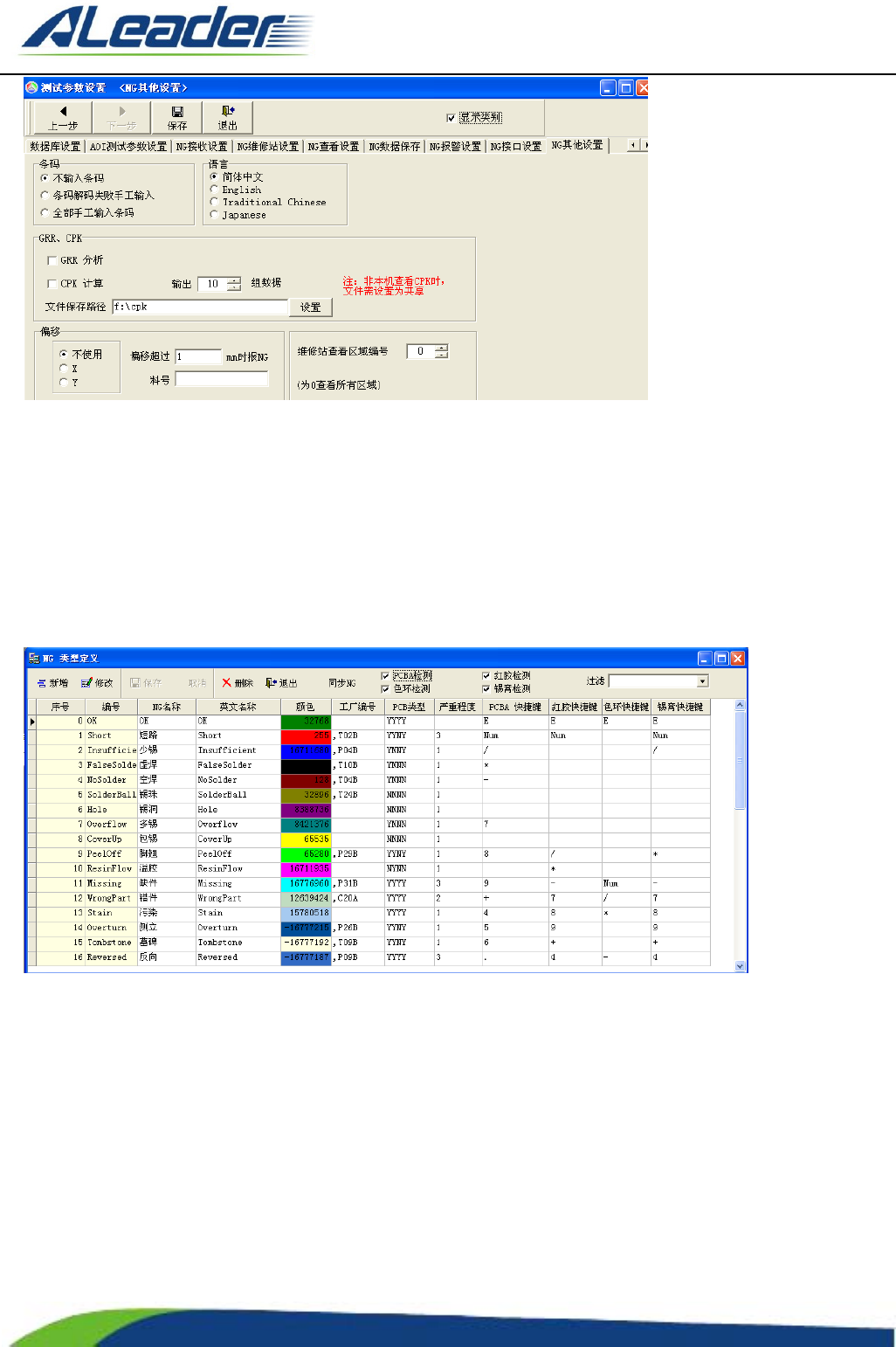

条码：
不输入条码：
条码解码失败手工输入：在条码解码失败时，可手工输入条码。
全部手工输入条码：不尝试解码，直接手工输入全部条码。
语言：语言种类选择。
NG 类型：如下图
此项为 NG 定义，及相关检测类型及快捷键设置，如非必要请勿修改。
GRR、CPK：
此项为选择检测时，是否输出 GRR 或者 CPK 数据，及输出数据的保存位置。
偏移：
此项设置，当元件在 X 或者 Y 轴方向最大偏移量，超过此上限则会报 NG。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
62
of
199

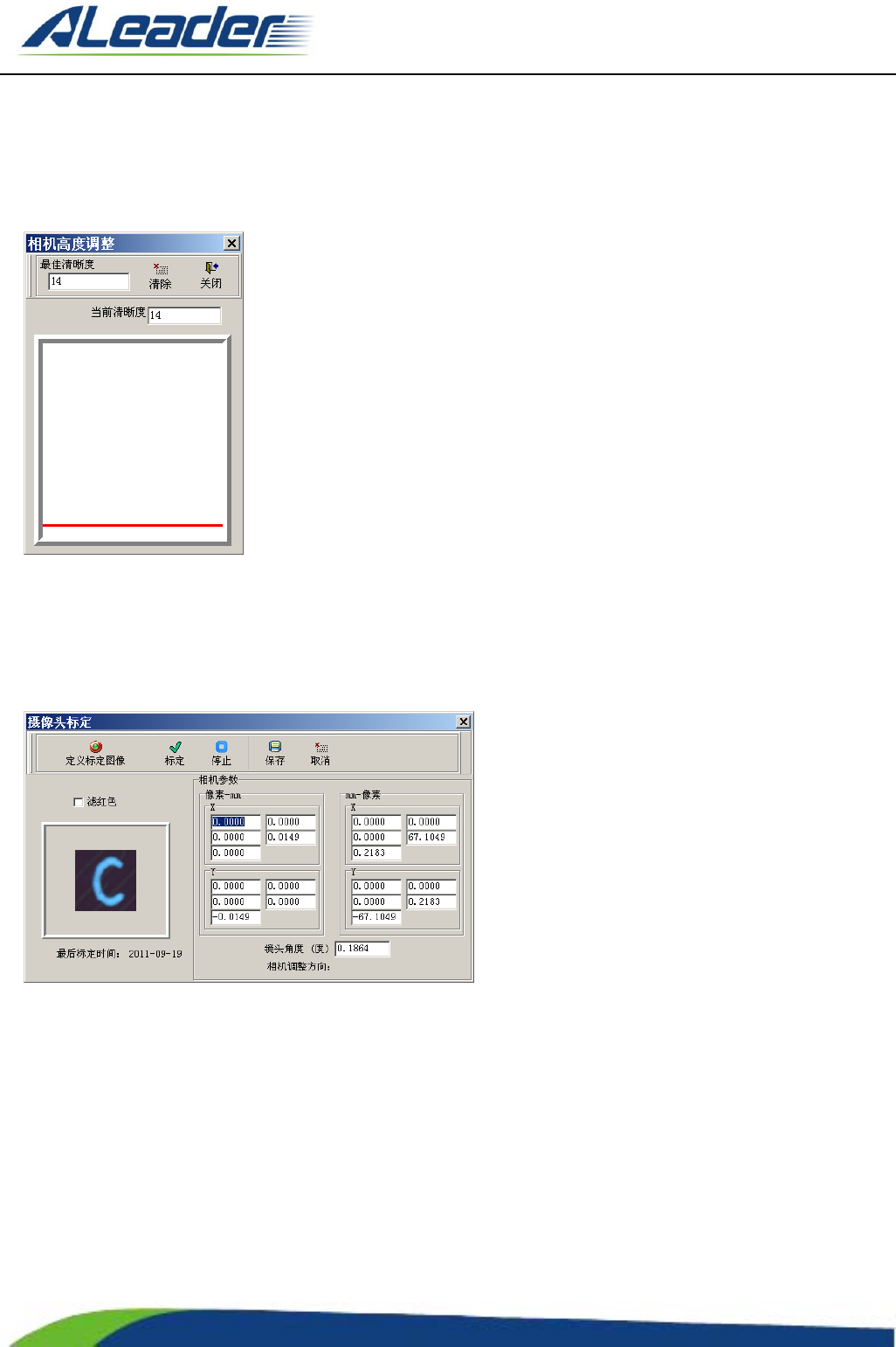

3.4 相机清晰度调整，摄像头标定与光源亮度调整
3.4.1 清晰度调整
方法: 将 FOV 移至调整清晰度的标定区域, 通过调整相机高度与焦距, 使图像的清晰度最高, 即窗口中的清晰
度数值最大;
3.4.2 摄像头标定
1. 作用: 确定相机的真实毫米像素比, 镜头安装水平方向的角度, 以便用于较正图像;
2. 标定方法: 在FOV编辑区鼠标拖动标定框，框住进行标定的图像（一般情况下选择基板上的丝印）。然后单
击〔定义标定图像〕按钮，确定标定图像；然后单击〔标定〕，机器自动进行标定工作。标定自动完成后，点击
〔保存〕完成标定工作及退出。
注意：在选择进行标定的目标时，目标近距离范围内尽量不要有相近似的物体。不然会导致标定效果差.
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
63
of
199
3.4.3 XY 系统标定
此功能为使用高精度的标定工具，对设备的机械精度进行校正。通过对标定的测定，将对设备在每个检测位
置的坐标有一个有效的数据验证及补偿效果。
快速输出 CAD：将输出标准 CAD 文件至特定目录；
标定板精度检测：将对标定工具的精度进行测试；
XY 垂直度检测：检测设备的机械垂直度是否达到标准。
通过对标定工具的测试，测试结果将在“XY 标定结果”及“镜头标定结果”中显示。
注意：此功能非标准配置，如有需要请联系相关人员。
3.4.4 光源亮度检测与调整
