② 将设备关闭，再关闭设备电源总开关。
③ 带上手套，用干净棉布清洁机器外壳的灰尘。
注意：如设备外壳有比较难擦拭的污迹，请用酒精或专用清洁剂擦除；擦拭油漆
表面时，请勿用天那水或其它带腐蚀性的液体擦拭设备外壳否则将造成设备漆面损
坏。
6.2 月保养（项目包括周保养及下列内容）
月保养也包含了周保养的内容，下面是继周保养后月保养为周期的内容：
6.2.1 各散热风扇清洁检查
位于机器外壳三个面（后面四个、左右侧面各 1 个）共有 6 个风扇，如图 3-1/3-2/3-3
所示。风扇由外防护窗、防尘网、叶片、内防护窗共 4 个部分组成，如图 3-4 所示。
清洁前，请准备工具：一字螺丝刀、干抹布、白色棉手套一双；
注意：拆风扇外防护窗时，请小心！位于外防护窗四个内侧面分别带有扣子，如
图 3-5 所示。一只手用一字螺丝刀往外顶住边沿，另一只手轻轻拔起外防护窗，如
图 3-5 所示。
清洁步骤：
① 机器关机，用螺丝刀将风扇外防护窗从机器中拆下来（风扇其他部件不需拆
卸），如图 3-5 所示。
② 用干抹布清洁风扇外防护窗、叶片、钣金几个部分，如图 3-6/3-7 所示。
③ 清理防尘网灰尘，如图 3-8 所示。
④ 清洁完成后，装好风扇，收拾工具。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
139
of

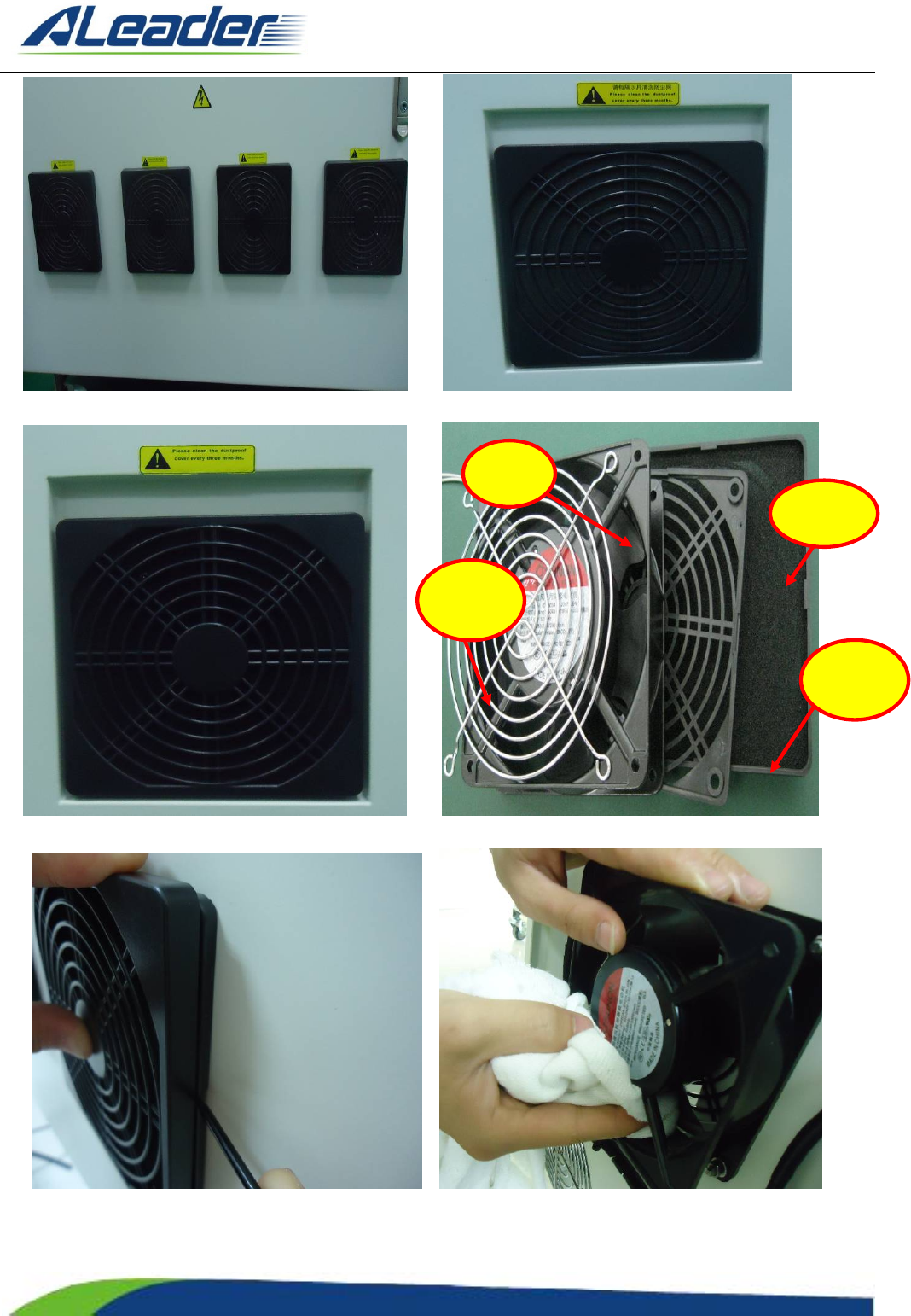

图 3-1 机器后面风扇 图 3-2 机器左侧面风扇
图 3-3 机器右侧面风扇 图 3-4 机器装置
图 3-5 外防护窗拆卸 图 3-6 风扇清洁
外防护
窗
防尘网
内防护
窗
叶片
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
140
of
图 3-7 外防护窗清洁 图 3-8 防尘网清洁
6.2.2 电脑主机防尘网清理

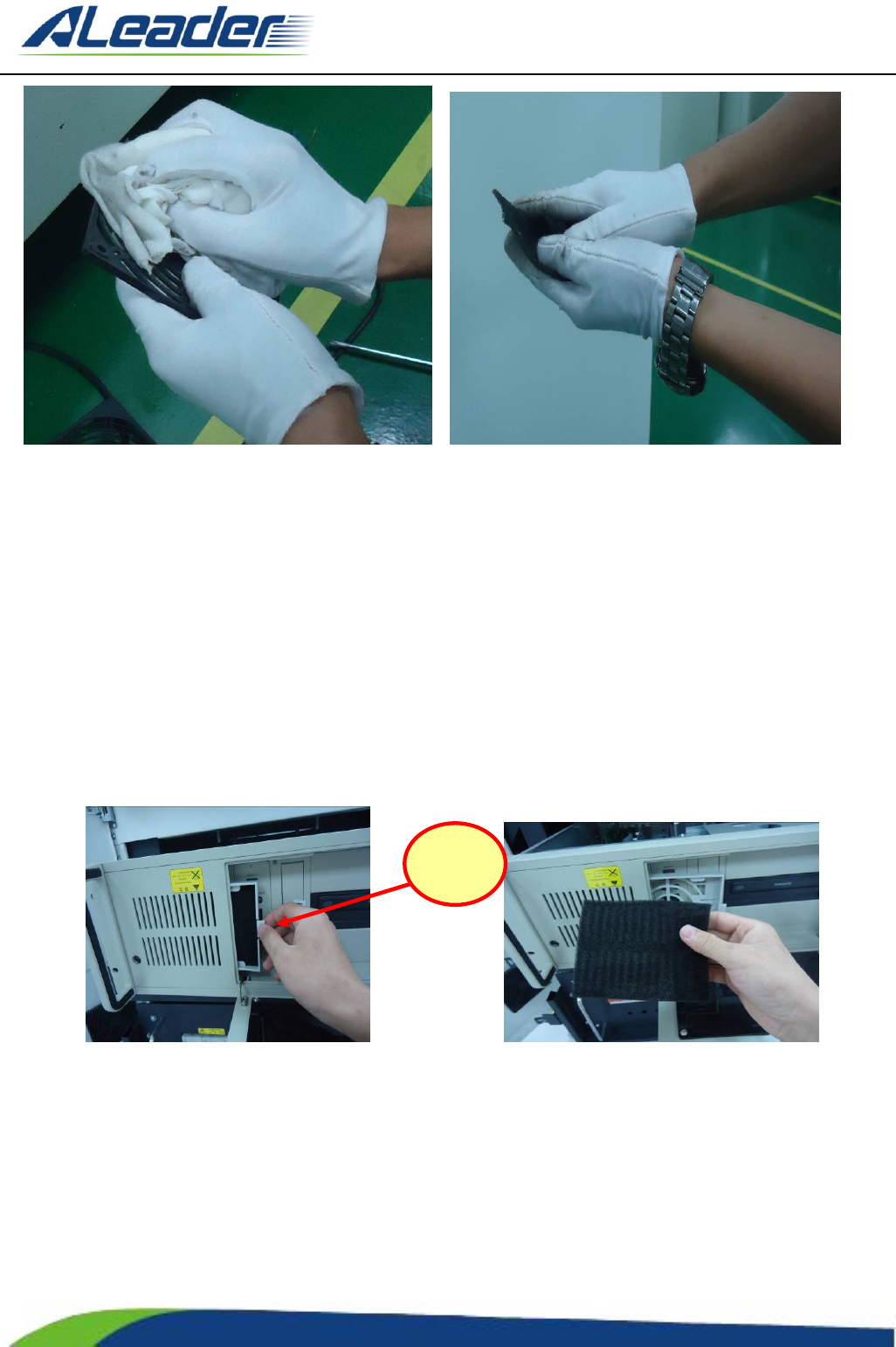

① 将机箱前面防尘网抽屉拉开（用手指将 PULL OPEN 字样往外挤，同时往与抽屉
平行方向拉），如图 3-9 所示。
② 拿出防尘网，清理掉掉灰尘，如图 3-10 所示。
③ 防尘网放好原位，关上抽屉。
图 3-9 图 3-10
6.2.3 X-Y-W 轴平台和 D 轴升降台清洁润滑
ALD700ⅡX-Y-W 轴平台包含 X-Y-W 轴滚珠丝杠、直线导轨。机器滚珠丝杠分布于
X/Y/W 轴，共四个，如图 3-11/3-12/3-13/3-14 所示。直线导轨共四个，如图
PULL
OPEN
